1SBL397501R1100

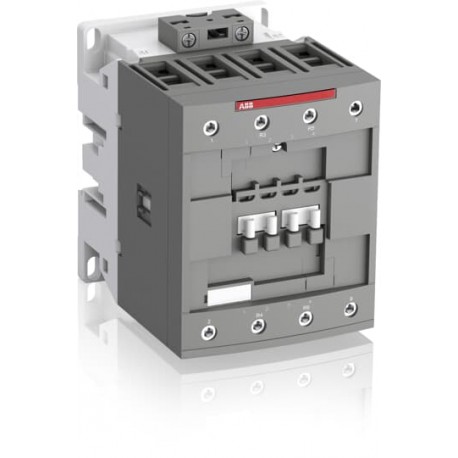

1SBL397501R1100 ABB AF80-22-00-11 24-60V50/60HZ 20-60VDC Contactor
$0.00امریکی ڈالر
3081 اسٹاک میں
اہم وضاحتیں
:Main Circuit 50 / 60 Hz
ای ٹی آئی ایم 4:EC000066 - Magnet contactor, AC-switching
ای ٹی آئی ایم 5:EC000066 - Magnet contactor, AC-switching
ای ٹی آئی ایم 6:EC000066 - Power contactor, AC switching
سپلائر کی معلومات
ABB
پروڈکٹس: 44170
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| Main Circuit 50 / 60 Hz | |
| ای ٹی آئی ایم 4 | EC000066 - Magnet contactor, AC-switching |
| ای ٹی آئی ایم 5 | EC000066 - Magnet contactor, AC-switching |
| ای ٹی آئی ایم 6 | EC000066 - Power contactor, AC switching |
| ای ٹی آئی ایم 7 | EC000066 - Power contactor, AC switching |
| ای ٹی آئی ایم 8 | EC000066 - Power contactor, AC switching |
| یو این ایس پی ایس سی | 39121529 |
| eClass | V11.0 : 27371003 |
| معیارات | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60947-1:22, CSA C22.2 No. 60947-4-1:22 |
| RoHS حیثیت | Following EU Directive 2011/65/EU |
| فیچر کا نام | Feature Value |
| ٹرمینل کی قسم | Screw Terminals |
| WEEE زمرہ | 5. Small Equipment (No External Dimension More Than 50 cm) |
| BV سرٹیفکیٹ | BV_2634H36994B1 |
| سی بی سرٹیفکیٹ | CB_SE-113142A1 |
| کے سی سرٹیفکیٹ | KC_HW02016-15013C |
| یو ایل سرٹیفکیٹ | UL-US-L312527-1142-02114102-6 |
| WEEE B2C / B2B | Business To Business |
| ABS سرٹیفکیٹ | ABS_20-2060694-PDA |
| سی سی سی سرٹیفکیٹ | CCC_2013010304646569 |
| CQC سرٹیفکیٹ | CQC2013010304646569 |
| DNV سرٹیفکیٹ | DNV_TAE00001AF-4 |
| EAC سرٹیفکیٹ | EAC_RU_FRME77B03447 |
| یو ایل لسٹنگ کارڈ | UL_E312527 |
| کنڈلی کی کھپت | Average Holding Value 50 / 60 Hz 4 V·A |
| RoHS معلومات | 2CMT2021-006277 |
| ای نمبر (سویڈن) | 3210350 |
| پروڈکٹ نیٹ چوڑائی | 90 mm |
| ریچ ڈیکلریشن | 2CMT2021-006202 |
| آب و ہوا کا مقابلہ | Category B according to IEC 60947-1 Annex Q |
| ای نمبر (فن لینڈ) | 3707448 |
| مصنوعات کی خالص اونچائی | 125.5 mm |
| پروڈکٹ کا خالص وزن | 1.49 kg |
| پیکیج لیول 1 EAN | 3471523133914 |
| شرح شدہ تعدد (f) | Control Circuit 50 / 60 Hz |
| تحفظ کی ڈگری | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| DIN ریل پر چڑھنا | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| کسٹم ٹیرف نمبر | 85364900 |
| پیکیج لیول 1 یونٹس | box 1 piece |
| پیکیج کی سطح 1 چوڑائی | 150 mm |
| پیکیج لیول 2 یونٹس | box 8 piece |
| پیکیج لیول 2 چوڑائی | 250 mm |
| پیکیج لیول 3 یونٹس | 192 piece |
| تار اتارنے کی لمبائی | Control Circuit 10 mm |
| کم از کم آرڈر کی مقدار | 1 piece |
| پیکیج کی سطح 1 اونچائی | 103 mm |
| پیکیج کی سطح 2 اونچائی | 300 mm |
| محیطی ہوا کا درجہ حرارت | Close to Contactor for Storage -60 ... +80 °C |
| CAD جہتی ڈرائنگ | 2CDC001079B0201 |
| زندگی کے اختتام کی ہدایات | 1SBC101081M6801 |
| ہدایات اور دستورالعمل | 1SBC101047M6801 |
| کمپن کے خلاف مزاحمت | 3g Closed Position & 2g Open Position 5 ... 300 Hz |
| ٹارک UL/CSA کو سخت کرنا | Control Circuit 11 in·lb |
| عام استعمال کی درجہ بندی UL/CSA | (600 V AC) 105 A |
| زیادہ سے زیادہ توڑنے کی صلاحیت | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1150 A |
| ریٹیڈ آپریشنل وولٹیج | Main Circuit 1000 V |
| ماڈیولر ورژن (EF001126) | No |
| اہم رابطوں کی تعداد NC | 2 |
| اہم رابطوں کی تعداد NO | 2 |
| آبجیکٹ کی درجہ بندی کا کوڈ | Q |
| مصنوعات کی خالص گہرائی / لمبائی | 116 mm |
| پیکیج کی سطح 1 مجموعی وزن | 1.62 kg |
| پیکیج کی سطح 2 مجموعی وزن | 12.96 kg |
| شرح شدہ موصلیت وولٹیج (Ui) | acc. to IEC 60947-4-1 1000 V |
| موافقت کا اعلان - عیسوی | 1SBD250001U1000 |
| پیکیج کی سطح 1 گہرائی / لمبائی | 150 mm |
| پیکیج کی سطح 2 گہرائی / لمبائی | 300 mm |
| مطابقت کا اعلان - CCC | 2020980304001255 |
| معاون رابطوں کی تعداد NC | 0 |
| معاون رابطوں کی تعداد NO | 0 |
| کنیکٹنگ کی صلاحیت مین سرکٹ | Flexible with Ferrule 1/2x 6 ... 50 mm² |
| مطابقت کا اعلان - UKCA | 1SBD250032U1000 |
| زیادہ سے زیادہ آپریٹنگ وولٹیج UL/CSA | Main Circuit 600 V |
| سکریوس کے ذریعے نصب کرنا (فراہم نہیں کیا گیا) | 2 x M4 or 2 x M6 screws placed diagonally |
| ریٹیڈ آپریشنل پاور AC-3 (Pe) | (415 V) 45 kW |
| IDEA گرینولر کیٹیگری کوڈ (IGCC) | 4758 >> Iec Contactors |
| ریٹیڈ کنٹرول سرکٹ وولٹیج (Uc) | 50 Hz 24 ... 60 V |
| کنیکٹنگ کیپیسیٹی کنٹرول سرکٹ | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| ریٹیڈ آپریشنل کرنٹ AC-1 (یعنی) | (690 V) 40 °C 125 A |
| ریٹیڈ آپریشنل کرنٹ AC-3 (یعنی) | (415 V) 60 °C 80 A |
| زہریلا مادہ کنٹرول ایکٹ - TSCA | 2CMT2023-006525 |
| فعال کرنے کے لیے وولٹیج کی قسم (EF008242) | AC/DC |
| زیادہ سے زیادہ الیکٹریکل سوئچنگ فریکوئنسی | (AC-1) 600 cycles per hour |
| زیادہ سے زیادہ مکینیکل سوئچنگ فریکوئنسی | 3600 cycles per hour |
| زیادہ سے زیادہ آپریٹنگ اونچائی کی اجازت ہے۔ | Without Derating 3000 m |
| شرح شدہ تسلسل وولٹیج کا مقابلہ (Uimp) | 8 kV |
| کنیکٹنگ کیپیسٹی مین سرکٹ UL/CSA | Rigid Stranded 1/2x 6-1 AWG |
| ماحولیاتی مصنوعات کا اعلان - EPD | 2TFP200017A1001 |
| کنیکٹنگ کیپیسٹی کنٹرول سرکٹ UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| ریٹیڈ کنٹرول سپلائی وولٹیج DC (EF003980) | 20 V |
| تنازعہ معدنیات رپورٹنگ سانچہ (CMRT) | 9AKK108467A5658 |
| روایتی فری ایئر تھرمل کرنٹ (Ith) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 125 A |
| AC-3، 400 V (EF001364) پر ریٹیڈ آپریشن پاور | 37 kW |
| ریٹیڈ کنٹرول سپلائی وولٹیج AC 50 Hz (EF003978) | 24 V |
| ریٹیڈ کنٹرول سپلائی وولٹیج AC 60 Hz (EF003979) | 24 V |
| ریٹیڈ شارٹ ٹائم موجودہ کم وولٹیج کا مقابلہ کریں (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 780 A |
| ریٹیڈ آپریشن کرنٹ یعنی AC-1، 400 V (EF001393) پر | 125 A |
| ریٹیڈ آپریشن کرنٹ یعنی AC-3، 400 V (EF001392) پر | 80 A |
| مین سرکٹ کے برقی کنکشن کی قسم (EF006819) | Screw connection |
| مرکزی رابطے کے طور پر عام طور پر کھلے رابطوں کی تعداد (EF001374) | 2 |
| عام طور پر بند رابطوں کی تعداد بطور مرکزی رابطہ (EF001375) | 2 |
| عام طور پر کھلے رابطے کے طور پر معاون رابطوں کی تعداد (EF001376) | 0 |
| عام طور پر بند رابطے کے طور پر معاون رابطوں کی تعداد (EF001377) | 0 |
پروڈکٹ کی وضاحت
AF80-22-00-11 CONT 4P BOB. 24-60VAC/DC
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
