1SCA104832R1001

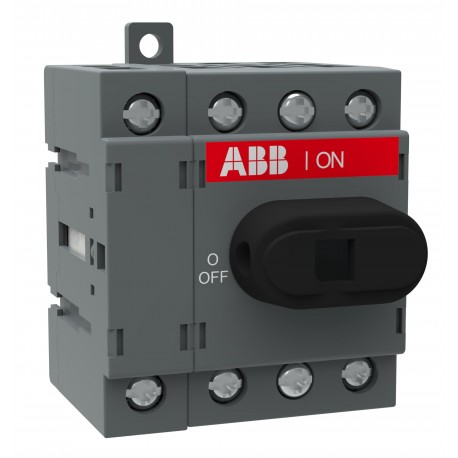

1SCA104832R1001 ABB Switch disconnector OT16F4N1
$0.00امریکی ڈالر
4560 اسٹاک میں
اہم وضاحتیں
:1SCC301708F0001
ای ٹی آئی ایم 7:EC000216 - Switch disconnector
ای ٹی آئی ایم 8:EC000216 - Switch disconnector
ای ٹی آئی ایم 9:EC000216 - Switch disconnector (low voltage)
سپلائر کی معلومات
ABB
پروڈکٹس: 44170
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| 1SCC301708F0001 | |
| ای ٹی آئی ایم 7 | EC000216 - Switch disconnector |
| ای ٹی آئی ایم 8 | EC000216 - Switch disconnector |
| ای ٹی آئی ایم 9 | EC000216 - Switch disconnector (low voltage) |
| eClass | V11.1 : 27371403 |
| لاک کی قسم | No |
| معیارات | IEC 60947-3 / UL 508 / CSA C22.2 No. 14 |
| بجلی کا نقصان | at Rated Operating Conditions per Pole 0.3 W |
| ہینڈل کی قسم | Knob |
| RoHS حیثیت | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| ایمپیئر ریٹنگ | 20 A |
| چڑھنے کی قسم | Base mounting |
| ٹرمینل کی قسم | Screw Terminals |
| WEEE زمرہ | 5. Small Equipment (No External Dimension More Than 50 cm) |
| آپریٹنگ موڈ | Front operated |
| یو ایل سرٹیفکیٹ | cULus certificate OT16-80 |
| کھمبوں کی تعداد | 4 |
| چوتھے قطب کی قسم | Switched - Simultaneous Function |
| آلودگی کی ڈگری | 3 |
| RoHS معلومات | 1SCC011020D0201 |
| اصل ملک | Finland (FI) |
| پروڈکٹ نیٹ چوڑائی | 48 mm |
| ریچ ڈیکلریشن | 1SCC011021D0201 |
| خصوصی افعال | No |
| ٹارک کو سخت کرنا | acc. IEC 60947-1 0.8N·m |
| مصنوعات کی خالص اونچائی | 68 mm |
| پروڈکٹ کا خالص وزن | 0.125 kg |
| کیبل کراس سیکشن | Cu 0.75 ... 10 mm² |
| مکینیکل ڈرائنگ | 1SCC301709F0001 |
| پیکیج لیول 1 EAN | 6417019389769 |
| تحفظ کی ڈگری | Front IP20 |
| چوتھا قطب پوزیشن | Left Side |
| کسٹم ٹیرف نمبر | 85365080 |
| مکینیکل پائیداری | 20000 |
| پیکیج لیول 1 یونٹس | box 1 piece |
| پیکیج کی سطح 1 چوڑائی | 67 mm |
| کم از کم آرڈر کی مقدار | 1 piece |
| پیکیج کی سطح 1 اونچائی | 61 mm |
| A2L سرٹیفکیٹ - IEC | 1SCC301335D0201 |
| مراحل کے درمیان فاصلہ | Standard |
| ہارس پاور کی درجہ بندی UL/CSA | (110 ... 120 V AC) Single Phase 1 Hp |
| ہدایات اور دستورالعمل | 1SCC301052M0006 |
| ٹارک UL/CSA کو سخت کرنا | 7 in·lb |
| ماحولیاتی معلومات | 1SCC301262D0201 |
| ریٹیڈ آپریشنل وولٹیج | Main Circuit 750 V |
| آبجیکٹ کی درجہ بندی کا کوڈ | Q |
| لائن ٹرمینلز کی پوزیشن | Top In - Bottom Out |
| مصنوعات کی خالص گہرائی / لمبائی | 56 mm |
| پیکیج کی سطح 1 مجموعی وزن | 0.14 kg |
| آپریٹنگ میکانزم کو سوئچ کرتا ہے۔ | Mechanism on Top of the Switch |
| شرح شدہ موصلیت وولٹیج (Ui) | acc. to IEC/EN 60664-1 750 V |
| موافقت کا اعلان - عیسوی | 1SCC301166D2703 |
| پیکیج کی سطح 1 گہرائی / لمبائی | 79 mm |
| زیادہ سے زیادہ آپریٹنگ وولٹیج UL/CSA | 600 V |
| ڈیٹا شیٹ، تکنیکی معلومات | 1SCC301020C0201 |
| روایتی تھرمل کرنٹ (Ithe) | Fully Enclosed 25 A |
| ریٹیڈ آپریشنل پاور AC-23A (Pe) | (220 ... 240 V) 3 kW |
| زہریلا مادہ کنٹرول ایکٹ - TSCA | 1SCC011025D0201 |
| ریٹیڈ آپریشنل کرنٹ AC-21A (یعنی) | (380 ... 415 V) 16 A |
| ریٹیڈ آپریشنل کرنٹ AC-22A (یعنی) | (380 ... 415 V) 16 A |
| ریٹیڈ آپریشنل کرنٹ AC-23A (یعنی) | (380 ... 415 V) 16 A |
| شرح شدہ تسلسل وولٹیج کا مقابلہ (Uimp) | 8 kV |
| ماحولیاتی مصنوعات کا اعلان - EPD | 1SCC301278D0201 |
| شرح شدہ شارٹ سرکٹ بنانے کی صلاحیت (ICM) | (690 V) 0.71 kA |
| تنازعہ معدنیات رپورٹنگ سانچہ (CMRT) | 9AKK108467A5658 |
| روایتی فری ایئر تھرمل کرنٹ (Ith) | Θ = 40 °C 25 A |
| ریٹیڈ شارٹ ٹائم موجودہ کم وولٹیج کا مقابلہ کریں (Icw) | for 1 s 0.5 kA |
پروڈکٹ کی وضاحت
OT16F4N1 disconnect switch
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
پروڈکٹ دستاویزات
ڈیٹا شیٹ
تکنیکی تفصیلات اور کارکردگی کے ڈیٹا
یوزر مینول
انسٹالیشن اور آپریشن گائیڈ
