3KF1306-2LB11

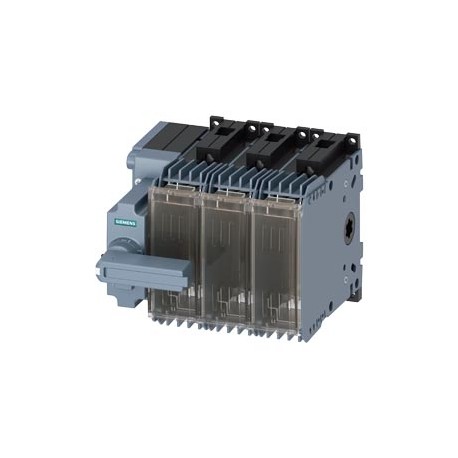

3KF1306-2LB11 SIEMENS Switch disconnector with fuse 63 A, Size 1, 3-pole for LV HRC fuse Sz. 000 Front opera..
$0.00امریکی ڈالر
3866 اسٹاک میں
اہم وضاحتیں
:
EAN:4001869535906
یو پی سی:Not available
ای ٹی آئی ایم:5
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| EAN | 4001869535906 |
| یو پی سی | Not available |
| ای ٹی آئی ایم | 5 |
| گہرائی | 166 mm |
| چوڑائی | 149 mm |
| یو این ایس پی ایس سی | 15 |
| eClass | 6 |
| اونچائی | 122 mm |
| I2t قدر | |
| ● ٹھوس | 1x (1 ... 16 mm²) |
| گروپ کوڈ | P360 |
| خالص وزن | 1 450 g |
| فیوز نظام | LV HRC fuse |
| ● زیادہ سے زیادہ | 6.5 N·m |
| ● کم از کم | 5 N·m |
| تاریخ 5/6/2022 | |
| دھاتی عنصر | LAO----- |
| ● پھنسے ہوئے | 1x (6 ... 25 mm²) |
| پروڈکٹ گروپ | 5379 |
| پروڈکٹ کلاس | B: return restricted, please contact your Siemens partner/contact |
| مقدار کی اکائی | 1 Piece |
| کموڈٹی کوڈ | 85365080 |
| پروڈکٹ فیملی | SENTRON 3KF Switch Disconnectors with Fuses |
| بجلی کی کمی [W] | |
| خالص وزن (کلوگرام) | 1,682 Kg |
| کھمبوں کی تعداد | 3 |
| ● مین سوئچ | Yes |
| ● موٹر ڈرائیو | No |
| ہینڈل کا ڈیزائن | Direct operating mechanism, gray |
| باندھنے کا طریقہ | Floor mounting and snap-on mounting on 35 mm standard mounting rail |
| مصنوعات کی تقریب | |
| ● سامنے | IP20 |
| اصل ملک | China |
| بڑھتے ہوئے پوزیشن | any |
| فیوز لنک کا سائز | NH000, NH00 |
| ● ریل بڑھتے ہوئے | Yes |
| ● حفاظتی سوئچ | Yes |
| LKZ_FDB/ CatalogID | LV10 |
| پیکیجنگ کی مقدار | 1 |
| مصنوعات کے برانڈ کا نام | SENTRON |
| مصنوعات کی مختلف حالتوں | 3KF NH |
| پیکیجنگ کا طول و عرض | 190,00 x 190,00 x 135,00 |
| مصنوعات کی تفصیل | Switch disconnector with fuse 63 A, Size 1, 3-pole for LV HRC fuse Sz. 000 Front operating mechanism left Complete unit with direct operating mechanism gray Box terminal |
| آپریشنل کرنٹ | |
| تحفظ کلاس IP | IP20 |
| استعمال کے لئے موزوں ہے | |
| ● فیوز کی نگرانی | Yes |
| اوور وولٹیج زمرہ | IV |
| مصنوعات کے ڈیزائن | 3KF switch disconnector with fuses |
| عمل کی سمت | from the front |
| ● تالا لگانے کی صلاحیت | No |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| ● AC / ریٹیڈ ویلیو پر | 63 A |
| ● سوئچ ڈس کنیکٹر | Yes |
| عام پروڈکٹ کی منظوری | Declaration of Conformity |
| انٹر لاک ایبل (EF006281) | true |
| ● ایمرجنسی آف سوئچ | No |
| مطابقت کا اعلان | Marine / Shipping |
| ● 4 سوراخ سامنے بڑھتے ہوئے | No |
| ● AC-23 A / 440 V پر | 10 000 |
| ● AC-23 A / 690 V پر | 6 000 |
| ● DC-23 A / 440 V پر | 1 500 |
| ایکسپورٹ کنٹرول ریگولیشنز | AL : N / ECCN : N |
| کھمبوں کی تعداد (EF001391) | 3 |
| مصنوعات کی خصوصیت / قابل مہر | Yes |
| منقطع ہونے والے لنک کا سائز | 00 and 000 |
| معیاری لیڈ ٹائم سابق کام | 5 Day/Days |
| خام مال کے لیے سرچارج | None |
| مصنوعات کی خصوصیت / انٹرلاک | Yes |
| منقطع سوئچ کا سائز | 1 |
| ● 35 °C / درجہ بند قدر پر | 63 A |
| ● 40 °C / درجہ بند قدر پر | 63 A |
| ● 45 °C / درجہ بند قدر پر | 63 A |
| ● 50 °C / درجہ بند قدر پر | 63 A |
| ● 55 °C / درجہ بند قدر پر | 63 A |
| ● 60 °C / درجہ بند قدر پر | 63 A |
| ● 65 °C / درجہ بند قدر پر | 63 A |
| ● 70 °C / درجہ بند قدر پر | 63 A |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| مصنوعات کی توسیع / اختیاری | |
| سوئچز کی تعداد (EF005586) | - |
| ● دیکھ بھال/مرمت کا سوئچ | Yes |
| ڈیوائس کی تعمیر (EF008240) | Built-in device fixed built-in technique |
| موٹر ڈرائیو اختیاری (EF007386) | false |
| فعال عنصر کا ڈیزائن | manual operating mechanism |
| رنگ کنٹرول عنصر (EF007167) | Grey |
| موٹر ڈرائیو انٹیگریٹڈ (EF006697) | false |
| ورژن بطور مین سوئچ (EF006981) | true |
| آپریشنل کرنٹ / ریٹیڈ ویلیو | 63 A |
| درجہ بند آپریٹنگ وولٹیج (EF001435) | - |
| کنٹرول عنصر کی قسم (EF006976) | Other |
| 400 V (EF009166) پر پاور سوئچنگ | 30.0 |
| سیفٹی سوئچ کے بطور ورژن (EF006985) | true |
| وولٹیج کی رہائی اختیاری (EF007491) | false |
| محیطی درجہ حرارت / اسٹوریج کے دوران | |
| مصنوعات کی توسیع / معاون سوئچ | Yes |
| ● فی فیوز / فی فیوز / زیادہ سے زیادہ | 7.5 W |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3KF1306-2LB11 |
| شرح شدہ مستقل کرنٹ Iu (EF001389) | 63.0 |
| ● اوور وولٹیج تحفظ کی نگرانی | No |
| تحفظ کی ڈگری (NEMA) (EF011959) | Other |
| فرش پر چڑھنے کے لیے موزوں (EF007243) | FALSE |
| ریورسنگ سوئچ کے طور پر ورژن (EF009408) | false |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| محیطی درجہ حرارت / آپریشن کے دوران | |
| سرج وولٹیج مزاحمت / درجہ بندی کی قیمت | 12 kV |
| برقی برداشت (سوئچنگ سائیکل) | |
| ● 500 V / بذریعہ gG فیوز / ریٹیڈ ویلیو پر | 100 kA |
| ● 690 V / بذریعہ gG فیوز / ریٹیڈ ویلیو پر | 100 kA |
| ● AC-21 A / 500 V / ریٹیڈ ویلیو پر | 63 A |
| ● AC-21 A / 690 V / ریٹیڈ ویلیو پر | 63 A |
| ● DC-21 A / 220 V / ریٹیڈ ویلیو پر | 63 A |
| ● پروڈکٹ کا جزو / وولٹیج ٹرگر | No |
| کرنٹ کے ذریعے / بند سوئچ کے ساتھ | |
| آپریشنل کرنٹ / ڈی سی / ریٹیڈ ویلیو پر | 63 A |
| ● مرکزی اٹیچمنٹ کے ساتھ فرنٹ ماؤنٹنگ | No |
| ڈرائیونگ میکانزم / موٹر ڈرائیو کی قسم | No |
| ● پروڈکٹ کا جزو / انڈر وولٹیج کی رہائی | No |
| زیادہ سے زیادہ درجہ بند آپریشن وولٹیج Ue AC (EF007355) | 690 |
| فرنٹ ماؤنٹنگ 4 ہول (EF007247) کے لیے موزوں | false |
| فرنٹ ماؤنٹنگ سینٹر کے لیے موزوں ہے (EF007248) | false |
| انٹرمیڈیٹ ماؤنٹنگ کے لیے موزوں ہے (EF007264) | true |
| ٹارک کو سخت کرنا / سکرو قسم کے ٹرمینلز کے ساتھ | |
| CO رابطوں کی تعداد / معاون رابطوں کے لیے | 4 |
| این سی رابطوں کی تعداد / معاون رابطوں کے لیے | 0 |
| NO رابطوں کی تعداد / معاون رابطوں کے لیے | 0 |
| ● DC-21 A / at 440 V / ریٹیڈ ویلیو / نوٹ | 63 A |
| ● DC-22 A / at 220 V / ریٹیڈ ویلیو / نوٹ | 63 A |
| ● DC-22 A / at 440 V / ریٹیڈ ویلیو / نوٹ | 63 A |
| ● DC-23 A / at 220 V / ریٹیڈ ویلیو / نوٹ | 63 A |
| ● DC-23 A / at 440 V / ریٹیڈ ویلیو / نوٹ | 63 A |
| ● باریک پھنسے ہوئے / کور اینڈ پروسیسنگ کے ساتھ | 1x (6 ... 25 mm²) |
| AC-3، 400 V (EF001364) پر ریٹیڈ آپریشن پاور | - |
| ● مصنوعات کی تقریب / مرحلے کی ناکامی کی نگرانی | No |
| تحفظ کی ڈگری (IP)، سامنے کی طرف (EF003118) | IP20 |
| AC-23، 400 V (EF007027) پر ریٹیڈ آپریشن پاور | 30.0 |
| آپریٹنگ وولٹیج / سیریز میں موجودہ راستوں کے ساتھ | |
| ● فیوز کا / 500 V پر / زیادہ سے زیادہ قابل اجازت | 34 000 A²·s |
| شرح شدہ مختصر وقت موجودہ lcw (EF007050) کا سامنا | 2.5 |
| ایمرجنسی اسٹاپ انسٹالیشن کے بطور ورژن (EF006959) | false |
| ورژن بطور مینٹیننس-/سروس سوئچ (EF006986) | true |
| آپریٹنگ وولٹیج / AC پر / ریٹیڈ ویلیو / زیادہ سے زیادہ | 690 V |
| AC-21، 400 V (EF009165) پر درجہ بندی شدہ مستقل کرنٹ | 63 |
| AC-23، 400 V (EF011777) پر درجہ بند مستقل کرنٹ | - |
| ● aM فیوز / 690 V پر / زیادہ سے زیادہ قابل اجازت | 55 000 A²·s |
| ● جی جی فیوز / 690 V پر / زیادہ سے زیادہ قابل اجازت | 55 000 A²·s |
| علاقہ مخصوص پرائس گروپ/ ہیڈ کوارٹر پرائس گروپ | 12S / 1DL |
| مکینیکل سروس لائف (سوئچنگ سائیکل) / عام | 15 000 |
| ● آلودگی کی ڈگری کے ساتھ 2 / DC / درجہ بندی کی قیمت پر | 440 / 3 |
| ● آلودگی کی ڈگری کے ساتھ 3 / DC / درجہ بندی کی قیمت پر | 440 / 3 |
| کنڈیشنڈ ریٹیڈ شارٹ سرکٹ کرنٹ Iq (EF001444) | - |
| آپریٹنگ پاور / AC-23 A / 500 V / ریٹیڈ ویلیو پر | 37 kW |
| ● بند سوئچ کے ساتھ / کور یا کیبل لگ کور کے ساتھ | IP20 |
| ● روایتی ریٹیڈ تھرمل کرنٹ / فی قطب کے ساتھ | 1.7 W |
| ڈسٹری بیوشن بورڈ کی تنصیب کے لیے موزوں ہے (EF007262) | true |
| مین سرکٹ کے برقی کنکشن کی قسم (EF006819) | Frame clamp |
| منسلک CO رابطوں کی تعداد / معاون رابطوں کے لیے | 0 |
| منسلک NC رابطوں کی تعداد / معاون رابطوں کے لیے | 0 |
| منسلک NO رابطوں کی تعداد / معاون رابطوں کے لیے | 0 |
| برقی کنکشن کی قسم / مین کرنٹ سرکٹ کے لیے | box terminal |
| ● روایتی ریٹیڈ تھرمل کرنٹ / فی ڈیوائس کے ساتھ | 5.1 W |
| تبدیلی سے متعلق رابطے کے طور پر معاون رابطوں کی تعداد (EF003531) | 4 |
| برقی کنیکٹرز کا انتظام / مین کرنٹ سرکٹ کے لیے | Top and bottom |
| عام طور پر کھلے رابطے کے طور پر معاون رابطوں کی تعداد (EF001376) | 0 |
| ● پروڈکٹ کا جزو / معروف رابطے کے ساتھ انڈر وولٹیج کی رہائی | No |
| عام طور پر بند رابطے کے طور پر معاون رابطوں کی تعداد (EF001377) | 0 |
| مشروط شارٹ سرکٹ کرنٹ / لائن سائیڈ فیوز پروٹیکشن کے ساتھ | |
| کرنٹ کے ذریعے / فیوز کا / 500 V پر / زیادہ سے زیادہ قابل اجازت | 11 800 A |
| ● مجموعہ سوئچ کے لیے + فیوز / 400 V پر / زیادہ سے زیادہ قابل اجازت | 10 400 A |
| ● مجموعہ سوئچ کے لیے + فیوز / 500 V پر / زیادہ سے زیادہ قابل اجازت | 10 400 A |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم / تانبے کے کنڈکٹر کے لیے | |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم / لچکدار بس بار کے ساتھ | 2x (0.8 x 9 mm²) |
| کرنٹ کے ذریعے / اے ایم فیوز کا / 690 V پر / زیادہ سے زیادہ قابل اجازت | 11 500 A |
| کرنٹ کے ذریعے / جی جی فیوز کا / 690 V پر / زیادہ سے زیادہ قابل اجازت | 11 500 A |
| ● 690 V پر / امتزاج سوئچ کے لیے + aM فیوز / زیادہ سے زیادہ قابل اجازت | 11 200 A |
| ● 690 V پر / مجموعہ سوئچ کے لیے + gG فیوز / زیادہ سے زیادہ قابل اجازت | 11 200 A |
| ● روایتی ریٹیڈ تھرمل کرنٹ کے ساتھ / فیوز کے بغیر / فی قطب | 1.7 W |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 31.01.2016 |
| ● روایتی ریٹیڈ تھرمل کرنٹ کے ساتھ / فیوز کے بغیر / فی ڈیوائس | 5.1 W |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| ● بند سوئچ کے ساتھ / مجموعہ سوئچ کے لیے + فیوز / 400 V / زیادہ سے زیادہ | 33 200 A²·s |
| ● بند سوئچ کے ساتھ / مجموعہ سوئچ کے لیے + فیوز / 500 V / زیادہ سے زیادہ | 33 200 A²·s |
| ● موجودہ / AC پر / گرم آپریٹنگ حالت میں / فی قطب کی درجہ بندی کی قیمت کے لئے | 1.7 W |
| ● بند سوئچ کے ساتھ / 690 V پر / کمبینیشن سوئچ کے لیے + gG فیوز / زیادہ سے زیادہ | 40 700 A²·s |
| قلیل وقت برداشت کرنٹ (Icw) / 690 V AC/440 V DC پر / 1 s تک محدود | 2.5 kA |
| شارٹ سرکٹ کرنٹ بنانے کی گنجائش (ICM) / سوئچ ڈس کنیکٹر کے لیے / 690 V AC/440 V DC پر / بغیر فیوز لنک / ریٹیڈ ویلیو / کم از کم | 3.55 kA |
| عام پروڈکٹ کی منظوری کا اعلان کنفرمٹی کنفرمیشن کا متفرق یوکے کا ڈیکلریشن آف کنفارمیٹی ڈیکلریشن آف کنفارمیٹی میرین / شپنگ دیگر متفرق | General Product Approval |
پروڈکٹ کی وضاحت
INTERR.-DISCONNECTOR C / FUSES 63A, SIZE 1, 3 POLES FOR FUSES NH TAM. 000 ACCTO. FRONT TO LEFT COMPLETE UNIT WITH ACCTO. DIRECT GREY BOX TERMINALS. Cancelations and returns limited. Consult conditions
