3LD3248-1TK53

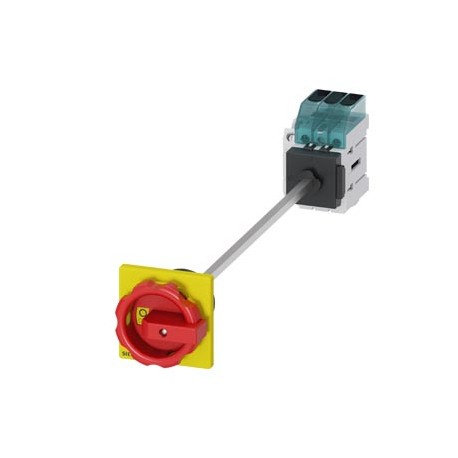

3LD3248-1TK53 SIEMENS Load disconnector 3LD3, Iu 32 A Main switch 3-pole Rated operating capacity for AC-23 ..
$0.00امریکی ڈالر
4817 اسٹاک میں
اہم وضاحتیں
:Confirmation
EAN:4001869551067
یو پی سی:Not available
ای ٹی آئی ایم:5
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| Confirmation | |
| EAN | 4001869551067 |
| یو پی سی | Not available |
| ای ٹی آئی ایم | 5 |
| گہرائی | 380 mm |
| چوڑائی | 47 mm |
| یو این ایس پی ایس سی | 15 |
| eClass | 6 |
| اونچائی | 60 mm |
| ● ٹھوس | 1x (2.5 to 16 mm²) |
| گروپ کوڈ | P360 |
| خالص وزن | 300 g |
| ● زیادہ سے زیادہ | 6 |
| ● کم از کم | 14 |
| تاریخ 5/6/2022 | |
| دھاتی عنصر | None |
| ● پھنسے ہوئے | 1x (2.5 to 16 mm²) |
| متفرق | |
| پروڈکٹ گروپ | 5887 |
| پروڈکٹ کلاس | B: return restricted, please contact your Siemens partner/contact |
| مقدار کی اکائی | 1 Piece |
| کموڈٹی کوڈ | 85365080 |
| پروڈکٹ فیملی | Basic Devices |
| بجلی کی کمی [W] | |
| ڈیوائس کی قسم | fixed mounting |
| سوئچ کی قسم | Floor mounting with door coupling |
| خالص وزن (کلوگرام) | 0,369 Kg |
| کھمبوں کی تعداد | 3 |
| آپریٹنگ طاقت | |
| مصنوعات کی خصوصیت | |
| ● مین سوئچ | Yes |
| ● موٹر ڈرائیو | No |
| ہینڈل کا ڈیزائن | rotary operating mechanism, red/yellow |
| باندھنے کا طریقہ | Built-in unit fixed-mounted version |
| اصل ملک | Germany |
| ● ریل بڑھتے ہوئے | Yes |
| ● حفاظتی سوئچ | Yes |
| LKZ_FDB/ CatalogID | LV10 |
| پیکیجنگ کی مقدار | 1 |
| مصنوعات کے برانڈ کا نام | SENTRON |
| پیکیجنگ کا طول و عرض | 68,00 x 83,00 x 420,00 |
| مصنوعات کی تفصیل | Load disconnector 3LD3, Iu 32 A Main switch 3-pole Rated operating capacity for AC-23 A at 400V 11.5kW floor mounting Basic switch with door coupling Central hole mounting 22.5mm Rotary actuator red / yellow 66 x 66 mm with auxiliary switch 1OE + 1S |
| آپریشنل کرنٹ | |
| مصنوعات کا عہدہ | 3LD Switch disconnector |
| تحفظ کلاس IP | IP65 |
| استعمال کے لئے موزوں ہے | |
| ● وولٹیج کا محرک | No |
| مصنوعات کے ڈیزائن | EMERGENCY-STOP switch |
| کھمبوں کی تعداد / نوٹ | 3 |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| فیوز لنک کا ڈیزائن | |
| خصوصی مصنوعات کی خصوصیت | Can be locked in zero position |
| ● AC / ریٹیڈ ویلیو پر | 32 A |
| ● سوئچ ڈس کنیکٹر | Yes |
| عام پروڈکٹ کی منظوری | Declaration of Conformity |
| انٹر لاک ایبل (EF006281) | true |
| ● ایمرجنسی آف سوئچ | Yes |
| ● 4 سوراخ سامنے بڑھتے ہوئے | No |
| ● AC-23 A / 690 V پر | 6 000 |
| ایکسپورٹ کنٹرول ریگولیشنز | AL : N / ECCN : N |
| کھمبوں کی تعداد (EF001391) | 3 |
| ● معاون رابطوں کے لیے | Box terminals |
| معیاری لیڈ ٹائم سابق کام | 80 Day/Days |
| خام مال کے لیے سرچارج | None |
| ● 40 °C / درجہ بند قدر پر | 32 A |
| ● 45 °C / درجہ بند قدر پر | 32 A |
| ● 50 °C / درجہ بند قدر پر | 32 A |
| ● 55 °C / درجہ بند قدر پر | 32 A |
| ● فی کنڈکٹر / عام | 2 W |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| مصنوعات کی توسیع / اختیاری | |
| ● مین کرنٹ سرکٹ کے لیے | box terminal |
| سوئچز کی تعداد (EF005586) | - |
| آپریٹنگ فریکوئنسی / زیادہ سے زیادہ | 50 1/h |
| برقی کنکشن کی قسم | |
| ● دیکھ بھال/مرمت کا سوئچ | Yes |
| ڈیوائس کی تعمیر (EF008240) | Built-in device fixed built-in technique |
| فیوز کی قسم / یو ایل کے مطابق | RK5 |
| موٹر ڈرائیو اختیاری (EF007386) | false |
| فعال عنصر کا ڈیزائن | Short rotary knob |
| رنگ / عمل کرنے والے عنصر کا | red |
| تحفظ کی ڈگری NEMA کی درجہ بندی | 1, 3R, 4X, 12 |
| موصلیت وولٹیج / درجہ بندی کی قیمت | 690 V |
| رنگ کنٹرول عنصر (EF007167) | Red |
| موٹر ڈرائیو انٹیگریٹڈ (EF006697) | false |
| ورژن بطور مین سوئچ (EF006981) | true |
| بریکٹ تالے کی تعداد / زیادہ سے زیادہ | 3 |
| آپریشنل کرنٹ / ریٹیڈ ویلیو | 32 A |
| درجہ بند آپریٹنگ وولٹیج (EF001435) | - |
| کنٹرول عنصر کی قسم (EF006976) | Short thumb-grip |
| پروٹیکشن کلاس آئی پی / فرنٹ پر | IP65 |
| 400 V (EF009166) پر پاور سوئچنگ | - |
| سیفٹی سوئچ کے بطور ورژن (EF006985) | true |
| وولٹیج کی رہائی اختیاری (EF007491) | false |
| ● آف پوزیشن میں بند کیا جا سکتا ہے | Yes |
| ● AC-3 پر / 240 V / ریٹیڈ ویلیو پر | 5.5 kW |
| ● AC-3 پر / 400 V / ریٹیڈ ویلیو پر | 10 kW |
| ● AC-3 پر / 690 V / ریٹیڈ ویلیو پر | 9.5 kW |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3LD3248-1TK53 |
| شرح شدہ مستقل کرنٹ Iu (EF001389) | 32.0 |
| ● AC-21 پر / 690 V / ریٹیڈ ویلیو پر | 32 A |
| تحفظ کی ڈگری (NEMA) (EF011959) | - |
| فرش پر چڑھنے کے لیے موزوں (EF007243) | FALSE |
| ریورسنگ سوئچ کے طور پر ورژن (EF009408) | false |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| محیطی درجہ حرارت / آپریشن کے دوران | |
| سرج وولٹیج مزاحمت / درجہ بندی کی قیمت | 6 kV |
| برقی برداشت (سوئچنگ سائیکل) | |
| ● 440 V / بذریعہ gG فیوز / ریٹیڈ ویلیو پر | 10 kA |
| ● 690 V / بذریعہ gG فیوز / ریٹیڈ ویلیو پر | 6 kA |
| ● AC-21 A / 240 V / ریٹیڈ ویلیو پر | 32 A |
| ● AC-21 A / 440 V / ریٹیڈ ویلیو پر | 32 A |
| ● AC-23 A / 240 V / ریٹیڈ ویلیو پر | 6 kW |
| ● AC-23 A / 400 V / ریٹیڈ ویلیو پر | 22 A |
| ● AC-23 A / 440 V / ریٹیڈ ویلیو پر | 11.5 kW |
| ● AC-23 A / 690 V / ریٹیڈ ویلیو پر | 12 kW |
| کرنٹ کے ذریعے / بند سوئچ کے ساتھ | |
| ● مرکزی اٹیچمنٹ کے ساتھ فرنٹ ماؤنٹنگ | Yes |
| ڈرائیونگ میکانزم / موٹر ڈرائیو کی قسم | No |
| زیادہ سے زیادہ درجہ بند آپریشن وولٹیج Ue AC (EF007355) | 690 |
| فرنٹ ماؤنٹنگ 4 ہول (EF007247) کے لیے موزوں | false |
| فرنٹ ماؤنٹنگ سینٹر کے لیے موزوں ہے (EF007248) | true |
| انٹرمیڈیٹ ماؤنٹنگ کے لیے موزوں ہے (EF007264) | true |
| محیطی درجہ حرارت / اسٹوریج کے دوران / کم سے کم | -25 °C |
| CO رابطوں کی تعداد / معاون رابطوں کے لیے | 0 |
| این سی رابطوں کی تعداد / معاون رابطوں کے لیے | 1 |
| NO رابطوں کی تعداد / معاون رابطوں کے لیے | 1 |
| ● باریک پھنسے ہوئے / کور اینڈ پروسیسنگ کے ساتھ | 1x (2.5...16 mm²) |
| AC-3، 400 V (EF001364) پر ریٹیڈ آپریشن پاور | 9.5 |
| کنڈی کی موٹائی / بریکٹ کے تالے / زیادہ سے زیادہ | 8 mm |
| کنڈی کی موٹائی / بریکٹ کے تالے / کم از کم | 4 mm |
| تحفظ کی ڈگری (IP)، سامنے کی طرف (EF003118) | IP65 |
| AC-23، 400 V (EF007027) پر ریٹیڈ آپریشن پاور | - |
| شرح شدہ مختصر وقت موجودہ lcw (EF007050) کا سامنا | 0.5 |
| ایمرجنسی اسٹاپ انسٹالیشن کے بطور ورژن (EF006959) | true |
| ورژن بطور مینٹیننس-/سروس سوئچ (EF006986) | true |
| AC-21، 400 V (EF009165) پر درجہ بندی شدہ مستقل کرنٹ | 32 |
| AC-23، 400 V (EF011777) پر درجہ بند مستقل کرنٹ | - |
| علاقہ مخصوص پرائس گروپ/ ہیڈ کوارٹر پرائس گروپ | 12R / 1CL |
| مکینیکل سروس لائف (سوئچنگ سائیکل) / عام | 100 000 |
| آپریشنل کرنٹ / آف اسٹریم فیوز / ریٹیڈ ویلیو | 32 A |
| کنڈیشنڈ ریٹیڈ شارٹ سرکٹ کرنٹ Iq (EF001444) | - |
| ڈسٹری بیوشن بورڈ کی تنصیب کے لیے موزوں ہے (EF007262) | true |
| مین سرکٹ کے برقی کنکشن کی قسم (EF006819) | Frame clamp |
| ● 440 V / پر مجموعہ سوئچ + جی جی فیوز / زیادہ سے زیادہ | 4.5 kA |
| موصلیت کا وولٹیج / معاون سوئچ / درجہ بندی کی قیمت | 500 V |
| مسلسل موجودہ / معاون رابطہ / درجہ بندی کی قیمت | 10 A |
| آپریٹنگ وولٹیج / معاون رابطوں کا / AC پر / زیادہ سے زیادہ | 500 V |
| تبدیلی سے متعلق رابطے کے طور پر معاون رابطوں کی تعداد (EF003531) | 0 |
| ● مین سرکٹ کے شارٹ سرکٹ سے تحفظ کے لیے / درکار ہے۔ | fuse gL/gG: 40 A |
| عام طور پر کھلے رابطے کے طور پر معاون رابطوں کی تعداد (EF001376) | 1 |
| ڈسپلے ورژن / سوئچ پوزیشن اشارے دستی آپریشن کے لئے | 1 ON - 0 OFF |
| AWG نمبر / بطور کوڈڈ کنیکٹ ایبل کنڈکٹر کراس سیکشن / ٹھوس | |
| عام طور پر بند رابطے کے طور پر معاون رابطوں کی تعداد (EF001377) | 1 |
| مشروط شارٹ سرکٹ کرنٹ / لائن سائیڈ فیوز پروٹیکشن کے ساتھ | |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم / تانبے کے کنڈکٹر کے لیے | |
| ● معاون سوئچ کے شارٹ سرکٹ کے تحفظ کے لیے/ضروری ہے۔ | fuse gL/gG: 10 A |
| مسلسل کرنٹ / آف اسٹریم فیوز / یو ایل / ریٹیڈ ویلیو کے مطابق | 50 A |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم / معاون رابطوں کے لیے | |
| ● 690 V پر / مجموعہ سوئچ کے لیے + gG فیوز / زیادہ سے زیادہ قابل اجازت | 5 kA |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 01.09.2006 |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| آپریشنل کرنٹ / AC پر / UL 508/UL 60947-4-1 / ریٹیڈ ویلیو کے مطابق | 32 A |
| ● موجودہ / AC پر / گرم آپریٹنگ حالت میں / فی قطب کی درجہ بندی کی قیمت کے لئے | 1.8 W |
| کنیکٹ ایبل CO رابطوں کی تعداد / معاون رابطوں کے لیے / قابل منسلک / زیادہ سے زیادہ | 0 |
| کنیکٹ ایبل NC رابطوں کی تعداد / معاون رابطوں کے لیے / منسلک / زیادہ سے زیادہ | 2 |
| کنیکٹ ایبل NO رابطوں کی تعداد / معاون رابطوں کے لیے / قابل منسلک / زیادہ سے زیادہ | 4 |
| مختصر وقت کا سامنا کرنٹ (SCCR) / 600 V پر / UL 508/UL 60947-4-1 کے مطابق | 5 kA |
| فعال طاقت [hp] / AC پر / 480 V پر / UL 508/UL 60947-4-1 / ریٹیڈ ویلیو کے مطابق | 20 |
| فعال طاقت [hp] / AC پر / 600 V پر / UL 508/UL 60947-4-1 کے مطابق / درجہ بندی کی قیمت | 20 |
| I2t قدر / بند سوئچ کے ساتھ / 690 V پر / مجموعہ سوئچ کے لئے + gG فیوز / زیادہ سے زیادہ | 9 kA2.s |
| آپریٹنگ وولٹیج / AC پر / 50/60 Hz پر / UL 508/UL 60947-4-1 کے مطابق / درجہ بندی کی قیمت | 600 V |
| لیٹ تھرو I2t ویلیو / بند سوئچ کے ساتھ / 440 V پر / کمبینیشن سوئچ کے لیے + جی جی فیوز / زیادہ سے زیادہ | 9 kA2.s |
| عام پروڈکٹ کی منظوری کا اعلان کنفرمٹی کنفرمیشن یوکے کے موافقت کا اعلاندیگر متفرق | General Product Approval |
پروڈکٹ کی وضاحت
INTERR. PPAL 3LD3 3 poles, Iu 32A P/AC WITH 400V= 11.5 kW FIXING ON BASE WITH CENTRAL SINGLE DRILL 22.5 MM WITH RED/YELLOW ROTARY DRIVE 66 x66 mm WITH AUXILIARY CONTACTS 1NA+1NC. Cancelations and retu
