3RF2370-3BA04

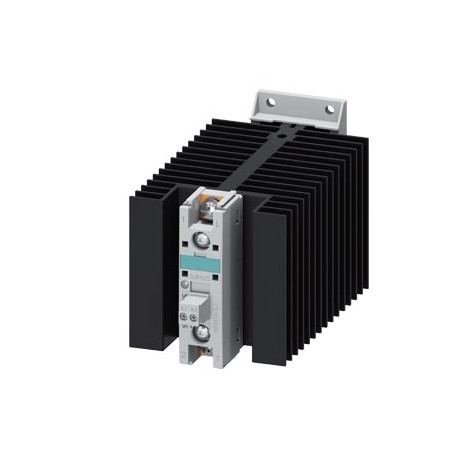

3RF2370-3BA04 SIEMENS Solid-state contactor 1-phase 3RF2 AC 15 / 27.5 A / 40 °C 48-460 V / 24 V DC Instantan..
$0.00امریکی ڈالر
3352 اسٹاک میں
اہم وضاحتیں
:
EAN:4011209573543
یو پی سی:754554862774
ای ٹی آئی ایم:6
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| EAN | 4011209573543 |
| یو پی سی | 754554862774 |
| ای ٹی آئی ایم | 6 |
| آئیڈیا | 4 |
| گہرائی | 164 mm |
| چوڑائی | 80 mm |
| یو این ایس پی ایس سی | 14 |
| eClass | 6 |
| اونچائی | 100 mm |
| - ٹھوس | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| ● DC میں | 15 ... 24 V |
| گروپ کوڈ | R711 |
| دھاتی عنصر | None |
| ● 50 ہرٹز پر | 40 ... 506 V |
| ● 60 ہرٹز پر | 40 ... 506 V |
| تاریخ 5/14/2022 | Subject to change without notice© Copyright Siemens 2022 |
| آن تاخیر کا وقت | 1 ms |
| پروڈکٹ گروپ | 3725 |
| پروڈکٹ کلاس | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| مقدار کی اکائی | 1 Piece |
| کموڈٹی کوڈ | 85364900 |
| آف تاخیر کا وقت | 1 ms; additionally max. one half-wave |
| پروڈکٹ فیملی | SIRIUS 3RF2 solid-state relays and solid-state contactors |
| آخری ترمیم: | 1/26/2022 |
| خالص وزن (کلوگرام) | 0,645 Kg |
| باندھنے کا طریقہ | screw fixing and snap-on mounting on standard mounting rail 35 mm according to IEC 60715 |
| مصنوعات کی تقریب | instantaneous switching |
| اصل ملک | Germany |
| I2t قدر زیادہ سے زیادہ | 6 600 A²·s |
| ٹیسٹ سرٹیفکیٹ | other |
| ٹارک کو سخت کرنا | |
| LKZ_FDB/ CatalogID | CC-IC10 |
| پیکیجنگ کی مقدار | 1 |
| مصنوعات کے برانڈ کا نام | SIRIUS |
| ● اسٹوریج کے دوران | -55 ... +80 °C |
| پیکیجنگ کا طول و عرض | 110,00 x 157,50 x 97,50 |
| مصنوعات کی تفصیل | Solid-state contactor 1-phase 3RF2 AC 15 / 27.5 A / 40 °C 48-460 V / 24 V DC Instantaneous switching Since 21 May 2018, the dimensions and the drill pattern have changed, additional information in the Industry Online Support |
| محیطی درجہ حرارت | |
| آلودگی کی ڈگری | 3 |
| آپریشنل کرنٹ | |
| مصنوعات کا عہدہ | solid-state contactor |
| کم درجہ حرارت | 40 °C |
| ● آپریشن کے دوران | -25 ... +60 °C |
| مصنوعات کے ڈیزائن | single-phase |
| ● DC ریٹیڈ ویلیو پر | 30 V |
| ● اہم رابطوں کے لیے | M5 |
| مداخلت کی | |
| سپلائی وولٹیج کو کنٹرول کریں۔ | |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| AC میں آپریٹنگ وولٹیج | |
| عام پروڈکٹ کی منظوری | EMC |
| کنٹرول سپلائی وولٹیج 1 | |
| مصنوعات کی قسم کا عہدہ | 3RF23 |
| ● 50 Hz ریٹیڈ ویلیو پر | 48 ... 460 V |
| ● 60 Hz ریٹیڈ ویلیو پر | 48 ... 460 V |
| ● AC-51 ریٹیڈ ویلیو پر | 70 A |
| ● NEOZED فیوز قابل استعمال | 5SE2335; These fuses have a smaller rated current than the semiconductor relays |
| ● ساتھ ساتھ بڑھتے ہوئے | Yes |
| ایکسپورٹ کنٹرول ریگولیشنز | AL : N / ECCN : N |
| ماڈیولر ورژن (EF001126) | true |
| معیاری لیڈ ٹائم سابق کام | 40 Day/Days |
| خام مال کے لیے سرچارج | None |
| آپریشنل موجودہ کم از کم | 500 mA |
| ٹارک کو سخت کرنا [lbf·in] | |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| کیبل کی چھین کی لمبائی | |
| ● مین کرنٹ سرکٹ کے لیے | Ring cable lug connection |
| مادہ کی ممانعت (تاریخ) | 05/28/2009 |
| کارخانہ دار کا مضمون نمبر | |
| برقی کنکشن کی قسم | |
| موصلیت وولٹیج کی شرح شدہ قیمت | 600 V |
| آپریٹنگ فریکوئنسی ریٹیڈ قدر | 50 ... 60 Hz |
| thyristor کا ریورس کرنٹ | 10 mA |
| ڈی سی ریٹیڈ ویلیو پر کرنٹ کو کنٹرول کریں۔ | 15 mA |
| ٹیسٹ سرٹیفکیٹ/ٹیسٹ رپورٹ ٹائپ کریں۔ | Confirmation |
| ● UL 508 ریٹیڈ ویلیو کے مطابق | 27.5 A |
| اضافے کی موجودہ مزاحمت کی درجہ بندی کی قیمت | 1 150 A |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3RF2370-3BA04 |
| ریٹیڈ آپریشن پاور NEMA (EF011960) | - |
| فعال کرنے کے لیے وولٹیج کی قسم (EF008242) | DC |
| ● معاون اور کنٹرول سرکٹ کے لیے | ring terminal lug connection |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| ● معاون اور کنٹرول رابطوں کے لیے | |
| اہم رابطوں کے لیے NC رابطوں کی تعداد | 0 |
| اہم رابطوں کے لیے NO رابطوں کی تعداد | 1 |
| حوالہ کوڈ IEC 81346-2 کے مطابق | Q |
| ● IEC 60947-4-3 کے مطابق AC-51 پر | 70 A |
| ● اہم رابطوں کے لیے DIN کیبل لگ کے لیے | DIN 46234 -5-2,5, -5-6, -5-10, -5-16, -5-25 |
| ● JIS کیبل لگ کے لیے اہم رابطوں کے لیے | JIS C 2805 R 2-5, 5,5-5, 8-5, 14-5 |
| مین کرنٹ سرکٹ کے لیے کھمبوں کی تعداد | 1 |
| ● معاون اور کنٹرول رابطوں کا | M3 |
| ● IEC 61000-4-4 کے مطابق پھٹنے کی وجہ سے | 2 kV / 5 kHz behavior criterion 2 |
| کنکشن سکرو کے دھاگے کا ڈیزائن | |
| معاون رابطوں کے لیے CO رابطوں کی تعداد | 0 |
| معاون رابطوں کے لیے NC رابطوں کی تعداد | 0 |
| معاون رابطوں کے لیے NO رابطوں کی تعداد | 0 |
| IEC 60068-2-27 کے مطابق جھٹکا مزاحمت | 15g / 11 ms |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم | |
| - کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| کنٹرول سپلائی وولٹیج کی وولٹیج کی قسم | DC |
| ● _1 لوازمات جو آرڈر کیے جاسکتے ہیں۔ | 3RF2900-3PA88 |
| ● _2 لوازمات جو آرڈر کیے جاسکتے ہیں۔ | 3RF2990-0HA16 |
| ● _3 لوازمات جو آرڈر کیے جاسکتے ہیں۔ | 3RF2900-0EA18 |
| ● _4 لوازمات جو آرڈر کیے جاسکتے ہیں۔ | 3RF2990-0GA16 |
| AC-3، 400 V (EF001364) پر ریٹیڈ آپریشن پاور | - |
| AC-4، 400 V (EF008496) پر ریٹیڈ آپریشن پاور | - |
| IEC 60068-2-6 کے مطابق کمپن مزاحمت | 2g |
| - کور اینڈ پروسیسنگ کے بغیر باریک پھنسے ہوئے ہیں۔ | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| ● سکرو قسم کے ٹرمینلز کے ساتھ اہم رابطوں کے لیے | 2 ... 2.5 N·m |
| DC پر ریٹیڈ کنٹرول سپلائی وولٹیج ہمیں (EF003980) | ['15', '24'] |
| ● سگنل <1> کا پتہ لگانے کے لیے DC ابتدائی قدر پر | 15 V |
| کم از کم کنٹرول سپلائی وولٹیج پر کرنٹ کو کنٹرول کریں۔ | |
| IEC 61000-4-2 کے مطابق الیکٹرو سٹیٹک ڈسچارج | 4 kV contact discharging / 8 kV air discharging, behavior criterion 2 |
| IEC 61000-4-3 کے مطابق فیلڈ پر مبنی مداخلت | 80 MHz ... 1 GHz 10 V/m, behavior criterion 1 |
| ریٹیڈ آپریشن کرنٹ یعنی AC-1، 400 V (EF001393) پر | 70 |
| ریٹیڈ آپریشن کرنٹ یعنی AC-3، 400 V (EF001392) پر | - |
| ریٹیڈ آپریشن کرنٹ یعنی AC-4، 400 V (EF008495) پر | - |
| علاقہ مخصوص پرائس گروپ/ ہیڈ کوارٹر پرائس گروپ | 41C / 41C |
| مین سرکٹ ریٹیڈ ویلیو کی سرج وولٹیج مزاحمت | 6 kV |
| IEC 60529 کے مطابق فرنٹ پر ٹچ پروٹیکشن | finger-safe, for vertical contact from the front with cover |
| ● معاون اور کنٹرول رابطوں کے لیے AWG کیبلز پر | 1x (AWG 20 ... 12) |
| ● سگنل<0> کی شناخت کے لیے DC فل اسکیل ویلیو پر | 5 V |
| AC 50HZ (EF003978) پر ریٹیڈ کنٹرول سپلائی وولٹیج | ['-', '-'] |
| AC 60HZ (EF003979) پر ریٹیڈ کنٹرول سپلائی وولٹیج | ['-', '-'] |
| سطح سمندر سے زیادہ سے زیادہ اونچائی پر تنصیب کی اونچائی | 1 000 m |
| آپریٹنگ رینج AC میں آپریٹنگ وولٹیج سے متعلق ہے۔ | |
| IEC 60529 کے مطابق فرنٹ پر پروٹیکشن کلاس IP | IP00; IP20 with cover |
| مین سرکٹ کے برقی کنکشن کی قسم (EF006819) | Other |
| CISPR11 کے مطابق HF مداخلت کے اخراج کا انعقاد کیا۔ | Class A for industrial environment |
| CISPR11 کے مطابق فیلڈ میں HF مداخلت کا اخراج | Class B for the domestic, business and commercial environments |
| مرکزی رابطوں کی تعداد جیسا کہ عام طور پر کھلے رابطے (EF001374) | 1 |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر ارتھ سرج کی وجہ سے | 2 kV behavior criterion 2 |
| عام طور پر بند رابطوں کی تعداد بطور مرکزی رابطہ (EF001375) | 0 |
| ● IEC 61000-4-6 کے مطابق اعلی تعدد تابکاری کی وجہ سے | 140 dBuV in the frequency range 0.15 ... 80 MHz, behavior criterion 1 |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر کنڈکٹر اضافے کی وجہ سے | 1 kV behavior criterion 2 |
| عام طور پر کھلے رابطے کے طور پر معاون رابطوں کی تعداد (EF001376) | 0 |
| ● سکرو قسم کے ٹرمینلز کے ساتھ معاون اور کنٹرول رابطوں کے لیے | 0.5 ... 0.6 N·m |
| عام طور پر بند رابطے کے طور پر معاون رابطوں کی تعداد (EF001377) | 0 |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 28.05.2009 |
| اہم رابطوں کے لیے thyristor پر وولٹیج کو بلاک کرنا زیادہ سے زیادہ جائز ہے۔ | 1 200 V |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Dibutylbis(pentane-2... CAS-No. 22673-19-4 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Dibutylbis(pentane-2,4-dionato-O,O')tinBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| اہم رابطوں کے لیے thyristor پر وولٹیج میں اضافے کی شرح زیادہ سے زیادہ قابل اجازت ہے۔ | 1 000 V/µs |
| NH ڈیزائن پر سیمی کنڈکٹر تحفظ کے لیے بیک اپ R فیوز لنک کا ● قابل استعمال | 3NE8020-1 |
| NH ڈیزائن پر سیمی کنڈکٹر تحفظ کے لیے مکمل رینج کا R فیوز لنک قابل استعمال | 3NE1020-2 |
| بجلی کا نقصان [W] کرنٹ کی شرح شدہ قدر کے لیے بغیر لوڈ کرنٹ شیئر عام | 0.4 W |
| سیمی کنڈکٹر کے تحفظ کے لیے بیک اپ R فیوز لنک کا ● بیلناکار ڈیزائن 22 x 58 ملی میٹر قابل استعمال | 3NC2280 |
| پروڈکٹ کی عمومی منظوری | General Product Approval |
پروڈکٹ کی وضاحت
SIRIUS Single phase solid state contactor 3RF2 AC51 70A/AC15 27,5A 40 Degrees C 230-460V / 24V DC instantaneous maneuver. Manufactured to order. Non-Cancelable Non-Returnable.
