3RF2450-3AB45

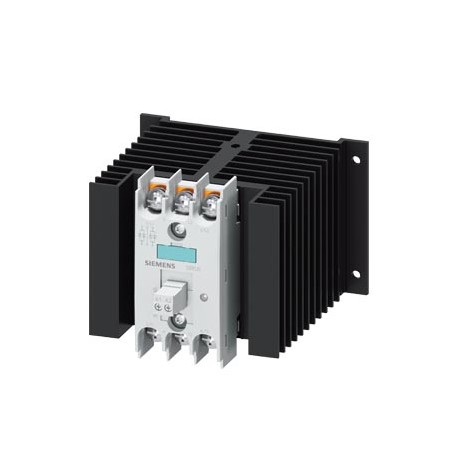

3RF2450-3AB45 SIEMENS Solid-state contactor 3-phase 3RF2 AC 51 / 50 A / 40 °C 48-600 V / 4-30 V DC 2-phase c..
$0.00امریکی ڈالر
4469 اسٹاک میں
اہم وضاحتیں
:
EAN:4011209647268
یو پی سی:040892554144
ای ٹی آئی ایم:6
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| EAN | 4011209647268 |
| یو پی سی | 040892554144 |
| ای ٹی آئی ایم | 6 |
| آئیڈیا | 4 |
| گہرائی | 130 mm |
| چوڑائی | 119.5 mm |
| یو این ایس پی ایس سی | 14 |
| eClass | 6 |
| اونچائی | 95 mm |
| - ٹھوس | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| ● DC میں | 4 ... 30 V |
| گروپ کوڈ | R711 |
| تاریخ 5/4/2022 | Subject to change without notice© Copyright Siemens 2022 |
| دھاتی عنصر | None |
| ● 50 ہرٹز پر | 40 ... 660 V |
| ● 60 ہرٹز پر | 40 ... 660 V |
| آن تاخیر کا وقت | 1 ms; additionally max. one half-wave |
| پروڈکٹ گروپ | 3725 |
| پروڈکٹ کلاس | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| مقدار کی اکائی | 1 Piece |
| کموڈٹی کوڈ | 85364900 |
| پروڈکٹ فیملی | SIRIUS 3RF2 solid-state relays and solid-state contactors |
| آخری ترمیم: | 6/3/2021 |
| خالص وزن (کلوگرام) | 0,718 Kg |
| ● 460 V تک | 3NA3812; These fuses have a smaller rated current than the semiconductor relays |
| باندھنے کا طریقہ | screw fixing |
| مصنوعات کی تقریب | zero-point switching |
| اصل ملک | Germany |
| I2t قدر زیادہ سے زیادہ | 6 600 A²·s |
| ٹیسٹ سرٹیفکیٹ | other |
| ٹارک کو سخت کرنا | |
| LKZ_FDB/ CatalogID | CC-IC10 |
| پیکیجنگ کی مقدار | 1 |
| مصنوعات کے برانڈ کا نام | SIRIUS |
| ● اسٹوریج کے دوران | -55 ... +80 °C |
| پیکیجنگ کا طول و عرض | 122,00 x 162,00 x 149,00 |
| مصنوعات کی تفصیل | Solid-state contactor 3-phase 3RF2 AC 51 / 50 A / 40 °C 48-600 V / 4-30 V DC 2-phase controlled Ring cable connection Blocking voltage 1200 V |
| محیطی درجہ حرارت | |
| آلودگی کی ڈگری | 3 |
| آپریشنل کرنٹ | |
| مصنوعات کا عہدہ | solid-state contactor |
| کم درجہ حرارت | 40 °C |
| ● آپریشن کے دوران | -25 ... +60 °C |
| مصنوعات کے ڈیزائن | two-phase controlled |
| ● DC ریٹیڈ ویلیو پر | 30 V |
| ● اہم رابطوں کے لیے | M5 |
| مداخلت کی | |
| سپلائی وولٹیج کو کنٹرول کریں۔ | |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| AC میں آپریٹنگ وولٹیج | |
| عام پروڈکٹ کی منظوری | EMC |
| کنٹرول سپلائی وولٹیج 1 | |
| مصنوعات کی قسم کا عہدہ | 3RF24 |
| ● 50 Hz ریٹیڈ ویلیو پر | 48 ... 600 V |
| ● 60 Hz ریٹیڈ ویلیو پر | 48 ... 600 V |
| ● AC-51 ریٹیڈ ویلیو پر | 50 A |
| ● ساتھ ساتھ بڑھتے ہوئے | Yes |
| ایکسپورٹ کنٹرول ریگولیشنز | AL : N / ECCN : N |
| ماڈیولر ورژن (EF001126) | true |
| معیاری لیڈ ٹائم سابق کام | 40 Day/Days |
| خام مال کے لیے سرچارج | None |
| آپریشنل موجودہ کم از کم | 500 mA |
| ٹارک کو سخت کرنا [lbf·in] | |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| کیبل کی چھین کی لمبائی | |
| ● مین کرنٹ سرکٹ کے لیے | Ring cable lug connection |
| مادہ کی ممانعت (تاریخ) | 07/01/2006 |
| کارخانہ دار کا مضمون نمبر | |
| برقی کنکشن کی قسم | |
| موصلیت وولٹیج کی شرح شدہ قیمت | 600 V |
| آپریٹنگ فریکوئنسی ریٹیڈ قدر | 50 ... 60 Hz |
| thyristor کا ریورس کرنٹ | 10 mA |
| ڈی سی ریٹیڈ ویلیو پر کرنٹ کو کنٹرول کریں۔ | 30 mA |
| ٹیسٹ سرٹیفکیٹ/ٹیسٹ رپورٹ ٹائپ کریں۔ | Confirmation |
| ● UL 508 ریٹیڈ ویلیو کے مطابق | 38 A |
| اضافے کی موجودہ مزاحمت کی درجہ بندی کی قیمت | 1 150 A |
| سڈول لائن فریکوئنسی رواداری | 5 Hz |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3RF2450-3AB45 |
| ریٹیڈ آپریشن پاور NEMA (EF011960) | - |
| فعال کرنے کے لیے وولٹیج کی قسم (EF008242) | DC |
| ● معاون اور کنٹرول سرکٹ کے لیے | screw-type terminals |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| ● معاون اور کنٹرول رابطوں کے لیے | |
| اہم رابطوں کے لیے NC رابطوں کی تعداد | 0 |
| اہم رابطوں کے لیے NO رابطوں کی تعداد | 2 |
| حوالہ کوڈ IEC 81346-2 کے مطابق | Q |
| ● IEC 60947-4-3 کے مطابق AC-51 پر | 38 A |
| ● اہم رابطوں کے لیے DIN کیبل لگ کے لیے | DIN 46234 -5-2,5, -5-6, -5-10, -5-16, -5-25 |
| ● JIS کیبل لگ کے لیے اہم رابطوں کے لیے | JIS C 2805 R 2-5, 5,5-5, 8-5, 14-5 |
| مین کرنٹ سرکٹ کے لیے کھمبوں کی تعداد | 3 |
| ● معاون اور کنٹرول رابطوں کا | M3 |
| ● IEC 61000-4-4 کے مطابق پھٹنے کی وجہ سے | 2 kV / 5 kHz behavior criterion 2 |
| کنکشن سکرو کے دھاگے کا ڈیزائن | |
| معاون رابطوں کے لیے CO رابطوں کی تعداد | 0 |
| معاون رابطوں کے لیے NC رابطوں کی تعداد | 0 |
| معاون رابطوں کے لیے NO رابطوں کی تعداد | 0 |
| IEC 60068-2-27 کے مطابق جھٹکا مزاحمت | 15g / 11 ms |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم | |
| - کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| کنٹرول سپلائی وولٹیج کی وولٹیج کی قسم | DC |
| ● _2 لوازمات جو آرڈر کیے جاسکتے ہیں۔ | 3RF2900-0EA18 |
| AC-3، 400 V (EF001364) پر ریٹیڈ آپریشن پاور | - |
| AC-4، 400 V (EF008496) پر ریٹیڈ آپریشن پاور | - |
| IEC 60068-2-6 کے مطابق کمپن مزاحمت | 2g |
| - کور اینڈ پروسیسنگ کے بغیر باریک پھنسے ہوئے ہیں۔ | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| ● سکرو قسم کے ٹرمینلز کے ساتھ اہم رابطوں کے لیے | 2 ... 2.5 N·m |
| DC پر ریٹیڈ کنٹرول سپلائی وولٹیج ہمیں (EF003980) | ['4', '30'] |
| ● سگنل <1> کا پتہ لگانے کے لیے DC ابتدائی قدر پر | 4 V |
| کم از کم کنٹرول سپلائی وولٹیج پر کرنٹ کو کنٹرول کریں۔ | |
| IEC 61000-4-2 کے مطابق الیکٹرو سٹیٹک ڈسچارج | 4 kV contact discharging / 8 kV air discharging, behavior criterion 2 |
| ریٹیڈ آپریشن کرنٹ یعنی AC-1، 400 V (EF001393) پر | 50 |
| ریٹیڈ آپریشن کرنٹ یعنی AC-3، 400 V (EF001392) پر | - |
| ریٹیڈ آپریشن کرنٹ یعنی AC-4، 400 V (EF008495) پر | - |
| علاقہ مخصوص پرائس گروپ/ ہیڈ کوارٹر پرائس گروپ | 41C / 41C |
| مین سرکٹ ریٹیڈ ویلیو کی سرج وولٹیج مزاحمت | 6 kV |
| ● معاون اور کنٹرول رابطوں کے لیے AWG کیبلز پر | 1x (AWG 20 ... 12) |
| ● سگنل<0> کی شناخت کے لیے DC فل اسکیل ویلیو پر | 1 V |
| AC 50HZ (EF003978) پر ریٹیڈ کنٹرول سپلائی وولٹیج | ['-', '-'] |
| AC 60HZ (EF003979) پر ریٹیڈ کنٹرول سپلائی وولٹیج | ['-', '-'] |
| سطح سمندر سے زیادہ سے زیادہ اونچائی پر تنصیب کی اونچائی | 1 000 m |
| آپریٹنگ رینج AC میں آپریٹنگ وولٹیج سے متعلق ہے۔ | |
| IEC 60529 کے مطابق فرنٹ پر پروٹیکشن کلاس IP | IP00 |
| مین سرکٹ کے برقی کنکشن کی قسم (EF006819) | Other |
| CISPR11 کے مطابق HF مداخلت کے اخراج کا انعقاد کیا۔ | Class A for industrial environment |
| CISPR11 کے مطابق فیلڈ میں HF مداخلت کا اخراج | Class A for industrial environment |
| آپریٹنگ فریکوئنسی کی نسبتہ ہم آہنگی رواداری | 10 % |
| مرکزی رابطوں کی تعداد جیسا کہ عام طور پر کھلے رابطے (EF001374) | 2 |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر ارتھ سرج کی وجہ سے | 2 kV behavior criterion 2 |
| عام طور پر بند رابطوں کی تعداد بطور مرکزی رابطہ (EF001375) | 0 |
| ● IEC 61000-4-6 کے مطابق اعلی تعدد تابکاری کی وجہ سے | 140 dBuV in the frequency range 0.15 ... 80 MHz, behavior criterion 1 |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر کنڈکٹر اضافے کی وجہ سے | 1 kV behavior criterion 2 |
| عام طور پر کھلے رابطے کے طور پر معاون رابطوں کی تعداد (EF001376) | 0 |
| NH ڈیزائن پر جی جی فیوز کا مینوفیکچرر کا آرٹیکل نمبر قابل استعمال | |
| ● سکرو قسم کے ٹرمینلز کے ساتھ معاون اور کنٹرول رابطوں کے لیے | 0.5 ... 0.6 N·m |
| عام طور پر بند رابطے کے طور پر معاون رابطوں کی تعداد (EF001377) | 0 |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 01.07.2006 |
| اہم رابطوں کے لیے thyristor پر وولٹیج کو بلاک کرنا زیادہ سے زیادہ جائز ہے۔ | 1 200 V |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| اہم رابطوں کے لیے thyristor پر وولٹیج میں اضافے کی شرح زیادہ سے زیادہ قابل اجازت ہے۔ | 1 000 V/µs |
| NH ڈیزائن پر سیمی کنڈکٹر تحفظ کے لیے بیک اپ R فیوز لنک کا ● قابل استعمال | 3NE8018-1 |
| NH ڈیزائن پر سیمی کنڈکٹر تحفظ کے لیے مکمل رینج کا R فیوز لنک قابل استعمال | 3NE1817-0 |
| بجلی کا نقصان [W] کرنٹ کی شرح شدہ قدر کے لیے بغیر لوڈ کرنٹ شیئر عام | 0.9 W |
| ● سیمی کنڈکٹر کے تحفظ کے لیے مکمل رینج کا R فیوز لنک بیلناکار ڈیزائن پر قابل استعمال | 5SE1350; Maximum operating voltage 400 V! |
| سیمی کنڈکٹر کے تحفظ کے لیے بیک اپ R فیوز لنک کا ● سلنڈر ڈیزائن 14 x 51 ملی میٹر قابل استعمال | 3NC1450 |
| سیمی کنڈکٹر کے تحفظ کے لیے بیک اپ R فیوز لنک کا ● بیلناکار ڈیزائن 22 x 58 ملی میٹر قابل استعمال | 3NC2280 |
| پروڈکٹ کی عمومی منظوری | General Product Approval |
پروڈکٹ کی وضاحت
SIRIUS Three-phase solid state contactor 3RF2 AC51 50A 40 Degrees C 48-600V / 4-30V DC 2 Phases Controlled Connection by eyelet terminal reverse voltage 1200V. Manufactured to order. Non-Cancelable No
