اسٹاک میں ہاٹ پروڈکٹ
3RN2012-2BW31

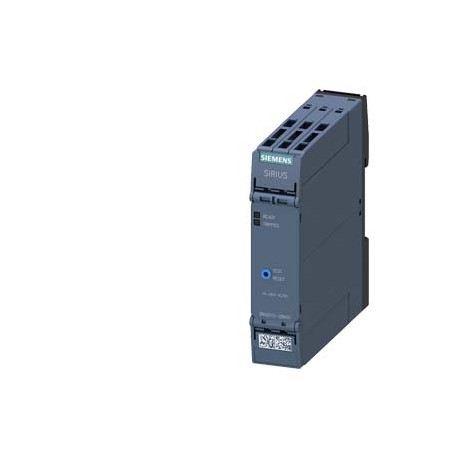

3RN2012-2BW31 SIEMENS Thermistor motor protection relay Standard evaluation unit 22.5 mm enclosure Spring-ty..
$0.00امریکی ڈالر
4490 اسٹاک میں
اہم وضاحتیں
:Confirmation
EAN:4047621021096
یو پی سی:804766415708
ای ٹی آئی ایم:5
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| Confirmation | |
| EAN | 4047621021096 |
| یو پی سی | 804766415708 |
| ای ٹی آئی ایم | 5 |
| آئیڈیا | 4 |
| گہرائی | 90 mm |
| چوڑائی | 22.5 mm |
| یو این ایس پی ایس سی | 15 |
| eClass | 6 |
| اونچائی | 100 mm |
| ● ٹھوس | 0.5 ... 4 mm² |
| گروپ کوڈ | R711 |
| - اوپر کی طرف | 0 mm |
| ● 24 V پر | 0.7 A |
| تصدیق | |
| دھاتی عنصر | LAO----- |
| - آگے | 0 mm |
| ● 125 V پر | 0.2 A |
| ● 240 V پر | 12 A |
| ● پھنسے ہوئے | 20 ... 12 |
| تاریخ 5/12/2022 | Subject to change without notice© Copyright Siemens 2022 |
| پروڈکٹ گروپ | 4953 |
| پروڈکٹ کلاس | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| مقدار کی اکائی | 1 Piece |
| - پیچھے کی طرف | 0 mm |
| - نیچے کی طرف | 0 mm |
| کموڈٹی کوڈ | 85364900 |
| پروڈکٹ فیملی | SIRIUS 3RN2 thermistor motor protection |
| آخری ترمیم: | 1/26/2022 |
| ● آٹو ری سیٹ | Yes |
| خالص وزن (کلوگرام) | 0,181 Kg |
| - طرف | 0 mm |
| ● درجہ بند قدر | 24 ... 240 V |
| گہرائی (EF000049) | 90.0 |
| چوڑائی (EF000008) | 22.5 |
| باندھنے کا طریقہ | screw and snap-on mounting onto 35 mm standard mounting rail |
| مصنوعات کی قسم | SIRIUS 3RN2 thermistor motor protection |
| مصنوعات کی تقریب | thermistor motor protection |
| ضروری وقفہ کاری | |
| ● ایرر میموری | Yes |
| ● دستی ری سیٹ | Yes |
| اصل ملک | Germany |
| اونچائی (EF000040) | 100.0 |
| بڑھتے ہوئے پوزیشن | any |
| ● ابتدائی قدر | 0.85 |
| LKZ_FDB/ CatalogID | CC-IC10 |
| پیکیجنگ کی مقدار | 1 |
| galvanic تنہائی | |
| مصنوعات کے برانڈ کا نام | SIRIUS |
| ● اسٹوریج کے دوران | -40 ... +85 °C |
| ● بیرونی ری سیٹ | Yes |
| ● لائیو حصوں کے لیے | |
| پیکیجنگ کا طول و عرض | 111,00 x 127,00 x 38,00 |
| مصنوعات کی تفصیل | Thermistor motor protection relay Standard evaluation unit 22.5 mm enclosure Spring-type terminal 2 change-over contacts bistable US = 24 V-240 V AC/DC Manual/Auto/Remote reset 2 LEDs (READY/TRIPPED) galvanic isolation Test/reset button Wire break monitoring Short circuit monitoring non-volatile |
| محیطی درجہ حرارت | |
| آلودگی کی ڈگری | 3 |
| ڈسپلے ورژن ایل ای ڈی | Yes |
| inrush موجودہ چوٹی | |
| مصنوعات کا عہدہ | Thermistor motor protection relay |
| تحفظ کلاس IP | IP20 |
| ● آپریشن کے دوران | -25 ... +60 °C |
| ● ٹرانسپورٹ کے دوران | -40 ... +85 °C |
| ● پورے پیمانے پر قدر | 1.1 |
| مصنوعات کے ڈیزائن | Bistable evaluation unit, open-circuit and short-circuit detection in the sensor circuit (no triggering in the event of control supply voltage failure) |
| مداخلت کی | |
| ● گراؤنڈ حصوں کے لیے | |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| ● AWG کیبلز پر ٹھوس | 20 ... 12 |
| ● آؤٹ پٹ کے درمیان | Yes |
| عام پروڈکٹ کی منظوری | EMC |
| مصنوعات کی قسم کا عہدہ | 3RN2 |
| ● 50 Hz ریٹیڈ ویلیو پر | 24 ... 240 V |
| ● 60 Hz ریٹیڈ ویلیو پر | 24 ... 240 V |
| مطابقت کا اعلان | Test Certificates |
| ایکسپورٹ کنٹرول ریگولیشنز | AL : N / ECCN : N |
| ● پھنسے ہوئے AWG کیبلز پر | 20 ... 12 |
| معیاری لیڈ ٹائم سابق کام | 10 Day/Days |
| خام مال کے لیے سرچارج | None |
| متعلقہ پیمائش کی درستگی | 2 % |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| AC میں سپلائی وولٹیج کو کنٹرول کریں۔ | |
| ڈی سی پر سپلائی وولٹیج کو کنٹرول کریں۔ | |
| ● ان پٹ اور آؤٹ پٹ کے درمیان | Yes |
| مادہ کی ممانعت (تاریخ) | 05/01/2012 |
| برقی کنکشن کی قسم | spring-loaded terminal (push-in) |
| رابطوں کو تبدیل کرنے کا مواد | AgSnO2 |
| ● ساتھ ساتھ بڑھتے ہوئے | |
| inrush موجودہ چوٹی کی مدت | |
| آپریٹنگ فریکوئنسی ریٹیڈ قدر | 50 ... 60 Hz |
| ڈیٹیچ ایبل کلیمپ کے ساتھ (EF003340) | - |
| بیرونی ری سیٹ ممکن ہے (EF003426) | true |
| برقی تنہائی کا ڈیزائن | galvanic isolation |
| آپریشن کے دوران نسبتا نمی | 70 % |
| ● متحرک اوپن سرکٹ کا پتہ لگانا | Yes |
| کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| سرج وولٹیج ریزسٹنس ریٹیڈ ویلیو | 4 kV |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3RN2012-2BW31 |
| فعال کرنے کے لیے وولٹیج کی قسم (EF008242) | - |
| DC-13 پر آؤٹ پٹ ریلے کی وسعت | |
| ● معاون اور کنٹرول سرکٹ کے لیے | spring-loaded terminals (push-in) |
| رجسٹریشن میں خرابی ممکن ہے (EF003423) | true |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| پیمائشی سرکٹس کی تعداد (EF003425) | 1 |
| حوالہ کوڈ IEC 81346-2 کے مطابق | K |
| ریٹیڈ کنٹرول سپلائی وولٹیج Us (EF002412) | - |
| ● IEC 61000-4-4 کے مطابق پھٹنے کی وجہ سے | 2 kV (power ports) / 1 kV (signal ports) |
| کنکشن کی قسم معاون سرکٹ (EF006820) | - |
| معاون رابطوں کے لیے CO رابطوں کی تعداد | 2 |
| معاون رابطوں کے لیے NC رابطوں کی تعداد | 0 |
| معاون رابطوں کے لیے NO رابطوں کی تعداد | 0 |
| IEC 60068-2-27 کے مطابق جھٹکا مزاحمت | 11g / 15 ms |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم | |
| ● کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 0.5 ... 2.5 mm² |
| کنٹرول سپلائی وولٹیج کی وولٹیج کی قسم | AC/DC |
| IEC 60068-2-6 کے مطابق کمپن مزاحمت | 10 ... 55 Hz: 0.35 mm |
| ● کور اینڈ پروسیسنگ کے بغیر باریک پھنسے ہوئے ہیں۔ | 0.5 ... 4 mm² |
| ● وولٹیج کی فراہمی اور دیگر سرکٹس کے درمیان | Yes |
| IEC 61000-4-2 کے مطابق الیکٹرو سٹیٹک ڈسچارج | 6 kV contact discharge / 8 kV air discharge |
| مکینیکل سروس لائف (سوئچنگ سائیکل) عام | 10 000 000 |
| رابطے کی تعداد بطور تبدیلی رابطہ (EF008257) | 2 |
| علاقہ مخصوص پرائس گروپ/ ہیڈ کوارٹر پرائس گروپ | 41H / 41H |
| کم از کم بجلی کی ناکامی کی صورت میں بفرنگ کا وقت | 40 ms |
| عام طور پر کھلے رابطے کے طور پر رابطوں کی تعداد (EF008256) | 0 |
| AWG نمبر بطور کوڈڈ کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| سطح سمندر سے زیادہ سے زیادہ اونچائی پر تنصیب کی اونچائی | 2 000 m |
| عام طور پر بند رابطے کے طور پر رابطوں کی تعداد (EF008255) | 0 |
| AC-15 پر 250 V پر 50/60 Hz پر آؤٹ پٹ ریلے کی وسعت | 3 A |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر ارتھ سرج کی وجہ سے | 2 kV (line to ground) |
| آؤٹ پٹ ریلے کے DIAZED فیوز لنک کا مسلسل کرنٹ | 6 A |
| زیادہ سے زیادہ رابطوں کے ساتھ سوئچنگ عنصر کا تھرمل کرنٹ | 5 A |
| DC پر آپریٹنگ رینج فیکٹر کنٹرول سپلائی وولٹیج ریٹیڈ ویلیو | |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر کنڈکٹر اضافے کی وجہ سے | 1 kV (line to line) |
| AC-15 پر بجلی کی برداشت (سوئچنگ سائیکل) 230 V پر عام | 100 000 |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 01.05.2012 |
| معاون اور کنٹرول سرکٹ کے لیے پروڈکٹ کا جزو ہٹنے والا ٹرمینل | Yes |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Dicyclohexyl phthala... CAS-No. 84-61-7 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Dicyclohexyl phthalate (DCHP)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| آپریٹنگ رینج فیکٹر کنٹرول سپلائی وولٹیج 50 ہرٹز پر AC میں ریٹیڈ ویلیو | |
| آپریٹنگ رینج فیکٹر کنٹرول سپلائی وولٹیج ریٹیڈ ویلیو AC پر 60 Hz پر | |
| آلودگی کی ڈگری کے ساتھ IEC 60664 کے مطابق اوور وولٹیج زمرہ III کے لیے موصلیت کا وولٹیج 3 ریٹیڈ ویلیو | 300 V |
| عام پروڈکٹ کی منظوری EMCCتصدیق کنفارمیٹی ٹیسٹ سرٹیفکیٹس کا اعلامیہ میرین / شپنگ یو کے کنفارمیٹی ٹائپ ٹیسٹ سرٹیفکیٹس کا اعلان/ٹیسٹ رپورٹ دیگر تصدیق | General Product Approval |
پروڈکٹ کی وضاحت
More details
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
پروڈکٹ دستاویزات
ڈیٹا شیٹ
تکنیکی تفصیلات اور کارکردگی کے ڈیٹا
یوزر مینول
انسٹالیشن اور آپریشن گائیڈ
