3RT1535-1BM40

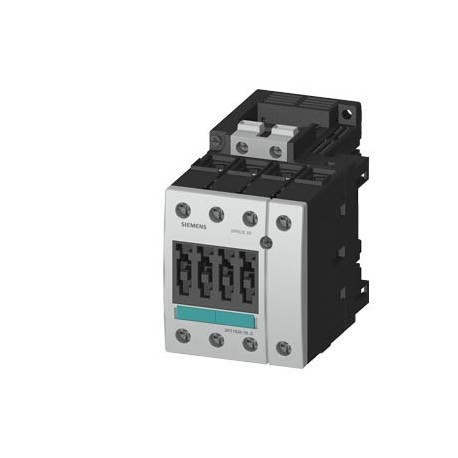

3RT1535-1BM40 SIEMENS Power contactor, AC-3 40 A, 18.5 kW / 400 V 220 V DC 4-pole, 2 NO + 2 NC Size S2, Scre..
$0.00امریکی ڈالر
4044 اسٹاک میں
اہم وضاحتیں
:Value
EAN:4011209392694
یو پی سی:754554956572
گہرائی:130 mm
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| Value | |
| EAN | 4011209392694 |
| یو پی سی | 754554956572 |
| گہرائی | 130 mm |
| نوٹس | Sucessor:Successor SIRIUS Innovation 3RT2This product is a Spare Part, please visit the Spares & Service section for more informationIf you need assistance please contact our local Siemens office |
| چوڑائی | 73 mm |
| اونچائی | 112 mm |
| - ٹھوس | 2x (0.75 ... 16 mm²) |
| ● DC میں | 50 ... 110 ms |
| گروپ کوڈ | R711 |
| آرکنگ کا وقت | 10 ... 15 ms |
| قیمت گروپ | 41B |
| ● AC-1 پر | |
| ● زیادہ سے زیادہ | 2 000 m |
| دھاتی عنصر | LDP----- |
| - پھنسے ہوئے | 2x (0.75 ... 25 mm²) |
| بند ہونے میں تاخیر | |
| چڑھنے کی قسم | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 50022 |
| کھلنے میں تاخیر | |
| پروڈکٹ گروپ | 3705 |
| پروڈکٹ کلاس | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| مقدار کی اکائی | 1 Piece |
| کموڈٹی کوڈ | 85364900 |
| پروڈکٹ فیملی | Not available |
| آخری ترمیم: | 08/13/2020 |
| خالص وزن (کلوگرام) | 1,527 Kg |
| آپریٹنگ پاور | |
| - طرف | 6 mm |
| ● درجہ بند قدر | 220 V |
| مطلوبہ وقفہ کاری | |
| اصل ملک | Germany |
| میرین / شپنگ | other |
| آپریٹنگ کرنٹ | |
| رابطہ کار کا سائز | S2 |
| ● ابتدائی قدر | 0.8 |
| LKZ_FDB/ CatalogID | CC-IC10 |
| PLM مؤثر تاریخ | Product is cancelled since: 01.10.2019 |
| پیکیجنگ کی مقدار | 1 |
| مصنوعات کے برانڈ کا نام | SIRIUS |
| ● اسٹوریج کے دوران | -55 ... +80 °C |
| محیطی درجہ حرارت | |
| آپریٹنگ فریکوئنسی | |
| پیکیجنگ کا طول و عرض | 82,00 x 118,50 x 137,00 |
| مصنوعات کی تفصیل | Power contactor, AC-3 40 A, 18.5 kW / 400 V 220 V DC 4-pole, 2 NO + 2 NC Size S2, Screw terminal !!! Phased-out product !!! Successor is SIRIUS 3RT2 Preferred successor type is >>3RT2535-1NP30<< |
| پروڈکٹ کا عہدہ | power contactor |
| ● زیادہ سے زیادہ AC-1 پر | 1 000 1/h |
| ● AC-2 پر AC-3 پر | |
| ● پورے پیمانے کی قدر | 1.1 |
| ● آپریشن کے دوران | -25 ... +60 °C |
| ● اہم رابطوں کے لیے | |
| ● بڑھتے ہوئے پوزیشن | with vertical mounting surface +/-180° rotatable, with vertical mounting surface +/- 30° tiltable to the front and back |
| ● گراؤنڈ حصوں کے لیے | |
| فیوز لنک کا ڈیزائن | |
| پروڈکٹ لائف سائیکل (PLM) | PM410:Product cancellation |
| - 24 V ریٹیڈ ویلیو پر | 50 A |
| ● 24 V ریٹیڈ ویلیو پر | 10 A |
| ● 60 V ریٹیڈ قدر پر | 6 A |
| عام پروڈکٹ کی منظوری | EMC |
| سرج وولٹیج مزاحمت | |
| - 110 V ریٹیڈ ویلیو پر | 4.5 A |
| - 220 V ریٹیڈ ویلیو پر | 1 A |
| — 440 V ریٹیڈ ویلیو پر | 0.4 A |
| ● 110 V ریٹیڈ ویلیو پر | 3 A |
| ● 220 V ریٹیڈ ویلیو پر | 1 A |
| ● 230 V ریٹیڈ ویلیو پر | 6 A |
| ● 400 V ریٹیڈ ویلیو پر | 3 A |
| ● عام رابطہ کار کا | 10 000 000 |
| مطابقت کا اعلان | Test Certificates |
| ● پہلو بہ پہلو ماؤنٹنگ | Yes |
| ● فوری رابطہ | 0 |
| ایکسپورٹ کنٹرول ریگولیشنز | ECCN : N / AL : N |
| ماڈیولر ورژن (EF001126) | true |
| AC-15 پر آپریٹنگ کرنٹ | |
| DC-12 پر آپریٹنگ کرنٹ | |
| DC-13 پر آپریٹنگ کرنٹ | |
| ● معاون رابطوں کے لیے | |
| معیاری لیڈ ٹائم سابق کام | 20 Day/Days |
| خام مال کے لیے سرچارج | None |
| ڈی سی پر سپلائی وولٹیج کو کنٹرول کریں۔ | |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| - سنگل یا کثیر پھنسے ہوئے | 2x (0,75 ... 16 mm²) |
| ● AC-2 پر AC-3 پر 400 V پر | |
| ● DC-1 پر 1 موجودہ راستے پر | |
| پروڈکٹ کے طول و عرض (W x L x H) | Not available |
| - فی NC رابطہ کی درجہ بندی کی قیمت | 40 A |
| - فی NO رابطہ کی درجہ بندی کی قیمت | 40 A |
| ● زیادہ سے زیادہ AC-1 ریٹیڈ قدر پر | 16 mm² |
| ● مین سرکٹ ریٹیڈ ویلیو کا | 6 kV |
| DC پر مقناطیس کنڈلی کی بند ہونے والی طاقت | 13.3 W |
| DC پر مقناطیس کنڈلی کی طاقت کو پکڑنا | 13.3 W |
| زیادہ سے زیادہ AC-12 پر آپریٹنگ کرنٹ | 10 A |
| بجلی کے جھٹکے سے تحفظ | finger-safe |
| ● معاون سرکٹ کی درجہ بندی کی قیمت | 6 kV |
| ● پروٹیکشن کلاس آئی پی فرنٹ پر | IP20 |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3RT1535-1BM40 |
| مین سرکٹ میں کم از کم کراس سیکشن | |
| ریٹیڈ آپریشن پاور NEMA (EF011960) | - |
| حوالہ کوڈ Acc DIN EN 81346-2 کو | Q |
| فعال کرنے کے لیے وولٹیج کی قسم (EF008242) | DC |
| ● 1 موجودہ راستے پر DC-3 پر DC-5 پر | |
| ● DC پر 24 V زیادہ سے زیادہ قابل اجازت | 0.038 A |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| - 24 V فی NC رابطہ ریٹیڈ قدر | 35 A |
| - 24 V فی NO رابطہ ریٹیڈ ویلیو پر | 35 A |
| - اسائنمنٹ کی قسم کے ساتھ 2 درکار ہے۔ | fuse gL/gG: 80 A |
| اہم رابطوں کے لیے NC رابطوں کی تعداد | 2 |
| اہم رابطوں کے لیے NO رابطوں کی تعداد | 2 |
| - 110 V فی NC رابطہ کی درجہ بندی کی قیمت پر | 1.25 A |
| - 110 V فی NO رابطہ ریٹیڈ ویلیو پر | 2.5 A |
| - 220 V فی NC رابطہ ریٹیڈ قدر | 0.5 A |
| - 220 V فی NO رابطہ ریٹیڈ ویلیو پر | 1 A |
| - 230 V فی NC رابطہ کی درجہ بندی کی قیمت پر | 9.5 kW |
| - 230 V فی NO رابطہ ریٹیڈ ویلیو پر | 9.5 kW |
| - 400 V فی NC رابطہ ریٹیڈ قدر | 18.5 kW |
| - 400 V فی NO رابطہ ریٹیڈ ویلیو پر | 18.5 kW |
| - 440 V فی NC رابطہ ریٹیڈ قدر | 0.05 A |
| - 440 V فی NO رابطہ ریٹیڈ ویلیو پر | 0.1 A |
| ● ٹرمینل کا پروٹیکشن کلاس IP | IP00 |
| ● اہم رابطوں کے لیے AWG کنڈکٹرز پر | 2x (18 ... 2) |
| مین کرنٹ سرکٹ کے لیے کھمبوں کی تعداد | 4 |
| - کوآرڈینیشن کی قسم کے ساتھ 1 درکار ہے۔ | fuse gL/gG: 160 A |
| معاون رابطوں کے رابطے کی وشوسنییتا | 1 faulty switching per 100 million (17 V, 1 mA) |
| مکینیکل سروس لائف (سوئچنگ سائیکل) | |
| ● DC-1 پر سیریز میں 2 موجودہ راستوں کے ساتھ | |
| معاون رابطوں کے لیے NC رابطوں کی تعداد | |
| معاون رابطوں کے لیے NO رابطوں کی تعداد | |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم | |
| - کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 2x (0.75 ... 16 mm²) |
| ● معاون رابطوں کے لیے AWG کنڈکٹرز پر | 2x (20 ... 16), 2x (18 ... 14), 1x 12 |
| کنٹرول سپلائی وولٹیج کی وولٹیج کی قسم | DC |
| سطح سمندر سے اونچائی پر تنصیب کی اونچائی | |
| AC-3، 400 V (EF001364) پر ریٹیڈ آپریشن پاور | 18.5 |
| AC-4، 400 V (EF008496) پر ریٹیڈ آپریشن پاور | - |
| - کور اینڈ پروسیسنگ کے بغیر باریک پھنسے ہوئے ہیں۔ | 2x (0.75 ... 16 mm²) |
| DC پر ریٹیڈ کنٹرول سپلائی وولٹیج ہمیں (EF003980) | ['-', '220'] |
| سوئچ آپریٹنگ میکانزم کا کنٹرول ورژن | conventional |
| ● DC-3 پر DC-5 پر سیریز میں 2 موجودہ راستوں کے ساتھ | |
| ریٹیڈ آپریشن کرنٹ یعنی AC-1، 400 V (EF001393) پر | 60 |
| ریٹیڈ آپریشن کرنٹ یعنی AC-3، 400 V (EF001392) پر | 40 |
| ریٹیڈ آپریشن کرنٹ یعنی AC-4، 400 V (EF008495) پر | - |
| ● مین سرکٹ کے شارٹ سرکٹ کے تحفظ کے لیے | |
| AC 50HZ (EF003978) پر ریٹیڈ کنٹرول سپلائی وولٹیج | - |
| AC 60HZ (EF003979) پر ریٹیڈ کنٹرول سپلائی وولٹیج | - |
| مین سرکٹ کے برقی کنکشن کی قسم (EF006819) | Screw connection |
| — محیطی درجہ حرارت پر 690 V تک 40 ° C ریٹیڈ ویلیو | 60 A |
| — محیطی درجہ حرارت پر 690 V تک 60 ° C ریٹیڈ ویلیو | 55 A |
| ● مین کرنٹ سرکٹ کے لیے برقی کنکشن کی قسم | screw-type terminals |
| مرکزی رابطوں کی تعداد جیسا کہ عام طور پر کھلے رابطے (EF001374) | 2 |
| عام طور پر بند رابطوں کی تعداد بطور مرکزی رابطہ (EF001375) | 2 |
| ● اضافی معاون سوئچ بلاک عام کے ساتھ contactor کے | 10 000 000 |
| سگنل <0> کے ساتھ کنٹرول کے لیے الیکٹرانکس کا بقایا کرنٹ | |
| عام طور پر کھلے رابطے کے طور پر معاون رابطوں کی تعداد (EF001376) | 0 |
| ● معاون سوئچ کے شارٹ سرکٹ کے تحفظ کے لیے ضروری ہے۔ | fuse gL/gG: 10 A |
| عام طور پر بند رابطے کے طور پر معاون رابطوں کی تعداد (EF001377) | 0 |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 01.05.2012 |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| ● معاون اور کنٹرول کرنٹ سرکٹ کے لیے برقی کنکشن کی قسم | screw-type terminals |
| ● آلودگی کی ڈگری کے ساتھ مین سرکٹ کی موصلیت کا وولٹیج 3 ریٹیڈ ویلیو | 690 V |
| آپریٹنگ رینج فیکٹر کنٹرول سپلائی وولٹیج DC پر میگنیٹ کوائل کی ریٹیڈ ویلیو | |
| ● آلودگی کی ڈگری کے ساتھ معاون سرکٹ کی موصلیت کا وولٹیج 3 ریٹیڈ ویلیو | 690 V |
| ● رابطہ کار کا اضافی الیکٹرانکس کے ساتھ مطابقت پذیر معاون سوئچ بلاک عام | 5 000 000 |
| آپریٹنگ کرنٹ فی کنڈکٹر کی ریٹیڈ ویلیو کے لیے AC-3 پر 400 V پر بجلی کا نقصان [W] | 2.6 W |
| عام پروڈکٹ کی منظوری EMC فنکشنل سیفٹی/مشینری ٹائپ امتحانی سرٹیفکیٹ کی حفاظت کا اعلان کنفارمیٹی ٹیسٹ سرٹیفکیٹس میرین / شپنگ متفرق اسپیشل ٹیسٹ سرٹیفکیٹ میرین / شپنگ دیگر ریلوے کی تصدیق متفرق خصوصی ٹیسٹ سرٹیفکیٹ | General Product Approval |
