3RT2018-2XB42-2LA2

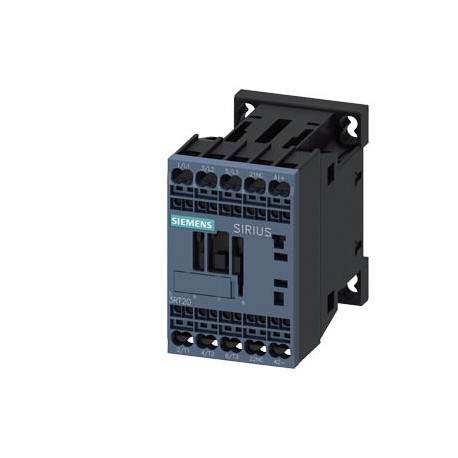

3RT2018-2XB42-2LA2 SIEMENS Contactor for railway, AC-3, 7.5 kW 400 V, 1 NC,24 V DC, 0,7...1,25*US, with inte..
$0.00امریکی ڈالر
4847 اسٹاک میں
اہم وضاحتیں
:Confirmation
EAN:4047621019611
EMC:Functional Safety/Safety of Machinery
یو پی سی:Not available
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| Confirmation | |
| EAN | 4047621019611 |
| EMC | Functional Safety/Safety of Machinery |
| یو پی سی | Not available |
| ای ٹی آئی ایم | 5 |
| آئیڈیا | 4 |
| گہرائی | 73 mm |
| چوڑائی | 45 mm |
| یو این ایس پی ایس سی | 15 |
| eClass | 6 |
| اونچائی | 70 mm |
| - ٹھوس | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²), 2x 4 mm² |
| ● DC میں | 6,7g / 5 ms, 4,2g / 10 ms |
| گروپ کوڈ | R711 |
| arcing وقت | 10 ... 15 ms |
| - اوپر کی طرف | 10 mm |
| ● AC-1 پر | |
| ● AC-3 پر | |
| دھاتی عنصر | LDP----- |
| - آگے | 10 mm |
| ● AC-3e پر | |
| تاریخ 5/14/2022 | Subject to change without notice© Copyright Siemens 2022 |
| پروڈکٹ گروپ | 5330 |
| پروڈکٹ کلاس | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| مقدار کی اکائی | 1 Piece |
| بند ہونے میں تاخیر | |
| افتتاحی تاخیر | |
| - نیچے کی طرف | 10 mm |
| کموڈٹی کوڈ | 85364900 |
| پروڈکٹ فیملی | SIRIUS 3RT contactors with extended application range, 3-pole |
| آخری ترمیم: | 2/1/2022 |
| خالص وزن (کلوگرام) | 0,309 Kg |
| آپریٹنگ طاقت | |
| وولٹیج کی قسم | DC |
| - طرف | 0 mm |
| ● درجہ بند قدر | 24 ... 34 V |
| باندھنے کا طریقہ | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 50022 |
| مصنوعات کی تقریب | |
| ضروری وقفہ کاری | |
| اصل ملک | Germany |
| میرین / شپنگ | other |
| بڑھتے ہوئے پوزیشن | hanging, on horizontal mounting surface |
| آپریٹنگ وولٹیج | |
| مصنوعات کی توسیع | |
| رابطہ کار کا سائز | S00 |
| ● ابتدائی قدر | 0.7 |
| LKZ_FDB/ CatalogID | CC-IC10 |
| پیکیجنگ کی مقدار | 1 |
| موصلیت وولٹیج | |
| مصنوعات کے برانڈ کا نام | SIRIUS |
| ● اسٹوریج کے دوران | -55 ... +80 °C |
| ● لائیو حصوں کے لیے | |
| ● مقناطیسی کنڈلی کا | Spring-type terminals |
| پیکیجنگ کا طول و عرض | 75,00 x 82,00 x 50,00 |
| مصنوعات کی تفصیل | Contactor for railway, AC-3, 7.5 kW 400 V, 1 NC,24 V DC, 0,7...1,25*US, with integrated varistor Size S00, Spring-type terminal suitable for PLC outputs |
| محیطی درجہ حرارت | |
| inrush موجودہ چوٹی | 2.3 A |
| آپریٹنگ فریکوئنسی | |
| آپریشنل کرنٹ | |
| مصنوعات کا عہدہ | Contactor |
| ● زیادہ سے زیادہ AC-4 پر | 250 1/h |
| ● معاون سوئچ | Yes |
| ● آپریشن کے دوران | -40 ... +70 °C |
| ● پورے پیمانے پر قدر | 1.25 |
| مصنوعات کے ڈیزائن | With extended operating range |
| - ٹھوس یا پھنسے ہوئے | 2x (0,5 ... 4 mm²) |
| ● اہم رابطوں کے لیے | |
| ● گراؤنڈ حصوں کے لیے | |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| فیوز لنک کا ڈیزائن | |
| ● 24 V ریٹیڈ ویلیو پر | 10 A |
| ● 48 V ریٹیڈ ویلیو پر | 6 A |
| ● 60 V ریٹیڈ قدر پر | 6 A |
| مصنوعات کی قسم کا عہدہ | 3RT2 |
| اضافے وولٹیج مزاحمت | |
| - 230 V ریٹیڈ ویلیو پر | 4 kW |
| - 400 V ریٹیڈ ویلیو پر | 16 A |
| - 500 V ریٹیڈ ویلیو پر | 12.4 A |
| - 690 V ریٹیڈ ویلیو پر | 8.9 A |
| ● 110 V ریٹیڈ ویلیو پر | 3 A |
| ● 125 V ریٹیڈ ویلیو پر | 2 A |
| ● 220 V ریٹیڈ ویلیو پر | 1 A |
| ● 230 V ریٹیڈ ویلیو پر | 10 A |
| ● 400 V ریٹیڈ ویلیو پر | 5.5 A |
| ● 480 V ریٹیڈ ویلیو پر | 14 A |
| ● 500 V ریٹیڈ ویلیو پر | 2 A |
| ● 600 V ریٹیڈ ویلیو پر | 0.15 A |
| ● 690 V ریٹیڈ ویلیو پر | 4.4 A |
| 3 فیز AC موٹر کے لیے | |
| ● عام رابطہ کار کا | 30 000 000 |
| مقفل روٹر کی موجودہ چوٹی | 0.18 A |
| رشتہ دار نمی کم سے کم | 10 % |
| ● فوری رابطہ | 1 |
| ● ساتھ ساتھ بڑھتے ہوئے | |
| ایکسپورٹ کنٹرول ریگولیشنز | AL : N / ECCN : N |
| ماڈیولر ورژن (EF001126) | true |
| موجودہ اوسط قدر کا انعقاد | 40 mA |
| ● معاون رابطوں کے لیے | |
| معیاری لیڈ ٹائم سابق کام | 80 Day/Days |
| خام مال کے لیے سرچارج | None |
| بغیر لوڈ سوئچنگ فریکوئنسی | |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| ڈی سی پر سپلائی وولٹیج کو کنٹرول کریں۔ | |
| AC-15 پر آپریشنل کرنٹ | |
| DC-12 پر آپریشنل کرنٹ | |
| DC-13 پر آپریشنل کرنٹ | |
| — 110/120 V ریٹیڈ ویلیو پر | 1 hp |
| — 200/208 V ریٹیڈ ویلیو پر | 3 hp |
| — 220/230 V ریٹیڈ ویلیو پر | 5 hp |
| — 460/480 V ریٹیڈ ویلیو پر | 10 hp |
| — 575/600 V ریٹیڈ ویلیو پر | 10 hp |
| ● AC-2 پر AC-3e زیادہ سے زیادہ | 750 1/h |
| ● مین کرنٹ سرکٹ کے لیے | spring-loaded terminals |
| مادہ کی ممانعت (تاریخ) | 10/01/2009 |
| برقی کنکشن کی قسم | |
| ● سنگل فیز AC موٹر کے لیے | |
| اضافے کو دبانے والے کا ڈیزائن | with varistor |
| ● زیادہ سے زیادہ Ith ریٹیڈ قدر پر | 4 mm² |
| inrush موجودہ چوٹی کی مدت | 50 µs |
| مقفل روٹر کی موجودہ اوسط قدر | 0.18 A |
| ● زیادہ سے زیادہ AC-3 ریٹیڈ ویلیو پر | 690 V |
| ● زیادہ سے زیادہ AC-1 ریٹیڈ قدر پر | 4 mm² |
| ● مین سرکٹ ریٹیڈ ویلیو کا | 6 kV |
| مقفل روٹر کرنٹ کا دورانیہ | 250 ms |
| خطرناک ناکامیوں کا تناسب | |
| سائن پلس کے ساتھ جھٹکا مزاحمت | |
| ● گرم آپریٹنگ حالت میں AC پر | 6.6 W |
| ● AC-2 پر 400 V ریٹیڈ ویلیو پر | 16 A |
| ● زیادہ سے زیادہ AC-3e ریٹیڈ ویلیو پر | 690 V |
| ● AC-4 پر 400 V ریٹیڈ ویلیو پر | 11.5 A |
| تھرمل کرنٹ (Ith) 690 V تک | |
| ڈی سی پر مقناطیس کنڈلی کی بند ہونے والی طاقت | 4 W |
| DC میں مقناطیس کنڈلی کی طاقت کو پکڑنا | 0.95 W |
| مصنوعات کی تقریب بس مواصلات | No |
| مکینیکل کارکردگی کا نتیجہ [hp] | |
| ● اہم رابطوں کے لیے AWG کیبلز پر | 2x (20 ... 12) |
| زیادہ سے زیادہ AC-12 پر آپریشنل کرنٹ | 10 A |
| ● معاون سرکٹ کی درجہ بندی کی قیمت | 6 kV |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3RT2018-2XB42-2LA2 |
| ریٹیڈ آپریشن پاور NEMA (EF011960) | 7.3549875 |
| فعال کرنے کے لیے وولٹیج کی قسم (EF008242) | DC |
| مین سرکٹ میں کم از کم کراس سیکشن | |
| ● معاون اور کنٹرول سرکٹ کے لیے | spring-loaded terminals |
| ● مواصلت کے لیے فنکشن ماڈیول | No |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| - اسائنمنٹ کی قسم کے ساتھ 2 درکار ہے۔ | gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 20 A |
| ● بغیر لوڈ کرنٹ شیئر عام | 0.7 W |
| اہم رابطوں کے لیے NC رابطوں کی تعداد | 0 |
| اہم رابطوں کے لیے NO رابطوں کی تعداد | 3 |
| حوالہ کوڈ IEC 81346-2 کے مطابق | Q |
| مستطیل تسلسل پر جھٹکا مزاحمت | |
| ● معاون رابطوں کے لیے رابطہ کار پر | Spring-type terminals |
| مین کرنٹ سرکٹ کے لیے کھمبوں کی تعداد | 3 |
| - کوآرڈینیشن کی قسم کے ساتھ 1 درکار ہے۔ | gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 35 A |
| ● معاون رابطوں کے لیے AWG کیبلز پر | 2x (20 ... 12) |
| مصنوعات کی تقریب شارٹ سرکٹ تحفظ | No |
| ● AC پر گرم آپریٹنگ حالت میں فی قطب | 2.2 W |
| مکینیکل سروس لائف (سوئچنگ سائیکل) | |
| 3 فیز AC موٹر کے لیے فل لوڈ کرنٹ (FLA) | |
| معاون رابطوں کے لیے NC رابطوں کی تعداد | 1 |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم | |
| - کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 2x (0.5 ... 2.5 mm²) |
| کرنٹ کی ریٹیڈ ویلیو کے لیے بجلی کا نقصان [W] | |
| کنٹرول سپلائی وولٹیج کی وولٹیج کی قسم | DC |
| ● آئی ای سی 60947-4-1 کے مطابق آئینے سے رابطہ کریں۔ | Yes |
| ● SN 31920 کے مطابق کم مانگ کی شرح کے ساتھ | 40 % |
| AC-3، 400 V (EF001364) پر ریٹیڈ آپریشن پاور | 7.5 |
| AC-4، 400 V (EF008496) پر ریٹیڈ آپریشن پاور | 5.5 |
| - کور اینڈ پروسیسنگ کے بغیر باریک پھنسے ہوئے ہیں۔ | 2x (0.5 ... 2.5 mm²) |
| ● SN 31920 کے مطابق اعلی مانگ کی شرح کے ساتھ | 73 % |
| DC پر ریٹیڈ کنٹرول سپلائی وولٹیج ہمیں (EF003980) | ['24', '34'] |
| سوئچ آپریٹنگ میکانزم کا کنٹرول ورژن | Standard A1 - A2 |
| ● IEC 60077 ریٹیڈ ویلیو کے مطابق 40 °C تک | 22 A |
| ● IEC 60077 ریٹیڈ ویلیو کے مطابق 70 °C تک | 18 A |
| ریٹیڈ آپریشن کرنٹ یعنی AC-1، 400 V (EF001393) پر | 22 |
| ریٹیڈ آپریشن کرنٹ یعنی AC-3، 400 V (EF001392) پر | 16 |
| ریٹیڈ آپریشن کرنٹ یعنی AC-4، 400 V (EF008495) پر | 11.5 |
| علاقہ مخصوص پرائس گروپ/ ہیڈ کوارٹر پرائس گروپ | 41B / 41B |
| UL کے مطابق معاون رابطوں کی رابطہ کی درجہ بندی | A600 / Q600 |
| IEC 60529 کے مطابق فرنٹ پر ٹچ پروٹیکشن | finger-safe, for vertical contact from the front |
| ● مین سرکٹ کے شارٹ سرکٹ کے تحفظ کے لیے | |
| ● صفر موجودہ زیادہ سے زیادہ پر 1s سوئچنگ تک محدود | 300 A; Use minimum cross-section acc. to AC-1 rated value |
| ● صفر موجودہ زیادہ سے زیادہ پر 5 s سوئچنگ تک محدود | 169 A; Use minimum cross-section acc. to AC-1 rated value |
| SN 31920 کے مطابق اعلی مانگ کی شرح کے ساتھ B10 قدر | 1 000 000 |
| AC 50HZ (EF003978) پر ریٹیڈ کنٹرول سپلائی وولٹیج | - |
| AC 60HZ (EF003979) پر ریٹیڈ کنٹرول سپلائی وولٹیج | - |
| ● صفر موجودہ زیادہ سے زیادہ 10 s سوئچنگ تک محدود | 128 A; Use minimum cross-section acc. to AC-1 rated value |
| ● صفر کرنٹ زیادہ سے زیادہ 30 s سوئچنگ تک محدود | 92 A; Use minimum cross-section acc. to AC-1 rated value |
| ● صفر کرنٹ زیادہ سے زیادہ 60 s سوئچنگ تک محدود | 74 A; Use minimum cross-section acc. to AC-1 rated value |
| AWG نمبر بطور کوڈڈ کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| سطح سمندر سے زیادہ سے زیادہ اونچائی پر تنصیب کی اونچائی | 2 000 m |
| IEC 60529 کے مطابق فرنٹ پر پروٹیکشن کلاس IP | IP20 |
| مین سرکٹ کے برقی کنکشن کی قسم (EF006819) | Spring clamp connection |
| — محیطی درجہ حرارت پر 690 V تک 40 ° C ریٹیڈ ویلیو | 22 A |
| — محیطی درجہ حرارت پر 690 V تک 60 ° C ریٹیڈ ویلیو | 20 A |
| ● آلودگی کی ڈگری کے ساتھ مین سرکٹ کا 3 ریٹیڈ ویلیو | 690 V |
| ● IEC 60947-5-1 کے مطابق مثبت طور پر چلنے والا آپریشن | No |
| مرکزی رابطوں کی تعداد جیسا کہ عام طور پر کھلے رابطے (EF001374) | 3 |
| تقریبا کے لئے آپریٹنگ طاقت. AC-4 پر 200000 آپریٹنگ سائیکل | |
| عام طور پر بند رابطوں کی تعداد بطور مرکزی رابطہ (EF001375) | 0 |
| SN 31920 کے مطابق کم طلب کی شرح کے ساتھ ناکامی کی شرح [FIT] | 100 FIT |
| ● AC-1 پر 400 V پر محیط درجہ حرارت 40 ° C درجہ بندی کی قیمت پر | 22 A |
| ● اضافی معاون سوئچ بلاک عام کے ساتھ contactor کے | 10 000 000 |
| تقریبا کے لئے آپریشنل کرنٹ AC-4 پر 200000 آپریٹنگ سائیکل | |
| رشتہ دار نمی 55 ° C پر IEC 60068-2-30 زیادہ سے زیادہ کے مطابق | 95 % |
| ● آلودگی کی ڈگری کے ساتھ معاون سرکٹ کا 3 ریٹیڈ ویلیو | 690 V |
| عام طور پر کھلے رابطے کے طور پر معاون رابطوں کی تعداد (EF001376) | - |
| 40 ° C تک سرد آپریٹنگ حالت میں کرنٹ کو کم وقت کا سامنا کرنا پڑتا ہے۔ | |
| ● معاون سوئچ کے شارٹ سرکٹ کے تحفظ کے لیے ضروری ہے۔ | gG: 10 A (500 V, 1 kA) |
| عام طور پر بند رابطے کے طور پر معاون رابطوں کی تعداد (EF001377) | 1 |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 01.10.2009 |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| آپریٹنگ رینج فیکٹر کنٹرول سپلائی وولٹیج DC پر مقناطیس کنڈلی کی ریٹیڈ ویلیو | |
| ● رابطہ کار کا اضافی الیکٹرانک طور پر آپٹمائزڈ معاون سوئچ بلاک مخصوص | 5 000 000 |
| EN 60947-1 کے مطابق کوائل اور اہم رابطوں کے درمیان محفوظ تنہائی کے لیے زیادہ سے زیادہ قابل اجازت وولٹیج | 400 V |
| عام پروڈکٹ کی منظوری کی تصدیق KCEMCمشینری کی فنکشنل سیفٹی/حفاظت کنفارمیٹی ٹیسٹ سرٹیفکیٹ ٹائپ ایگزامینیشن سرٹیفیکیٹ یوکے ڈیکلریشن آف کنفرمٹی اسپیشل ٹیسٹ سرٹیفکیٹ ٹائپ ٹیسٹ سرٹیفکیٹ/ٹیسٹ رپورٹ میرین/ شپنگ میرین/ شپنگ وے پر ٹیسٹ کی رپورٹ سرٹیفکیٹ/ٹیسٹ رپورٹسپیشل ٹیسٹ سرٹیفکیٹ ٹرانسپورٹ کی معلومات | General Product Approval |
پروڈکٹ کی وضاحت
contactor for railway applications, AC-3, 7,5kW 400V,1NC,DC 24V, 0,7...1,25*US, with integrated varistor Size S00, spring terminal suitable for PLC outputs. Manufactured to order without the possibili
