3RT2036-1AQ20

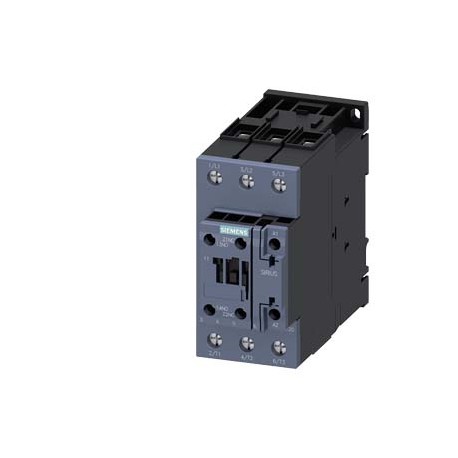

3RT2036-1AQ20 SIEMENS power contactor, AC-3 51 A, 22 kW / 400 V 1 NO + 1 NC, 500 V AC, 50 / 60 Hz, 3-pole, s..
$0.00امریکی ڈالر
3465 اسٹاک میں
اہم وضاحتیں
:
EAN:4011209939912
EMC:Functional Safety/Safety of Machinery
یو پی سی:887621916541
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| EAN | 4011209939912 |
| EMC | Functional Safety/Safety of Machinery |
| یو پی سی | 887621916541 |
| ای ٹی آئی ایم | 5 |
| آئیڈیا | 4 |
| گہرائی | 130 mm |
| چوڑائی | 55 mm |
| یو این ایس پی ایس سی | 15 |
| eClass | 6 |
| اونچائی | 114 mm |
| ● AC میں | 11.8g / 5 ms, 7.4g / 10 ms |
| گروپ کوڈ | R711 |
| arcing وقت | 10 ... 20 ms |
| - اوپر کی طرف | 10 mm |
| ● AC-1 پر | |
| ● AC-3 پر | |
| دھاتی عنصر | LFO----- |
| - آگے | 10 mm |
| ● 50 ہرٹز پر | 0.8 ... 1.1 |
| ● 60 ہرٹز پر | 0.85 ... 1.1 |
| ● AC-3e پر | |
| ● AC-6a پر | |
| تاریخ 5/11/2022 | Subject to change without notice© Copyright Siemens 2022 |
| پروڈکٹ گروپ | 5338 |
| پروڈکٹ کلاس | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| مقدار کی اکائی | 1 Piece |
| بند ہونے میں تاخیر | |
| افتتاحی تاخیر | |
| - نیچے کی طرف | 10 mm |
| کموڈٹی کوڈ | 85364900 |
| پروڈکٹ فیملی | SIRIUS 3RT contactors, 3-pole, up to 250 kW |
| آخری ترمیم: | 2/15/2022 |
| خالص وزن (کلوگرام) | 0,980 Kg |
| آپریٹنگ طاقت | |
| - طرف | 0 mm |
| باندھنے کا طریقہ | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 60715 |
| مصنوعات کی تقریب | |
| ضروری وقفہ کاری | |
| اصل ملک | Germany |
| میرین / شپنگ | other |
| بڑھتے ہوئے پوزیشن | +/-180° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface |
| آپریٹنگ وولٹیج | |
| مصنوعات کی توسیع | |
| رابطہ کار کا سائز | S2 |
| LKZ_FDB/ CatalogID | CC-IC10 |
| پیکیجنگ کی مقدار | 1 |
| موصلیت وولٹیج | |
| مصنوعات کے برانڈ کا نام | SIRIUS |
| ● اسٹوریج کے دوران | -55 ... +80 °C |
| ● لائیو حصوں کے لیے | |
| ● مقناطیسی کنڈلی کا | Screw-type terminals |
| پیکیجنگ کا طول و عرض | 62,00 x 122,50 x 142,00 |
| مصنوعات کی تفصیل | power contactor, AC-3 51 A, 22 kW / 400 V 1 NO + 1 NC, 500 V AC, 50 / 60 Hz, 3-pole, size S2, screw terminal |
| محیطی درجہ حرارت | |
| آپریٹنگ فریکوئنسی | |
| آپریشنل کرنٹ | |
| مصنوعات کا عہدہ | Power contactor |
| استعمال کے لئے موزوں ہے | |
| ● زیادہ سے زیادہ AC-1 پر | 1 000 1/h |
| ● زیادہ سے زیادہ AC-2 پر | 600 1/h |
| ● زیادہ سے زیادہ AC-3 پر | 800 1/h |
| ● زیادہ سے زیادہ AC-4 پر | 250 1/h |
| ● AC-3e زیادہ سے زیادہ پر | 800 1/h |
| ● معاون سوئچ | Yes |
| ● آپریشن کے دوران | -25 ... +60 °C |
| - ٹھوس یا پھنسے ہوئے | 2x (1 ... 35 mm²), 1x (1 ... 50 mm²) |
| ● اہم رابطوں کے لیے | |
| ● ٹھوس یا پھنسے ہوئے | 0.5 ... 2.5 mm² |
| ● گراؤنڈ حصوں کے لیے | |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| فیوز لنک کا ڈیزائن | |
| - 24 V ریٹیڈ ویلیو پر | 55 A |
| ● 24 V ریٹیڈ ویلیو پر | 10 A |
| ● 48 V ریٹیڈ ویلیو پر | 6 A |
| ● 60 V ریٹیڈ قدر پر | 6 A |
| مصنوعات کی قسم کا عہدہ | 3RT2 |
| اضافے وولٹیج مزاحمت | |
| - 110 V ریٹیڈ ویلیو پر | 4.5 A |
| - 220 V ریٹیڈ ویلیو پر | 1 A |
| - 230 V ریٹیڈ ویلیو پر | 15 kW |
| - 400 V ریٹیڈ ویلیو پر | 51 A |
| — 440 V ریٹیڈ ویلیو پر | 0.4 A |
| - 500 V ریٹیڈ ویلیو پر | 51 A |
| - 600 V ریٹیڈ ویلیو پر | 0.25 A |
| - 690 V ریٹیڈ ویلیو پر | 24 A |
| ● 110 V ریٹیڈ ویلیو پر | 3 A |
| ● 125 V ریٹیڈ ویلیو پر | 2 A |
| ● 220 V ریٹیڈ ویلیو پر | 1 A |
| ● 230 V ریٹیڈ ویلیو پر | 10 A |
| ● 400 V ریٹیڈ ویلیو پر | 24 A |
| ● 480 V ریٹیڈ ویلیو پر | 52 A |
| ● 50 Hz ریٹیڈ ویلیو پر | 500 V |
| ● 500 V ریٹیڈ ویلیو پر | 2 A |
| ● 60 Hz ریٹیڈ ویلیو پر | 500 V |
| ● 600 V ریٹیڈ ویلیو پر | 0.15 A |
| ● 690 V ریٹیڈ ویلیو پر | 20 A |
| 3 فیز AC موٹر کے لیے | |
| ● عام رابطہ کار کا | 10 000 000 |
| رشتہ دار نمی کم سے کم | 10 % |
| ● ساتھ ساتھ بڑھتے ہوئے | |
| ایکسپورٹ کنٹرول ریگولیشنز | AL : N / ECCN : N |
| ماڈیولر ورژن (EF001126) | true |
| ● معاون رابطوں کے لیے | |
| معیاری لیڈ ٹائم سابق کام | 50 Day/Days |
| خام مال کے لیے سرچارج | None |
| بغیر لوڈ سوئچنگ فریکوئنسی | |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| AC میں سپلائی وولٹیج کو کنٹرول کریں۔ | |
| AC-15 پر آپریشنل کرنٹ | |
| DC-12 پر آپریشنل کرنٹ | |
| DC-13 پر آپریشنل کرنٹ | |
| — 110/120 V ریٹیڈ ویلیو پر | 3 hp |
| — 200/208 V ریٹیڈ ویلیو پر | 15 hp |
| — 220/230 V ریٹیڈ ویلیو پر | 15 hp |
| — 460/480 V ریٹیڈ ویلیو پر | 40 hp |
| — 575/600 V ریٹیڈ ویلیو پر | 50 hp |
| ● مین کرنٹ سرکٹ کے لیے | screw-type terminals |
| مادہ کی ممانعت (تاریخ) | 10/01/2014 |
| برقی کنکشن کی قسم | |
| ● DC-1 پر 1 موجودہ راستے پر | |
| ● سنگل فیز AC موٹر کے لیے | |
| ● زیادہ سے زیادہ AC-3 ریٹیڈ ویلیو پر | 690 V |
| ● مین سرکٹ ریٹیڈ ویلیو کا | 6 kV |
| خطرناک ناکامیوں کا تناسب | |
| سائن پلس کے ساتھ جھٹکا مزاحمت | |
| ● گرم آپریٹنگ حالت میں AC پر | 12 W |
| ● AC-2 پر 400 V ریٹیڈ ویلیو پر | 22 kW |
| ● زیادہ سے زیادہ AC-3e ریٹیڈ ویلیو پر | 690 V |
| ● AC-4 پر 400 V ریٹیڈ ویلیو پر | 41 A |
| ● حفاظت سے متعلق سوئچنگ آف | Yes |
| AC-6a پر آپریٹنگ ظاہری طاقت | |
| مکینیکل کارکردگی کا نتیجہ [hp] | |
| ● اہم رابطوں کے لیے AWG کیبلز پر | 2x (18 ... 2), 1x (18 ... 1) |
| زیادہ سے زیادہ AC-12 پر آپریشنل کرنٹ | 10 A |
| ● AC-5a پر 690 V ریٹیڈ ویلیو تک | 61.6 A |
| ● AC-5b پر 400 V ریٹیڈ ویلیو تک | 41.5 A |
| ● معاون سرکٹ کی درجہ بندی کی قیمت | 6 kV |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3RT2036-1AQ20 |
| ریٹیڈ آپریشن پاور NEMA (EF011960) | 29.41995 |
| فعال کرنے کے لیے وولٹیج کی قسم (EF008242) | AC |
| ● 1 موجودہ راستے پر DC-3 پر DC-5 پر | |
| ● معاون اور کنٹرول سرکٹ کے لیے | screw-type terminals |
| ● مواصلت کے لیے فنکشن ماڈیول | No |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| - اسائنمنٹ کی قسم کے ساتھ 2 درکار ہے۔ | gG: 80A (690V,100kA), aM: 50A (690V,100kA), BS88: 63A (415V,80kA) |
| ● بغیر لوڈ کرنٹ شیئر عام | 17.2 W |
| اہم رابطوں کے لیے NO رابطوں کی تعداد | 3 |
| حوالہ کوڈ IEC 81346-2 کے مطابق | Q |
| مستطیل تسلسل پر جھٹکا مزاحمت | |
| ● معاون رابطوں کے لیے رابطہ کار پر | Screw-type terminals |
| مین کرنٹ سرکٹ کے لیے کھمبوں کی تعداد | 3 |
| - کوآرڈینیشن کی قسم کے ساتھ 1 درکار ہے۔ | gG: 160 A (690 V, 100 kA), aM: 80 A (690 V, 100 kA), BS88: 125 A (415 V, 80 kA) |
| ● معاون رابطوں کے لیے AWG کیبلز پر | 2x (20 ... 16), 2x (18 ... 14) |
| معاون رابطوں کے رابطے کی وشوسنییتا | 1 faulty switching per 100 million (17 V, 1 mA) |
| ● AC پر گرم آپریٹنگ حالت میں فی قطب | 4 W |
| مکینیکل سروس لائف (سوئچنگ سائیکل) | |
| ● DC-1 پر سیریز میں 2 موجودہ راستوں کے ساتھ | |
| ● DC-1 پر سیریز میں 3 موجودہ راستوں کے ساتھ | |
| AC میں مقناطیسی کنڈلی کی ظاہری ہولڈنگ پاور | |
| AC میں مقناطیسی کنڈلی کی ظاہری پک اپ پاور | |
| 3 فیز AC موٹر کے لیے فل لوڈ کرنٹ (FLA) | |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم | |
| - کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 2x (1 ... 25 mm²), 1x (1 ... 35 mm²) |
| ● کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 1 ... 35 mm² |
| کرنٹ کی ریٹیڈ ویلیو کے لیے بجلی کا نقصان [W] | |
| کنٹرول سپلائی وولٹیج کی وولٹیج کی قسم | AC |
| ● آئی ای سی 60947-4-1 کے مطابق آئینے سے رابطہ کریں۔ | Yes |
| ● SN 31920 کے مطابق کم مانگ کی شرح کے ساتھ | 40 % |
| AC-3، 400 V (EF001364) پر ریٹیڈ آپریشن پاور | 22.0 |
| AC-4، 400 V (EF008496) پر ریٹیڈ آپریشن پاور | - |
| ● SN 31920 کے مطابق اعلی مانگ کی شرح کے ساتھ | 73 % |
| DC پر ریٹیڈ کنٹرول سپلائی وولٹیج ہمیں (EF003980) | ['-', '-'] |
| سوئچ آپریٹنگ میکانزم کا کنٹرول ورژن | Standard A1 - A2 |
| ● DC-3 پر DC-5 پر سیریز میں 2 موجودہ راستوں کے ساتھ | |
| ● DC-3 پر DC-5 پر سیریز میں 3 موجودہ راستوں کے ساتھ | |
| ریٹیڈ آپریشن کرنٹ یعنی AC-1، 400 V (EF001393) پر | 70 |
| ریٹیڈ آپریشن کرنٹ یعنی AC-3، 400 V (EF001392) پر | 50 |
| ریٹیڈ آپریشن کرنٹ یعنی AC-4، 400 V (EF008495) پر | 41 |
| علاقہ مخصوص پرائس گروپ/ ہیڈ کوارٹر پرائس گروپ | 41B / 41B |
| UL کے مطابق معاون رابطوں کی رابطہ کی درجہ بندی | A600 / P600 |
| IEC 60529 کے مطابق فرنٹ پر ٹچ پروٹیکشن | finger-safe, for vertical contact from the front |
| ● مین سرکٹ کے شارٹ سرکٹ کے تحفظ کے لیے | |
| ● صفر موجودہ زیادہ سے زیادہ پر 1s سوئچنگ تک محدود | 937 A; Use minimum cross-section acc. to AC-1 rated value |
| ● صفر موجودہ زیادہ سے زیادہ پر 5 s سوئچنگ تک محدود | 697 A; Use minimum cross-section acc. to AC-1 rated value |
| SN 31920 کے مطابق اعلی مانگ کی شرح کے ساتھ B10 قدر | 1 000 000 |
| AC 50HZ (EF003978) پر ریٹیڈ کنٹرول سپلائی وولٹیج | - |
| AC 60HZ (EF003979) پر ریٹیڈ کنٹرول سپلائی وولٹیج | - |
| اہم رابطوں کے لیے کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| کنڈلی کی بند ہونے والی طاقت کے ساتھ آنے والی طاقت کا عنصر | |
| ● صفر موجودہ زیادہ سے زیادہ 10 s سوئچنگ تک محدود | 468 A; Use minimum cross-section acc. to AC-1 rated value |
| ● صفر کرنٹ زیادہ سے زیادہ 30 s سوئچنگ تک محدود | 282 A; Use minimum cross-section acc. to AC-1 rated value |
| ● صفر کرنٹ زیادہ سے زیادہ 60 s سوئچنگ تک محدود | 229 A; Use minimum cross-section acc. to AC-1 rated value |
| AWG نمبر بطور کوڈڈ کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| سطح سمندر سے زیادہ سے زیادہ اونچائی پر تنصیب کی اونچائی | 2 000 m |
| IEC 60529 کے مطابق فرنٹ پر پروٹیکشن کلاس IP | IP20 |
| — موجودہ چوٹی کی قدر کے لیے 230 V تک n=20 درجہ بند قدر | 43.2 A |
| — موجودہ چوٹی کی قیمت کے لیے 230 V تک n=30 درجہ بند قدر | 28.8 A |
| — موجودہ چوٹی کی قیمت کے لیے 400 V تک n=20 درجہ بند قدر | 43.2 A |
| — موجودہ چوٹی کی قیمت کے لیے 400 V تک n=30 درجہ بندی کی قدر | 28.8 A |
| - موجودہ چوٹی کی قیمت کے لیے 500 V تک n=20 درجہ بند قدر | 43.2 A |
| — موجودہ چوٹی کی قیمت کے لیے 500 V تک n=30 درجہ بند قدر | 28.8 A |
| — موجودہ چوٹی کی قیمت کے لیے 690 V تک n=20 درجہ بند قدر | 24 A |
| — موجودہ چوٹی کی قیمت n=30 درجہ بندی کی قدر کے لیے 690 V تک | 24 A |
| ● موجودہ چوٹی کی قیمت n=20 درجہ بند قدر کے لیے 230 V تک | 17.2 kVA |
| ● موجودہ چوٹی کی قیمت n=30 ریٹیڈ ویلیو کے لیے 230 V تک | 11.4 kVA |
| ● موجودہ چوٹی کی قیمت n=20 درجہ بند قدر کے لیے 400 V تک | 29.9 kVA |
| ● موجودہ چوٹی کی قیمت n=30 ریٹیڈ ویلیو کے لیے 400 V تک | 19.9 kVA |
| ● موجودہ چوٹی کی قیمت n=20 درجہ بند قدر کے لیے 500 V تک | 37.4 kVA |
| ● موجودہ چوٹی کی قیمت n=30 درجہ بند قدر کے لیے 500 V تک | 24.9 kVA |
| ● موجودہ چوٹی کی قیمت کے لیے 690 V تک n=20 درجہ بند قدر | 28.6 kVA |
| ● موجودہ چوٹی کی قیمت n=30 درجہ بند قدر کے لیے 690 V تک | 28.6 kVA |
| مین سرکٹ کے برقی کنکشن کی قسم (EF006819) | Screw connection |
| کنڈلی کی ہولڈنگ پاور کے ساتھ آنے والی طاقت کا عنصر | |
| — محیطی درجہ حرارت پر 690 V تک 40 ° C ریٹیڈ ویلیو | 70 A |
| — محیطی درجہ حرارت پر 690 V تک 60 ° C ریٹیڈ ویلیو | 60 A |
| معاون رابطوں کے لیے کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| ● آلودگی کی ڈگری کے ساتھ مین سرکٹ کا 3 ریٹیڈ ویلیو | 690 V |
| ● IEC 60947-5-1 کے مطابق مثبت طور پر چلنے والا آپریشن | No |
| مرکزی رابطوں کی تعداد جیسا کہ عام طور پر کھلے رابطے (EF001374) | 3 |
| تقریبا کے لئے آپریٹنگ طاقت. AC-4 پر 200000 آپریٹنگ سائیکل | |
| عام طور پر بند رابطوں کی تعداد بطور مرکزی رابطہ (EF001375) | - |
| SN 31920 کے مطابق کم طلب کی شرح کے ساتھ ناکامی کی شرح [FIT] | 100 FIT |
| ● AC-1 پر 400 V پر محیط درجہ حرارت 40 ° C درجہ بندی کی قیمت پر | 70 A |
| ● اضافی معاون سوئچ بلاک عام کے ساتھ contactor کے | 10 000 000 |
| تقریبا کے لئے آپریشنل کرنٹ AC-4 پر 200000 آپریٹنگ سائیکل | |
| رشتہ دار نمی 55 ° C پر IEC 60068-2-30 زیادہ سے زیادہ کے مطابق | 95 % |
| ● آلودگی کی ڈگری کے ساتھ معاون سرکٹ کا 3 ریٹیڈ ویلیو | 690 V |
| عام طور پر کھلے رابطے کے طور پر معاون رابطوں کی تعداد (EF001376) | 1 |
| مین سرکٹ میں کم از کم کراس سیکشن زیادہ سے زیادہ AC-1 ریٹیڈ ویلیو پر | 25 mm² |
| 40 ° C تک سرد آپریٹنگ حالت میں کرنٹ کو کم وقت کا سامنا کرنا پڑتا ہے۔ | |
| ● معاون سوئچ کے شارٹ سرکٹ کے تحفظ کے لیے ضروری ہے۔ | gG: 10 A (500 V, 1 kA) |
| عام طور پر بند رابطے کے طور پر معاون رابطوں کی تعداد (EF001377) | 1 |
| معاون رابطوں کے لیے NC رابطوں کی تعداد فوری رابطہ | 1 |
| معاون رابطوں کے لیے NO رابطوں کی تعداد فوری رابطہ | 1 |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 01.10.2014 |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| آپریٹنگ رینج فیکٹر کنٹرول سپلائی وولٹیج AC پر میگنیٹ کوائل کی ریٹیڈ ویلیو | |
| ● رابطہ کار کا اضافی الیکٹرانک طور پر آپٹمائزڈ معاون سوئچ بلاک مخصوص | 5 000 000 |
| EN 60947-1 کے مطابق کوائل اور اہم رابطوں کے درمیان محفوظ تنہائی کے لیے زیادہ سے زیادہ قابل اجازت وولٹیج | 400 V |
| عام پروڈکٹ کی منظوری کی تصدیق کے سی ای ایم سی فنکشنل سیفٹی/مشینری کی حفاظت کنفارمیٹی ٹیسٹ سرٹیفکیٹس کا اعلان قسم امتحانی سرٹیفیکیٹ یو کے کنفارمیٹی ٹائپ ٹیسٹ سرٹیفکیٹ کا اعلان شاک ٹرانسپورٹ کی معلومات | General Product Approval |
پروڈکٹ کی وضاحت
CONTACTOR 3 POLES, SIZE S2, 50A AC-3, AC 500V 50/60HZ, 22KW / 400V, 1NA+1NC, SCREW TERMINALS. Manufactured to order. Non-Cancelable Non-Returnable.
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
پروڈکٹ دستاویزات
ڈیٹا شیٹ
تکنیکی تفصیلات اور کارکردگی کے ڈیٹا
یوزر مینول
انسٹالیشن اور آپریشن گائیڈ
