اسٹاک میں ہاٹ پروڈکٹ
3RT2446-1NE30

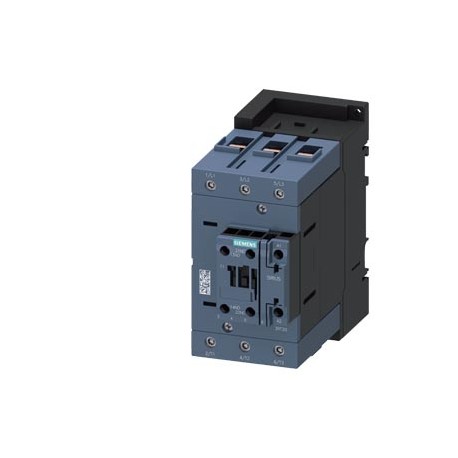

3RT2446-1NE30 SIEMENS Contactor, AC-1, 140 A/690 V/40 °C, S3, 3-pole, 48-80 V AC/DC, with varistor, 1 NO+1 N..
$0.00امریکی ڈالر
4892 اسٹاک میں
اہم وضاحتیں
:Confirmation
EAN:4047621028026
EMC:Functional Safety/Safety of Machinery
یو پی سی:195125050037
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| Confirmation | |
| EAN | 4047621028026 |
| EMC | Functional Safety/Safety of Machinery |
| یو پی سی | 195125050037 |
| ای ٹی آئی ایم | 5 |
| آئیڈیا | 4 |
| گہرائی | 152 mm |
| دوسرے | Railway |
| چوڑائی | 70 mm |
| یو این ایس پی ایس سی | 15 |
| eClass | 6 |
| اونچائی | 140 mm |
| - ٹھوس | 2x (2.5 ... 16 mm²) |
| ● AC میں | 6.7 g / 5 ms, 4.0 g / 10 ms |
| ● DC میں | 6.7 g / 5 ms, 4.0 g / 10 ms |
| ● ٹھوس | 2.5 ... 16 mm² |
| گروپ کوڈ | R711 |
| arcing وقت | 10 ... 20 ms |
| - اوپر کی طرف | 10 mm |
| ● AC-1 پر | |
| ● AC-3 پر | |
| تصدیق | Vibration and Shock |
| تاریخ 5/6/2022 | Subject to change without notice© Copyright Siemens 2022 |
| دھاتی عنصر | LEO----- |
| - آگے | 20 mm |
| - پھنسے ہوئے | 2x (2,5 ... 16 mm²), 2x (10 ... 50 mm²), 1x (10 ... 70 mm²) |
| ● 50 ہرٹز پر | 0.8 ... 1.1 |
| ● 60 ہرٹز پر | 0.8 ... 1.1 |
| ● پھنسے ہوئے | 6 ... 70 mm² |
| پروڈکٹ گروپ | 5370 |
| پروڈکٹ کلاس | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| مقدار کی اکائی | 1 Piece |
| بند ہونے میں تاخیر | |
| افتتاحی تاخیر | |
| - نیچے کی طرف | 10 mm |
| کموڈٹی کوڈ | 85364900 |
| پروڈکٹ فیملی | SIRIUS 3RT.4 contactors for weak or non-inductive loads (AC-1), 3-pole up to 2 650 A |
| آخری ترمیم: | 3/15/2022 |
| ● منسلک | 2 |
| خالص وزن (کلوگرام) | 1,808 Kg |
| وولٹیج کی قسم | AC/DC |
| - طرف | 0 mm |
| ● درجہ بند قدر | 48 ... 80 V |
| باندھنے کا طریقہ | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 60715 |
| مصنوعات کی تقریب | |
| ضروری وقفہ کاری | |
| اصل ملک | Germany |
| بڑھتے ہوئے پوزیشن | +/-180° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface |
| مصنوعات کی توسیع | |
| رابطہ کار کا سائز | S3 |
| ● ابتدائی قدر | 0.8 |
| LKZ_FDB/ CatalogID | CC-IC10 |
| پیکیجنگ کی مقدار | 1 |
| موصلیت وولٹیج | |
| مصنوعات کے برانڈ کا نام | SIRIUS |
| ● اسٹوریج کے دوران | -55 ... +80 °C |
| ● لائیو حصوں کے لیے | |
| ● مقناطیسی کنڈلی کا | Screw-type terminals |
| پیکیجنگ کا طول و عرض | 80,00 x 161,00 x 170,00 |
| مصنوعات کی تفصیل | Contactor, AC-1, 140 A/690 V/40 °C, S3, 3-pole, 48-80 V AC/DC, with varistor, 1 NO+1 NC, box terminal/screw terminal |
| محیطی درجہ حرارت | |
| inrush موجودہ چوٹی | 1.1 A |
| آپریشنل کرنٹ | |
| مصنوعات کا عہدہ | Contactor |
| ● معاون سوئچ | Yes |
| ● آپریشن کے دوران | -25 ... +60 °C |
| ● پورے پیمانے پر قدر | 1.1 |
| - ٹھوس یا پھنسے ہوئے | 2x (2.5 ... 16 mm²), 2x (10 ... 50 mm²), 1x (10 ... 70 mm²) |
| ● اہم رابطوں کے لیے | |
| ● ٹھوس یا پھنسے ہوئے | 4 ... 70 mm² |
| ● گراؤنڈ حصوں کے لیے | |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| فیوز لنک کا ڈیزائن | |
| ● 24 V ریٹیڈ ویلیو پر | 10 A |
| ● 48 V ریٹیڈ ویلیو پر | 2 A |
| ● 60 V ریٹیڈ قدر پر | 2 A |
| مصنوعات کی قسم کا عہدہ | 3RT24 |
| اضافے وولٹیج مزاحمت | |
| - 400 V ریٹیڈ ویلیو پر | 44 A |
| - 690 V ریٹیڈ ویلیو پر | 44 A |
| ● 110 V ریٹیڈ ویلیو پر | 1 A |
| ● 125 V ریٹیڈ ویلیو پر | 0.9 A |
| ● 220 V ریٹیڈ ویلیو پر | 0.3 A |
| ● 230 V ریٹیڈ ویلیو پر | 6 A |
| ● 400 V ریٹیڈ ویلیو پر | 3 A |
| ● 50 Hz ریٹیڈ ویلیو پر | 48 ... 80 V |
| ● 500 V ریٹیڈ ویلیو پر | 2 A |
| ● 60 Hz ریٹیڈ ویلیو پر | 48 ... 80 V |
| ● 600 V ریٹیڈ ویلیو پر | 0.1 A |
| ● 690 V ریٹیڈ ویلیو پر | 1 A |
| ● عام رابطہ کار کا | 10 000 000 |
| مقفل روٹر کی موجودہ چوٹی | 2.3 A |
| رشتہ دار نمی کم سے کم | 10 % |
| ● فوری رابطہ | 1 |
| ● ساتھ ساتھ بڑھتے ہوئے | |
| ایکسپورٹ کنٹرول ریگولیشنز | AL : N / ECCN : EAR99 |
| ماڈیولر ورژن (EF001126) | true |
| موجودہ اوسط قدر کا انعقاد | 15 mA |
| ● معاون رابطوں کے لیے | |
| معیاری لیڈ ٹائم سابق کام | 40 Day/Days |
| خام مال کے لیے سرچارج | None |
| بغیر لوڈ سوئچنگ فریکوئنسی | |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| AC میں سپلائی وولٹیج کو کنٹرول کریں۔ | |
| ڈی سی پر سپلائی وولٹیج کو کنٹرول کریں۔ | |
| AC-15 پر آپریشنل کرنٹ | |
| DC-13 پر آپریشنل کرنٹ | |
| ● مین کرنٹ سرکٹ کے لیے | box terminal |
| مادہ کی ممانعت (تاریخ) | 04/28/2017 |
| برقی کنکشن کی قسم | |
| اضافے کو دبانے والے کا ڈیزائن | with varistor |
| inrush موجودہ چوٹی کی مدت | 50 µs |
| مقفل روٹر کی موجودہ اوسط قدر | 0.8 A |
| ● مین سرکٹ ریٹیڈ ویلیو کا | 8 kV |
| مقفل روٹر کرنٹ کا دورانیہ | 150 ms |
| خطرناک ناکامیوں کا تناسب | |
| سائن پلس کے ساتھ جھٹکا مزاحمت | |
| ● گرم آپریٹنگ حالت میں AC پر | 29.4 W |
| ڈی سی پر مقناطیس کنڈلی کی بند ہونے والی طاقت | 76 W |
| DC میں مقناطیس کنڈلی کی طاقت کو پکڑنا | 1.8 W |
| زیادہ سے زیادہ AC-1 پر آپریٹنگ فریکوئنسی | 650 1/h |
| ● اہم رابطوں کے لیے AWG کیبلز پر | 2x (10 ... 1/0), 1x (10 ... 2) |
| زیادہ سے زیادہ AC-12 پر آپریشنل کرنٹ | 10 A |
| ● معاون سرکٹ کی درجہ بندی کی قیمت | 6 kV |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3RT2446-1NE30 |
| ریٹیڈ آپریشن پاور NEMA (EF011960) | - |
| فعال کرنے کے لیے وولٹیج کی قسم (EF008242) | AC/DC |
| ● معاون اور کنٹرول سرکٹ کے لیے | screw-type terminals |
| ● مواصلت کے لیے فنکشن ماڈیول | No |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| - اسائنمنٹ کی قسم کے ساتھ 2 درکار ہے۔ | gR: 250 A (690 V, 100 kA) |
| ● بغیر لوڈ کرنٹ شیئر عام | 1.8 W |
| اہم رابطوں کے لیے NC رابطوں کی تعداد | 0 |
| اہم رابطوں کے لیے NO رابطوں کی تعداد | 3 |
| حوالہ کوڈ IEC 81346-2 کے مطابق | Q |
| مستطیل تسلسل پر جھٹکا مزاحمت | |
| ● معاون رابطوں کے لیے رابطہ کار پر | Screw-type terminals |
| مین کرنٹ سرکٹ کے لیے کھمبوں کی تعداد | 3 |
| مین کرنٹ سرکٹ کے لیے وولٹیج کی قسم | AC |
| - کوآرڈینیشن کی قسم کے ساتھ 1 درکار ہے۔ | gG: 250 A (690 V,100 kA) |
| ● معاون رابطوں کے لیے AWG کیبلز پر | 2x (20 ... 16), 2x (18 ... 14) |
| معاون رابطوں کے رابطے کی وشوسنییتا | 1 faulty switching per 100 million (17 V, 1 mA) |
| مصنوعات کی تقریب شارٹ سرکٹ تحفظ | No |
| ● AC پر گرم آپریٹنگ حالت میں فی قطب | 9.8 W |
| مکینیکل سروس لائف (سوئچنگ سائیکل) | |
| AC میں مقناطیسی کنڈلی کی ظاہری ہولڈنگ پاور | |
| AC میں مقناطیسی کنڈلی کی ظاہری پک اپ پاور | |
| معاون رابطوں کے لیے NC رابطوں کی تعداد | 1 |
| معاون رابطوں کے لیے NO رابطوں کی تعداد | 1 |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم | |
| - کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 2x (2.5 ... 35 mm²), 1x (2.5 ... 50 mm²) |
| ● کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 2.5 ... 50 mm² |
| کرنٹ کی ریٹیڈ ویلیو کے لیے بجلی کا نقصان [W] | |
| کنٹرول سپلائی وولٹیج کی وولٹیج کی قسم | AC/DC |
| ● آئی ای سی 60947-4-1 کے مطابق آئینے سے رابطہ کریں۔ | Yes |
| ● SN 31920 کے مطابق کم مانگ کی شرح کے ساتھ | 40 % |
| AC-3، 400 V (EF001364) پر ریٹیڈ آپریشن پاور | - |
| AC-4، 400 V (EF008496) پر ریٹیڈ آپریشن پاور | - |
| ● SN 31920 کے مطابق اعلی مانگ کی شرح کے ساتھ | 73 % |
| DC پر ریٹیڈ کنٹرول سپلائی وولٹیج ہمیں (EF003980) | ['48', '80'] |
| سوئچ آپریٹنگ میکانزم کا کنٹرول ورژن | Standard A1 - A2 |
| ریٹیڈ آپریشن کرنٹ یعنی AC-1، 400 V (EF001393) پر | 140 |
| ریٹیڈ آپریشن کرنٹ یعنی AC-3، 400 V (EF001392) پر | - |
| ریٹیڈ آپریشن کرنٹ یعنی AC-4، 400 V (EF008495) پر | - |
| علاقہ مخصوص پرائس گروپ/ ہیڈ کوارٹر پرائس گروپ | 41B / 41B |
| IEC 60529 کے مطابق فرنٹ پر ٹچ پروٹیکشن | finger-safe, for vertical contact from the front |
| ● مین سرکٹ کے شارٹ سرکٹ کے تحفظ کے لیے | |
| AC 50HZ (EF003978) پر ریٹیڈ کنٹرول سپلائی وولٹیج | ['48.0', '80.0'] |
| AC 60HZ (EF003979) پر ریٹیڈ کنٹرول سپلائی وولٹیج | ['48.0', '80.0'] |
| اہم رابطوں کے لیے کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| سطح سمندر سے زیادہ سے زیادہ اونچائی پر تنصیب کی اونچائی | 2 000 m |
| IEC 60529 کے مطابق فرنٹ پر پروٹیکشن کلاس IP | IP20 |
| مین سرکٹ کے برقی کنکشن کی قسم (EF006819) | Frame clamp |
| — محیطی درجہ حرارت پر 690 V تک 40 ° C ریٹیڈ ویلیو | 140 A |
| — محیطی درجہ حرارت پر 690 V تک 55 ° C ریٹیڈ ویلیو | 130 A |
| — محیطی درجہ حرارت پر 690 V تک 60 ° C ریٹیڈ ویلیو | 130 A |
| معاون رابطوں کے لیے کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| — محیطی درجہ حرارت 40 °C درجہ بندی کی قیمت پر 1000 V تک | 60 A |
| — محیطی درجہ حرارت 60 °C درجہ بندی کی قیمت پر 1000 V تک | 60 A |
| ● آلودگی کی ڈگری کے ساتھ مین سرکٹ کا 3 ریٹیڈ ویلیو | 1 000 V |
| ● IEC 60947-5-1 کے مطابق مثبت طور پر چلنے والا آپریشن | No |
| مرکزی رابطوں کی تعداد جیسا کہ عام طور پر کھلے رابطے (EF001374) | 3 |
| عام طور پر بند رابطوں کی تعداد بطور مرکزی رابطہ (EF001375) | - |
| ● اضافی معاون سوئچ بلاک عام کے ساتھ contactor کے | 10 000 000 |
| رشتہ دار نمی 55 ° C پر IEC 60068-2-30 زیادہ سے زیادہ کے مطابق | 95 % |
| ● آلودگی کی ڈگری کے ساتھ معاون سرکٹ کا 3 ریٹیڈ ویلیو | 690 V |
| عام طور پر کھلے رابطے کے طور پر معاون رابطوں کی تعداد (EF001376) | 1 |
| مین سرکٹ میں کم از کم کراس سیکشن زیادہ سے زیادہ AC-1 ریٹیڈ ویلیو پر | 50 mm² |
| ● معاون سوئچ کے شارٹ سرکٹ کے تحفظ کے لیے ضروری ہے۔ | gG: 10 A (500 V, 1 kA) |
| عام طور پر بند رابطے کے طور پر معاون رابطوں کی تعداد (EF001377) | 1 |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 28.04.2017 |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| آپریٹنگ رینج فیکٹر کنٹرول سپلائی وولٹیج AC پر میگنیٹ کوائل کی ریٹیڈ ویلیو | |
| آپریٹنگ رینج فیکٹر کنٹرول سپلائی وولٹیج DC پر مقناطیس کنڈلی کی ریٹیڈ ویلیو | |
| ● رابطہ کار کا اضافی الیکٹرانک طور پر آپٹمائزڈ معاون سوئچ بلاک مخصوص | 5 000 000 |
| معاون سوئچ کے شارٹ سرکٹ سے تحفظ کے لیے چھوٹے سرکٹ بریکر کا ڈیزائن درکار ہے | gG: 10 A (230 V, 400 A) |
| عام پروڈکٹ کی منظوری کی تصدیق کے سی ای ایم سی فنکشنل سیفٹی/مشینری کی حفاظت کا اعلان کنفارمیٹی ٹیسٹ سرٹیفکیٹس ٹائپ ایگزامینیشن سرٹیفیکیٹ یوکے ڈیکلریشن آف کنفارمیٹی اسپیشل ٹیسٹ سرٹیفکیٹ ٹائپ ٹیسٹ سرٹیفکیٹ/ٹیسٹ رپورٹ میرین/ شپنگ دیگر ریل وے پورٹ خطرناک معلومات | General Product Approval |
پروڈکٹ کی وضاحت
CONTACTOR,AC1:140A, 48-80 V AC/DC, 3-POLE, 3NO, SIZE: S3, SCREW TERMINALS 1NO+1NC, VARISTOR INTEGR.. Manufactured to order. Non-Cancelable Non-Returnable.
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
پروڈکٹ دستاویزات
ڈیٹا شیٹ
تکنیکی تفصیلات اور کارکردگی کے ڈیٹا
یوزر مینول
انسٹالیشن اور آپریشن گائیڈ
