3TC5217-0AE4

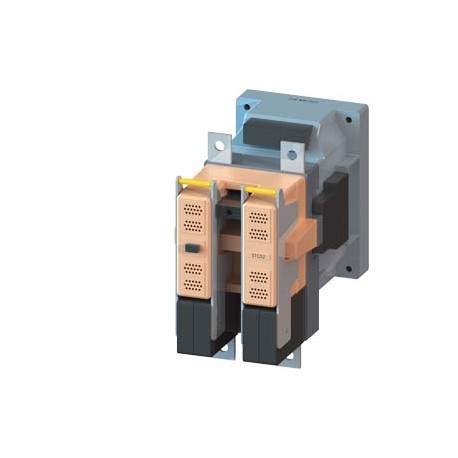

3TC5217-0AE4 SIEMENS Contactor, Size 8, 2-pole, DC-3 and 5, 220 A Auxiliary switch 22 (2 NO + 2 NC) 60 V DC ..
$0.00امریکی ڈالر
3891 اسٹاک میں
اہم وضاحتیں
:Confirmation
EAN:4011209123144
یو پی سی:Not available
ای ٹی آئی ایم:5
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| Confirmation | |
| EAN | 4011209123144 |
| یو پی سی | Not available |
| ای ٹی آئی ایم | 5 |
| آئیڈیا | 4 |
| گہرائی | 236 mm |
| چوڑائی | 135 mm |
| یو این ایس پی ایس سی | 15 |
| eClass | 6 |
| اونچائی | 240 mm |
| ● DC میں | 12g / 5 ms, 5,5g / 10 ms |
| گروپ کوڈ | R711 |
| arcing وقت | 20 ... 30 ms |
| - اوپر کی طرف | 10 mm |
| ● DC-1 پر | |
| تاریخ 5/3/2022 | Subject to change without notice© Copyright Siemens 2022 |
| دھاتی عنصر | LDP----- |
| - آگے | 20 mm |
| پروڈکٹ گروپ | 5807 |
| پروڈکٹ کلاس | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| مقدار کی اکائی | 1 Piece |
| - پیچھے کی طرف | 0 mm |
| - نیچے کی طرف | 10 mm |
| کموڈٹی کوڈ | 85364900 |
| پروڈکٹ فیملی | 3TC contactors for switching DC voltage, 1-pole and 2-pole |
| آخری ترمیم: | 12/2/2021 |
| خالص وزن (کلوگرام) | 10,037 Kg |
| کھمبوں کی تعداد | 2 |
| آپریٹنگ طاقت | |
| وولٹیج کی قسم | DC |
| - طرف | 10 mm |
| ● درجہ بند قدر | 60 V |
| باندھنے کا طریقہ | screw fixing |
| ضروری وقفہ کاری | |
| اصل ملک | Germany |
| میرین / شپنگ | other |
| بڑھتے ہوئے پوزیشن | +/-22,5° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface; standing, on horizontal mounting surface |
| مصنوعات کی توسیع | |
| رابطہ کار کا سائز | 8 |
| LKZ_FDB/ CatalogID | CC-IC10 |
| پیکیجنگ کی مقدار | 1 |
| ● اسٹوریج کے دوران | -50 ... +80 °C |
| ● لائیو حصوں کے لیے | |
| پیکیجنگ کا طول و عرض | 329,00 x 329,00 x 210,00 |
| مصنوعات کی تفصیل | Contactor, Size 8, 2-pole, DC-3 and 5, 220 A Auxiliary switch 22 (2 NO + 2 NC) 60 V DC DC operation |
| محیطی درجہ حرارت | |
| ڈی سی میں بند ہونے میں تاخیر | 120 ... 400 ms |
| ڈی سی میں کھلنے میں تاخیر | 22 ... 35 ms |
| آپریٹنگ فریکوئنسی | |
| آپریشنل کرنٹ | |
| مصنوعات کا عہدہ | Contactor |
| ● زیادہ سے زیادہ DC-1 پر | 1 000 1/h |
| ● DC-3 پر DC-5 پر | |
| ● زیادہ سے زیادہ DC-3 پر | 600 1/h |
| ● زیادہ سے زیادہ DC-5 پر | 600 1/h |
| ● معاون سوئچ | Yes |
| ● آپریشن کے دوران | -25 ... +55 °C |
| - ٹھوس یا پھنسے ہوئے | 2x (1 ... 2,5 mm²) |
| ● گراؤنڈ حصوں کے لیے | |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| فیوز لنک کا ڈیزائن | |
| - 24 V ریٹیڈ ویلیو پر | 220 A |
| ● 24 V ریٹیڈ ویلیو پر | 10 A |
| ● 48 V ریٹیڈ ویلیو پر | 10 A |
| ● 60 V ریٹیڈ قدر پر | 10 A |
| عام پروڈکٹ کی منظوری | Functional Safety/Safety of Machinery |
| مصنوعات کی قسم کا عہدہ | 3TC |
| - 110 V ریٹیڈ ویلیو پر | 220 A |
| - 220 V ریٹیڈ ویلیو پر | 220 A |
| — 440 V ریٹیڈ ویلیو پر | 220 A |
| - 600 V ریٹیڈ ویلیو پر | 220 A |
| — 750 V ریٹیڈ ویلیو پر | 220 A |
| ● 110 V ریٹیڈ ویلیو پر | 8 A |
| ● 125 V ریٹیڈ ویلیو پر | 6 A |
| ● 220 V ریٹیڈ ویلیو پر | 2 A |
| ● 230 V ریٹیڈ ویلیو پر | 5.6 A |
| ● 400 V ریٹیڈ ویلیو پر | 3.6 A |
| ● 500 V ریٹیڈ ویلیو پر | 2.5 A |
| ● 600 V ریٹیڈ ویلیو پر | 0.4 A |
| ● عام رابطہ کار کا | 10 000 000 |
| رشتہ دار نمی کم سے کم | 10 % |
| ● فوری رابطہ | 2 |
| ● ساتھ ساتھ بڑھتے ہوئے | |
| ایکسپورٹ کنٹرول ریگولیشنز | AL : N / ECCN : N |
| ماڈیولر ورژن (EF001126) | true |
| ● معاون رابطوں کے لیے | |
| معیاری لیڈ ٹائم سابق کام | 15 Day/Days |
| خام مال کے لیے سرچارج | None |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| امتحان کا سرٹیفکیٹ ٹائپ کریں۔ | UK Declaration of Conformity |
| ڈی سی پر سپلائی وولٹیج کو کنٹرول کریں۔ | |
| AC-15 پر آپریشنل کرنٹ | |
| DC-12 پر آپریشنل کرنٹ | |
| DC-13 پر آپریشنل کرنٹ | |
| ● مین کرنٹ سرکٹ کے لیے | screw-type terminals |
| مادہ کی ممانعت (تاریخ) | 03/01/2017 |
| برقی کنکشن کی قسم | screw-type terminals |
| ● DC-1 پر 1 موجودہ راستے پر | |
| موصلیت وولٹیج کی شرح شدہ قیمت | 1 000 V |
| ڈی سی پر مقناطیس کنڈلی کی بند ہونے والی طاقت | 30 W |
| DC میں مقناطیس کنڈلی کی طاقت کو پکڑنا | 30 W |
| زیادہ سے زیادہ AC-12 پر آپریشنل کرنٹ | 10 A |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3TC5217-0AE4 |
| فنکشنل سیفٹی/مشینری کی حفاظت | Declaration of Conformity |
| فعال کرنے کے لیے وولٹیج کی قسم (EF008242) | DC |
| ● 1 موجودہ راستے پر DC-3 پر DC-5 پر | |
| ● معاون اور کنٹرول سرکٹ کے لیے | screw-type terminals |
| ● مواصلت کے لیے فنکشن ماڈیول | No |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| - اسائنمنٹ کی قسم کے ساتھ 2 درکار ہے۔ | 3NE1332-4D (400 A) (750 V, 6 kA) |
| اہم رابطوں کے لیے NC رابطوں کی تعداد | 0 |
| اہم رابطوں کے لیے NO رابطوں کی تعداد | 2 |
| حوالہ کوڈ IEC 81346-2 کے مطابق | Q |
| مستطیل تسلسل پر جھٹکا مزاحمت | |
| مین کرنٹ سرکٹ کے لیے کھمبوں کی تعداد | 2 |
| - کوآرڈینیشن کی قسم کے ساتھ 1 درکار ہے۔ | 3NE1332-4D (400 A) (750 V, 6 kA) |
| مکینیکل سروس لائف (سوئچنگ سائیکل) | |
| ● DC-1 پر سیریز میں 2 موجودہ راستوں کے ساتھ | |
| معاون رابطوں کے لیے CO رابطوں کی تعداد | 0 |
| معاون رابطوں کے لیے NC رابطوں کی تعداد | 2 |
| معاون رابطوں کے لیے NO رابطوں کی تعداد | 2 |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم | |
| - کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 2x (0.75 ... 1.5 mm²) |
| کنٹرول سپلائی وولٹیج کی وولٹیج کی قسم | DC |
| DC پر ریٹیڈ کنٹرول سپلائی وولٹیج ہمیں (EF003980) | ['60', '60'] |
| ● DC-3 پر DC-5 پر سیریز میں 2 موجودہ راستوں کے ساتھ | |
| علاقہ مخصوص پرائس گروپ/ ہیڈ کوارٹر پرائس گروپ | 41B / 41B |
| UL کے مطابق معاون رابطوں کی رابطہ کی درجہ بندی | A600 / P600 |
| IEC 60529 کے مطابق فرنٹ پر ٹچ پروٹیکشن | finger-safe, for vertical contact from the front with cover |
| ● مین سرکٹ کے شارٹ سرکٹ کے تحفظ کے لیے | |
| AC 50HZ (EF003978) پر ریٹیڈ کنٹرول سپلائی وولٹیج | - |
| AC 60HZ (EF003979) پر ریٹیڈ کنٹرول سپلائی وولٹیج | - |
| عناصر کو تبدیل کرنے کے لیے شناختی نمبر اور خط | 22 |
| IEC 60529 کے مطابق فرنٹ پر پروٹیکشن کلاس IP | IP00; IP20 with box terminal/cover |
| DC-3/DC-5 پر 440 V (EF007026) پر ریٹیڈ آپریشن پاور | 82.0 |
| مین سرکٹ کے برقی کنکشن کی قسم (EF006819) | Screw connection |
| آئی ای سی 60947-4-1 کے مطابق پروڈکٹ فنکشن آئینے سے رابطہ کریں۔ | Yes |
| مرکزی رابطوں کی تعداد جیسا کہ عام طور پر کھلے رابطے (EF001374) | 2 |
| عام طور پر بند رابطوں کی تعداد بطور مرکزی رابطہ (EF001375) | 0 |
| ریٹیڈ آپریشن کرنٹ یعنی DC-3/DC-5 پر 440 V (EF007035) | 220 |
| ● اضافی معاون سوئچ بلاک عام کے ساتھ contactor کے | 10 000 000 |
| رشتہ دار نمی 55 ° C پر IEC 60068-2-30 زیادہ سے زیادہ کے مطابق | 95 % |
| عام طور پر کھلے رابطے کے طور پر معاون رابطوں کی تعداد (EF001376) | 2 |
| ● معاون سوئچ کے شارٹ سرکٹ کے تحفظ کے لیے ضروری ہے۔ | gG: 16 A (500 V, 1 kA) |
| عام طور پر بند رابطے کے طور پر معاون رابطوں کی تعداد (EF001377) | 2 |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 01.03.2017 |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| EN 60947-1 کے مطابق کوائل اور اہم رابطوں کے درمیان محفوظ تنہائی کے لیے زیادہ سے زیادہ قابل اجازت وولٹیج | 660 V |
| عام پروڈکٹ کی منظوری فنکشنل سیفٹی/مشینری کی حفاظت کنفرمیشن ٹائپ ایگزامینیشن سرٹیفکیٹ فنکشنل سیفٹی/مشینری کی حفاظت مطابقت ٹیسٹ کے سرٹیفکیٹس کی قسم کے امتحان کا سرٹیفکیٹ یوکے کے موافقت کا اعلان متفرق خصوصی ٹیسٹ سرٹیفکیٹ/ٹیسٹ ٹیسٹ کی رپورٹ دیگر ریلوے کی ترسیل خطرناک اچھی تصدیق کنفرمیشن ٹرانسپورٹ کی معلومات | General Product Approval |
پروڈکٹ کی وضاحت
SIRIUS Contactor TAMANO 8, 2 POLOS DC-3 Y 5, 220ASIRIUS ContactorS AUXIL. 22 (2NA+2NC) ACCIONAM. BY DIRECT CURRENT DC 60V. Manufactured to order. Non-Cancelable Non-Returnable.
