3TC5617-0AP4

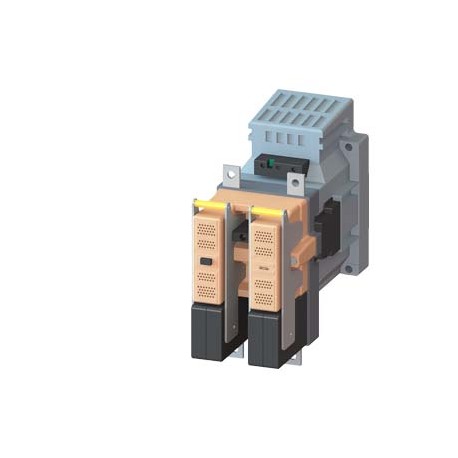

3TC5617-0AP4 SIEMENS Contactor size 12, 2-pole DC-3 and 5, 400 A Auxiliary switch 22 (2 NO + 2 NC) Direct cu..
$0.00امریکی ڈالر
4953 اسٹاک میں
اہم وضاحتیں
:Value
EAN:4011209377332
یو پی سی:040892873818
گہرائی:314 mm
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| Value | |
| EAN | 4011209377332 |
| یو پی سی | 040892873818 |
| گہرائی | 314 mm |
| چوڑائی | 160 mm |
| اونچائی | 281 mm |
| ● DC میں | 12g / 5 ms, 5,6g / 10 ms |
| گروپ کوڈ | R711 |
| آرکنگ کا وقت | 20 ... 30 ms |
| قیمت گروپ | 41B |
| - اوپر کی طرف | 10 mm |
| ● DC-1 پر | |
| دھاتی عنصر | LDP----- |
| - آگے | 25 mm |
| متفرق | Special Test Certificate |
| چڑھنے کی قسم | screw fixing |
| پروڈکٹ گروپ | 5807 |
| پروڈکٹ کلاس | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| مقدار کی اکائی | 1 Piece |
| - پیچھے کی طرف | 0 mm |
| - نیچے کی طرف | 10 mm |
| کموڈٹی کوڈ | 85364900 |
| پروڈکٹ فیملی | Not available |
| آخری ترمیم: | 08/13/2020 |
| خالص وزن (کلوگرام) | 23,640 Kg |
| آپریٹنگ پاور | |
| کھمبوں کی تعداد | 2 |
| وولٹیج کی قسم | DC |
| - طرف | 10 mm |
| ● درجہ بند قدر | 230 V |
| مطلوبہ وقفہ کاری | |
| اصل ملک | Germany |
| آپریٹنگ کرنٹ | |
| مصنوعات کی توسیع | |
| رابطہ کار کا سائز | 12 |
| بڑھتے ہوئے پوزیشن | +/-22,5° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface; standing, on horizontal mounting surface |
| LKZ_FDB/ CatalogID | CC-IC10 |
| پیکیجنگ کی مقدار | 1 |
| ● اسٹوریج کے دوران | -50 ... +80 °C |
| ● لائیو حصوں کے لیے | |
| محیطی درجہ حرارت | |
| ڈی سی پر بند ہونے میں تاخیر | 110 ... 400 ms |
| ڈی سی میں کھلنے میں تاخیر | 40 ... 110 ms |
| آپریٹنگ فریکوئنسی | |
| پیکیجنگ کا طول و عرض | 304,00 x 464,00 x 443,00 |
| مصنوعات کی تفصیل | Contactor size 12, 2-pole DC-3 and 5, 400 A Auxiliary switch 22 (2 NO + 2 NC) Direct current operation 230 V DC |
| پروڈکٹ کا عہدہ | Contactor |
| ● زیادہ سے زیادہ DC-1 پر | 1 000 1/h |
| ● DC-3 پر DC-5 پر | |
| ● زیادہ سے زیادہ DC-3 پر | 600 1/h |
| ● زیادہ سے زیادہ DC-5 پر | 600 1/h |
| ● معاون سوئچ | Yes |
| ● آپریشن کے دوران | -25 ... +55 °C |
| CO رابطوں کی تعداد | |
| ● گراؤنڈ حصوں کے لیے | |
| فیوز لنک کا ڈیزائن | |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| - 24 V ریٹیڈ ویلیو پر | 400 A |
| ● پروٹیکشن کلاس IP | IP00 |
| ● 24 V ریٹیڈ ویلیو پر | 10 A |
| ● 48 V ریٹیڈ ویلیو پر | 10 A |
| ● 60 V ریٹیڈ قدر پر | 10 A |
| عام پروڈکٹ کی منظوری | Functional Safety/Safety of Machinery |
| پروڈکٹ کی قسم کا عہدہ | 3TC |
| - 110 V ریٹیڈ ویلیو پر | 400 A |
| - 220 V ریٹیڈ ویلیو پر | 400 A |
| — 440 V ریٹیڈ ویلیو پر | 400 A |
| - 600 V ریٹیڈ ویلیو پر | 400 A |
| — 750 V ریٹیڈ ویلیو پر | 400 A |
| ● 110 V ریٹیڈ ویلیو پر | 8 A |
| ● 125 V ریٹیڈ ویلیو پر | 6 A |
| ● 220 V ریٹیڈ ویلیو پر | 2 A |
| ● 230 V ریٹیڈ ویلیو پر | 5.6 A |
| ● 400 V ریٹیڈ ویلیو پر | 3.6 A |
| ● 500 V ریٹیڈ ویلیو پر | 2.5 A |
| ● 600 V ریٹیڈ ویلیو پر | 0.4 A |
| ● عام رابطہ کار کا | 10 000 000 |
| مطابقت کا اعلان | Test Certificates |
| ● پہلو بہ پہلو ماؤنٹنگ | Yes |
| ● فوری رابطہ | 2 |
| ایکسپورٹ کنٹرول ریگولیشنز | ECCN : N / AL : N |
| ماڈیولر ورژن (EF001126) | true |
| AC-15 پر آپریٹنگ کرنٹ | |
| DC-12 پر آپریٹنگ کرنٹ | |
| DC-13 پر آپریٹنگ کرنٹ | |
| ● معاون رابطوں کے لیے | 0 |
| معیاری لیڈ ٹائم سابق کام | 15 Day/Days |
| خام مال کے لیے سرچارج | None |
| ڈی سی پر سپلائی وولٹیج کو کنٹرول کریں۔ | |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| - سنگل یا کثیر پھنسے ہوئے | 2x (1 ... 2,5 mm²) |
| موصلیت وولٹیج ریٹیڈ ویلیو | 1 000 V |
| پروڈکٹ کے طول و عرض (W x L x H) | Not available |
| ● ساتھ ساتھ بڑھتے ہوئے | |
| ● برقی کنکشن کی قسم | screw-type terminals |
| DC پر مقناطیس کنڈلی کی بند ہونے والی طاقت | 86 W |
| DC پر مقناطیس کنڈلی کی طاقت کو پکڑنا | 86 W |
| زیادہ سے زیادہ AC-12 پر آپریٹنگ کرنٹ | 10 A |
| بجلی کے جھٹکے سے تحفظ | finger-safe only with terminal cover |
| ● پروٹیکشن کلاس آئی پی فرنٹ پر | IP00 |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3TC5617-0AP4 |
| حوالہ کوڈ Acc DIN EN 81346-2 کو | Q |
| فعال کرنے کے لیے وولٹیج کی قسم (EF008242) | DC |
| ● مواصلت کے لیے فنکشن ماڈیول | No |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| - اسائنمنٹ کی قسم کے ساتھ 2 درکار ہے۔ | gG: 250 A (690 V, 100 kA) |
| اہم رابطوں کے لیے NC رابطوں کی تعداد | 0 |
| اہم رابطوں کے لیے NO رابطوں کی تعداد | 2 |
| مستطیل تسلسل پر جھٹکا مزاحمت | |
| ● ٹرمینل کا پروٹیکشن کلاس IP | IP00 |
| مین کرنٹ سرکٹ کے لیے کھمبوں کی تعداد | 2 |
| - کوآرڈینیشن کی قسم کے ساتھ 1 درکار ہے۔ | gG: 400 A (690 V, 100 kA) |
| معاون رابطوں کے رابطے کی وشوسنییتا | one incorrect switching operation of 100 million switching operations (17 V, 5 mA) |
| مکینیکل سروس لائف (سوئچنگ سائیکل) | |
| ● DC-1 پر سیریز میں 2 موجودہ راستوں کے ساتھ | |
| معاون رابطوں کے لیے NC رابطوں کی تعداد | 2 |
| معاون رابطوں کے لیے NO رابطوں کی تعداد | 2 |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم | |
| - کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 2x (0.75 ... 2.5 mm²) |
| کنٹرول سپلائی وولٹیج کی وولٹیج کی قسم | DC |
| DC پر ریٹیڈ کنٹرول سپلائی وولٹیج ہمیں (EF003980) | ['230', '230'] |
| ● DC-3 پر DC-5 پر سیریز میں 2 موجودہ راستوں کے ساتھ | |
| UL کے مطابق معاون رابطوں کی رابطہ کی درجہ بندی | A600 / P600 |
| ● مین سرکٹ کے شارٹ سرکٹ کے تحفظ کے لیے | |
| AC 50HZ (EF003978) پر ریٹیڈ کنٹرول سپلائی وولٹیج | - |
| AC 60HZ (EF003979) پر ریٹیڈ کنٹرول سپلائی وولٹیج | - |
| عناصر کو تبدیل کرنے کے لیے شناختی نمبر اور خط | 22 |
| DC-3/DC-5 پر 440 V (EF007026) پر ریٹیڈ آپریشن پاور | 140.0 |
| مین سرکٹ کے برقی کنکشن کی قسم (EF006819) | Screw connection |
| ● مین کرنٹ سرکٹ کے لیے برقی کنکشن کی قسم | screw-type terminals |
| مرکزی رابطوں کی تعداد جیسا کہ عام طور پر کھلے رابطے (EF001374) | 2 |
| عام طور پر بند رابطوں کی تعداد بطور مرکزی رابطہ (EF001375) | 0 |
| ریٹیڈ آپریشن کرنٹ یعنی DC-3/DC-5 پر 440 V (EF007035) | 400 |
| ● اضافی معاون سوئچ بلاک عام کے ساتھ contactor کے | 10 000 000 |
| عام طور پر کھلے رابطے کے طور پر معاون رابطوں کی تعداد (EF001376) | 2 |
| ● معاون سوئچ کے شارٹ سرکٹ کے تحفظ کے لیے ضروری ہے۔ | gG: 16 A (500 V, 1 kA) |
| عام طور پر بند رابطے کے طور پر معاون رابطوں کی تعداد (EF001377) | 2 |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 01.03.2017 |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| ● معاون اور کنٹرول کرنٹ سرکٹ کے لیے برقی کنکشن کی قسم | screw-type terminals |
| کوائل اور مین کانٹیکٹس اے سی سی کے درمیان محفوظ تنہائی کے لیے زیادہ سے زیادہ قابل اجازت وولٹیج۔ EN 60947-1 پر | 660 V |
| عام پروڈکٹ کی منظوری فنکشنل سیفٹی/مشینری کی حفاظت مطابقت کی قسم کے امتحان کے سرٹیفکیٹ کا اعلان کنفارمیٹی ٹیسٹ سرٹیفکیٹس کا بیان میرین / دیگر متفرق خصوصی ٹیسٹ سرٹیفکیٹ متفرق قسم کے ٹیسٹ سرٹیفکیٹ/ٹیسٹ رپورٹ کی تصدیق | General Product Approval |
