3TC5617-0BF0

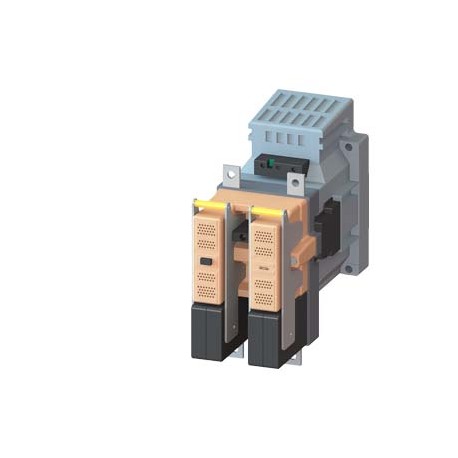

3TC5617-0BF0 SIEMENS Contactor, size 12, 2-pole, DC-3 and 5, 400 A Auxiliary switch 22 (2 NO + 2 NC) 110V AC..
$0.00امریکی ڈالر
3870 اسٹاک میں
اہم وضاحتیں
:Confirmation
EAN:4011209129146
یو پی سی:Not available
ای ٹی آئی ایم:5
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| Confirmation | |
| EAN | 4011209129146 |
| یو پی سی | Not available |
| ای ٹی آئی ایم | 5 |
| آئیڈیا | 4 |
| گہرائی | 255 mm |
| چوڑائی | 160 mm |
| یو این ایس پی ایس سی | 15 |
| eClass | 6 |
| اونچائی | 281 mm |
| ● AC میں | 12g / 5 ms, 5,6g / 10 ms |
| گروپ کوڈ | R711 |
| arcing وقت | 20 ... 30 ms |
| - اوپر کی طرف | 10 mm |
| ● DC-1 پر | |
| دھاتی عنصر | LDO----- |
| - آگے | 25 mm |
| ● 50 ہرٹز پر | 0.8 ... 1.1 |
| ● 60 ہرٹز پر | 2 140 VA |
| تاریخ 5/12/2022 | Subject to change without notice© Copyright Siemens 2022 |
| پروڈکٹ گروپ | 5807 |
| پروڈکٹ کلاس | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| مقدار کی اکائی | 1 Piece |
| - پیچھے کی طرف | 0 mm |
| - نیچے کی طرف | 10 mm |
| کموڈٹی کوڈ | 85364900 |
| پروڈکٹ فیملی | 3TC contactors for switching DC voltage, 1-pole and 2-pole |
| آخری ترمیم: | 12/2/2021 |
| خالص وزن (کلوگرام) | 14,363 Kg |
| کھمبوں کی تعداد | 2 |
| آپریٹنگ طاقت | |
| وولٹیج کی قسم | DC |
| - طرف | 10 mm |
| باندھنے کا طریقہ | screw fixing |
| ضروری وقفہ کاری | |
| اصل ملک | Germany |
| میرین / شپنگ | other |
| بڑھتے ہوئے پوزیشن | +/-22,5° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface; standing, on horizontal mounting surface |
| مصنوعات کی توسیع | |
| رابطہ کار کا سائز | 12 |
| LKZ_FDB/ CatalogID | CC-IC10 |
| پیکیجنگ کی مقدار | 1 |
| ● اسٹوریج کے دوران | -50 ... +80 °C |
| ● لائیو حصوں کے لیے | |
| پیکیجنگ کا طول و عرض | 374,00 x 404,00 x 298,00 |
| مصنوعات کی تفصیل | Contactor, size 12, 2-pole, DC-3 and 5, 400 A Auxiliary switch 22 (2 NO + 2 NC) 110V AC 50Hz/132V AC 60Hz AC operation AC operation |
| محیطی درجہ حرارت | |
| آپریٹنگ فریکوئنسی | |
| آپریشنل کرنٹ | |
| مصنوعات کا عہدہ | Contactor |
| ● زیادہ سے زیادہ DC-1 پر | 1 000 1/h |
| ● DC-3 پر DC-5 پر | |
| ● زیادہ سے زیادہ DC-3 پر | 600 1/h |
| ● زیادہ سے زیادہ DC-5 پر | 600 1/h |
| ● معاون سوئچ | Yes |
| ● آپریشن کے دوران | -25 ... +55 °C |
| - ٹھوس یا پھنسے ہوئے | 2x (1 ... 2,5 mm²) |
| ● گراؤنڈ حصوں کے لیے | |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| فیوز لنک کا ڈیزائن | |
| - 24 V ریٹیڈ ویلیو پر | 400 A |
| ● 24 V ریٹیڈ ویلیو پر | 10 A |
| ● 48 V ریٹیڈ ویلیو پر | 10 A |
| ● 60 V ریٹیڈ قدر پر | 10 A |
| عام پروڈکٹ کی منظوری | Functional Safety/Safety of Machinery |
| مصنوعات کی قسم کا عہدہ | 3TC |
| - 110 V ریٹیڈ ویلیو پر | 400 A |
| - 220 V ریٹیڈ ویلیو پر | 400 A |
| — 440 V ریٹیڈ ویلیو پر | 400 A |
| - 600 V ریٹیڈ ویلیو پر | 400 A |
| — 750 V ریٹیڈ ویلیو پر | 400 A |
| ● 110 V ریٹیڈ ویلیو پر | 8 A |
| ● 125 V ریٹیڈ ویلیو پر | 6 A |
| ● 220 V ریٹیڈ ویلیو پر | 2 A |
| ● 230 V ریٹیڈ ویلیو پر | 5.6 A |
| ● 400 V ریٹیڈ ویلیو پر | 3.6 A |
| ● 50 Hz ریٹیڈ ویلیو پر | 110 V |
| ● 500 V ریٹیڈ ویلیو پر | 2.5 A |
| ● 60 Hz ریٹیڈ ویلیو پر | 132 V |
| ● 600 V ریٹیڈ ویلیو پر | 0.4 A |
| ● عام رابطہ کار کا | 10 000 000 |
| رشتہ دار نمی کم سے کم | 10 % |
| ● فوری رابطہ | 2 |
| ● ساتھ ساتھ بڑھتے ہوئے | |
| ایکسپورٹ کنٹرول ریگولیشنز | AL : N / ECCN : N |
| ماڈیولر ورژن (EF001126) | true |
| ● معاون رابطوں کے لیے | |
| معیاری لیڈ ٹائم سابق کام | 15 Day/Days |
| خام مال کے لیے سرچارج | None |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| امتحان کا سرٹیفکیٹ ٹائپ کریں۔ | UK Declaration of Conformity |
| AC میں سپلائی وولٹیج کو کنٹرول کریں۔ | |
| AC-15 پر آپریشنل کرنٹ | |
| DC-12 پر آپریشنل کرنٹ | |
| DC-13 پر آپریشنل کرنٹ | |
| ● مین کرنٹ سرکٹ کے لیے | screw-type terminals |
| مادہ کی ممانعت (تاریخ) | 05/01/2012 |
| برقی کنکشن کی قسم | screw-type terminals |
| ● DC-1 پر 1 موجودہ راستے پر | |
| موصلیت وولٹیج کی شرح شدہ قیمت | 1 000 V |
| زیادہ سے زیادہ AC-12 پر آپریشنل کرنٹ | 10 A |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3TC5617-0BF0 |
| فنکشنل سیفٹی/مشینری کی حفاظت | Declaration of Conformity |
| فعال کرنے کے لیے وولٹیج کی قسم (EF008242) | AC |
| ● 1 موجودہ راستے پر DC-3 پر DC-5 پر | |
| ● معاون اور کنٹرول سرکٹ کے لیے | screw-type terminals |
| ● مواصلت کے لیے فنکشن ماڈیول | No |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| - اسائنمنٹ کی قسم کے ساتھ 2 درکار ہے۔ | 2 x 3NE1330-4D (315 A) parallel (750 V, 12 kA) |
| اہم رابطوں کے لیے NC رابطوں کی تعداد | 0 |
| اہم رابطوں کے لیے NO رابطوں کی تعداد | 2 |
| حوالہ کوڈ IEC 81346-2 کے مطابق | Q |
| مستطیل تسلسل پر جھٹکا مزاحمت | |
| مین کرنٹ سرکٹ کے لیے کھمبوں کی تعداد | 2 |
| - کوآرڈینیشن کی قسم کے ساتھ 1 درکار ہے۔ | 2 x 3NE1330-4D (315 A) parallel (750 V, 12 kA) |
| مکینیکل سروس لائف (سوئچنگ سائیکل) | |
| ● DC-1 پر سیریز میں 2 موجودہ راستوں کے ساتھ | |
| AC میں مقناطیسی کنڈلی کی ظاہری ہولڈنگ پاور | 121 VA |
| AC میں مقناطیسی کنڈلی کی ظاہری پک اپ پاور | 1 780 VA |
| معاون رابطوں کے لیے CO رابطوں کی تعداد | 0 |
| معاون رابطوں کے لیے NC رابطوں کی تعداد | 2 |
| معاون رابطوں کے لیے NO رابطوں کی تعداد | 2 |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم | |
| - کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 2x (0.75 ... 1.5 mm²) |
| کنٹرول سپلائی وولٹیج کی وولٹیج کی قسم | AC |
| DC پر ریٹیڈ کنٹرول سپلائی وولٹیج ہمیں (EF003980) | ['-', '-'] |
| ● DC-3 پر DC-5 پر سیریز میں 2 موجودہ راستوں کے ساتھ | |
| علاقہ مخصوص پرائس گروپ/ ہیڈ کوارٹر پرائس گروپ | 41B / 41B |
| UL کے مطابق معاون رابطوں کی رابطہ کی درجہ بندی | A600 / P600 |
| IEC 60529 کے مطابق فرنٹ پر ٹچ پروٹیکشن | finger-safe, for vertical contact from the front with cover |
| ● مین سرکٹ کے شارٹ سرکٹ کے تحفظ کے لیے | |
| AC 50HZ (EF003978) پر ریٹیڈ کنٹرول سپلائی وولٹیج | ['110.0', '110.0'] |
| AC 60HZ (EF003979) پر ریٹیڈ کنٹرول سپلائی وولٹیج | ['132.0', '132.0'] |
| کنڈلی کی بند ہونے والی طاقت کے ساتھ آنے والی طاقت کا عنصر | 0.3 |
| عناصر کو تبدیل کرنے کے لیے شناختی نمبر اور خط | 22 |
| IEC 60529 کے مطابق فرنٹ پر پروٹیکشن کلاس IP | IP00; IP20 with box terminal/cover |
| DC-3/DC-5 پر 440 V (EF007026) پر ریٹیڈ آپریشن پاور | 140.0 |
| مین سرکٹ کے برقی کنکشن کی قسم (EF006819) | Screw connection |
| کنڈلی کی ہولڈنگ پاور کے ساتھ آنے والی طاقت کا عنصر | 0.22 |
| آئی ای سی 60947-4-1 کے مطابق پروڈکٹ فنکشن آئینے سے رابطہ کریں۔ | Yes |
| مرکزی رابطوں کی تعداد جیسا کہ عام طور پر کھلے رابطے (EF001374) | 2 |
| عام طور پر بند رابطوں کی تعداد بطور مرکزی رابطہ (EF001375) | 0 |
| ریٹیڈ آپریشن کرنٹ یعنی DC-3/DC-5 پر 440 V (EF007035) | 400 |
| ● اضافی معاون سوئچ بلاک عام کے ساتھ contactor کے | 10 000 000 |
| رشتہ دار نمی 55 ° C پر IEC 60068-2-30 زیادہ سے زیادہ کے مطابق | 95 % |
| عام طور پر کھلے رابطے کے طور پر معاون رابطوں کی تعداد (EF001376) | 2 |
| ● معاون سوئچ کے شارٹ سرکٹ کے تحفظ کے لیے ضروری ہے۔ | gG: 16 A (500 V, 1 kA) |
| عام طور پر بند رابطے کے طور پر معاون رابطوں کی تعداد (EF001377) | 2 |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 01.05.2012 |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| آپریٹنگ رینج فیکٹر کنٹرول سپلائی وولٹیج AC پر میگنیٹ کوائل کی ریٹیڈ ویلیو | |
| EN 60947-1 کے مطابق کوائل اور اہم رابطوں کے درمیان محفوظ تنہائی کے لیے زیادہ سے زیادہ قابل اجازت وولٹیج | 660 V |
| پروڈکٹ کی عمومی منظوری فنکشنل سیفٹی/مشینری کی حفاظت کنفرمیشن ٹائپ ایگزامینیشن سرٹیفکیٹ فنکشنل سیفٹی/مشینری کی حفاظت کنفارمیٹی ٹیسٹ سرٹیفیکیٹس ٹائپ ایگزامینیشن سرٹیفیکیٹ یوکے ڈیکلریشن آف کنفارمیٹی اسپیشل ٹیسٹ سرٹیفکیٹ/متفرق ٹیسٹ سرٹیفکیٹ دیگر خطرناک اچھی کنفرمیشن ٹرانسپورٹ کی معلومات شپنگ | General Product Approval |
پروڈکٹ کی وضاحت
SIRIUS Contactor TAMANO 12, 2 poles DC-3 AND 5, 400ASIRIUS AUXILIYL contactors. 22 (2NA+2NC) ACCIONAM. BY ALTERNATING CURRENT AC 110V 50HZ/AC 132V 60HZ. Manufactured to order. Non-Cancelable Non-Retur
