3TF6944-8CQ7

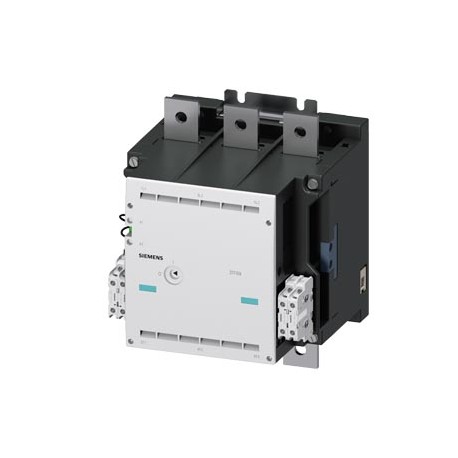

3TF6944-8CQ7 SIEMENS Contactor, Size 14, 3-pole, AC-3, 450 kW, 400/380 V (1000 V) Auxiliary switch 44 (4NO+4..
$0.00امریکی ڈالر
4738 اسٹاک میں
اہم وضاحتیں
:
EAN:4011209162754
یو پی سی:Not available
ای ٹی آئی ایم:5
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| EAN | 4011209162754 |
| یو پی سی | Not available |
| ای ٹی آئی ایم | 5 |
| آئیڈیا | 4 |
| گہرائی | 237 mm |
| چوڑائی | 230 mm |
| یو این ایس پی ایس سی | 15 |
| eClass | 6 |
| اونچائی | 295 mm |
| - ٹھوس | 2x (0.5 ... 1.0 mm²), 2x (1.0 ... 2.5 mm²) |
| ● AC میں | 9.5g / 5 ms, 5.7g / 10 ms |
| گروپ کوڈ | R711 |
| arcing وقت | 10 ... 15 ms |
| - اوپر کی طرف | 10 mm |
| ● AC-1 پر | |
| ● AC-3 پر | |
| تاریخ 5/6/2022 | Subject to change without notice© Copyright Siemens 2022 |
| دھاتی عنصر | L-O----- |
| - آگے | 20 mm |
| - پھنسے ہوئے | 50 ... 240 mm² |
| ● 50 ہرٹز پر | 0.8 ... 1.1 |
| ● 60 ہرٹز پر | 0.8 ... 1.1 |
| ● AC-6a پر | |
| پروڈکٹ گروپ | 5805 |
| پروڈکٹ کلاس | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| مقدار کی اکائی | 1 Piece |
| بند ہونے میں تاخیر | |
| افتتاحی تاخیر | |
| - نیچے کی طرف | 10 mm |
| کموڈٹی کوڈ | 85364900 |
| پروڈکٹ فیملی | SIRIUS 3RT12 and 3TF6 vacuum contactors |
| آخری ترمیم: | 7/2/2021 |
| ● منسلک | 4 |
| خالص وزن (کلوگرام) | 22,472 Kg |
| سوراخ کی تعداد | 1 |
| آپریٹنگ طاقت | |
| - طرف | 10 mm |
| باندھنے کا طریقہ | screw fixing |
| مصنوعات کی تقریب | |
| ضروری وقفہ کاری | |
| اصل ملک | Turkey |
| میرین / شپنگ | other |
| سوراخ کا قطر | 13.5 mm |
| بڑھتے ہوئے پوزیشن | with vertical mounting surface +/-90° rotatable, with vertical mounting surface +/- 22.5° tiltable to the front and back |
| آپریٹنگ وولٹیج | |
| مصنوعات کی توسیع | |
| رابطہ کار کا سائز | 14 |
| LKZ_FDB/ CatalogID | CC-IC10 |
| پیکیجنگ کی مقدار | 1 |
| موصلیت وولٹیج | |
| ● اسٹوریج کے دوران | -55 ... +80 °C |
| ● لائیو حصوں کے لیے | |
| پیکیجنگ کا طول و عرض | 374,00 x 404,00 x 378,00 |
| مصنوعات کی تفصیل | Contactor, Size 14, 3-pole, AC-3, 450 kW, 400/380 V (1000 V) Auxiliary switch 44 (4NO+4NC) AC operation 380...460 V AC 50/60 Hz |
| محیطی درجہ حرارت | |
| آپریٹنگ فریکوئنسی | |
| آپریشنل کرنٹ | |
| مصنوعات کا عہدہ | Vacuum contactor |
| ● زیادہ سے زیادہ AC-1 پر | 700 1/h |
| ● معاون سوئچ | No |
| ● آپریشن کے دوران | -25 ... +55 °C |
| ● اہم رابطوں کے لیے | |
| ● ٹھوس یا پھنسے ہوئے | 0.5 ... 2.5 mm² |
| ● گراؤنڈ حصوں کے لیے | |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| فیوز لنک کا ڈیزائن | |
| کنکشن بار کی چوڑائی | 40 mm |
| ● 24 V ریٹیڈ ویلیو پر | 10 A |
| ● 48 V ریٹیڈ ویلیو پر | 10 A |
| عام پروڈکٹ کی منظوری | Functional Safety/Safety of Machinery |
| مصنوعات کی قسم کا عہدہ | 3TF6 |
| اضافے وولٹیج مزاحمت | |
| - 230 V ریٹیڈ ویلیو پر | 260 kW |
| - 400 V ریٹیڈ ویلیو پر | 820 A |
| - 500 V ریٹیڈ ویلیو پر | 820 A |
| - 690 V ریٹیڈ ویلیو پر | 820 A |
| ● 110 V ریٹیڈ ویلیو پر | 3.2 A |
| ● 125 V ریٹیڈ ویلیو پر | 2.5 A |
| ● 220 V ریٹیڈ ویلیو پر | 0.9 A |
| ● 230 V ریٹیڈ ویلیو پر | 5.6 A |
| ● 400 V ریٹیڈ ویلیو پر | 360 A |
| ● 480 V ریٹیڈ ویلیو پر | 820 A |
| ● 50 Hz ریٹیڈ ویلیو پر | 380 ... 460 V |
| ● 500 V ریٹیڈ ویلیو پر | 2.5 A |
| ● 60 Hz ریٹیڈ ویلیو پر | 380 ... 460 V |
| ● 600 V ریٹیڈ ویلیو پر | 0.22 A |
| ● 690 V ریٹیڈ ویلیو پر | 360 A |
| 3 فیز AC موٹر کے لیے | |
| ● عام رابطہ کار کا | 5 000 000 |
| مطابقت کا اعلان | Test Certificates |
| رشتہ دار نمی کم سے کم | 10 % |
| — 1000 V ریٹیڈ ویلیو پر | 580 A |
| ● فوری رابطہ | 4 |
| ● ساتھ ساتھ بڑھتے ہوئے | |
| ایکسپورٹ کنٹرول ریگولیشنز | AL : N / ECCN : N |
| ماڈیولر ورژن (EF001126) | true |
| ● معاون رابطوں کے لیے | |
| معیاری لیڈ ٹائم سابق کام | 35 Day/Days |
| خام مال کے لیے سرچارج | None |
| کنکشن بار کی موٹائی | 6 mm |
| ● AC-2 پر AC-3 زیادہ سے زیادہ | 200 1/h |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| یوکے ڈیکلریشن آف کنفارمیٹی | Type Test Certificates/Test Report |
| AC میں سپلائی وولٹیج کو کنٹرول کریں۔ | |
| AC-15 پر آپریشنل کرنٹ | |
| DC-12 پر آپریشنل کرنٹ | |
| DC-13 پر آپریشنل کرنٹ | |
| — 200/208 V ریٹیڈ ویلیو پر | 290 hp |
| — 220/230 V ریٹیڈ ویلیو پر | 350 hp |
| — 460/480 V ریٹیڈ ویلیو پر | 700 hp |
| — 575/600 V ریٹیڈ ویلیو پر | 860 hp |
| ● مین کرنٹ سرکٹ کے لیے | Connection bar |
| مادہ کی ممانعت (تاریخ) | 03/01/2017 |
| برقی کنکشن کی قسم | |
| ● زیادہ سے زیادہ AC-3 ریٹیڈ ویلیو پر | 1 000 V |
| ● مین سرکٹ ریٹیڈ ویلیو کا | 8 kV |
| سائن پلس کے ساتھ جھٹکا مزاحمت | |
| ● AC-4 پر 400 V ریٹیڈ ویلیو پر | 690 A |
| AC میں نو لوڈ سوئچنگ فریکوئنسی | 1 000 1/h |
| AC-6a پر آپریٹنگ ظاہری طاقت | |
| ● 40 °C کم از کم قابل اجازت پر | 600 mm² |
| آپریشن کے دوران نسبتا نمی | 10 ... 95 % |
| مکینیکل کارکردگی کا نتیجہ [hp] | |
| ● اہم رابطوں کے لیے AWG کیبلز پر | 2/0 ... 500 kcmil |
| زیادہ سے زیادہ AC-12 پر آپریشنل کرنٹ | 10 A |
| ● معاون سرکٹ کی درجہ بندی کی قیمت | 6 kV |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3TF6944-8CQ7 |
| ریٹیڈ آپریشن پاور NEMA (EF011960) | - |
| فعال کرنے کے لیے وولٹیج کی قسم (EF008242) | AC |
| ● معاون اور کنٹرول سرکٹ کے لیے | screw-type terminals |
| ● مواصلت کے لیے فنکشن ماڈیول | No |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| - اسائنمنٹ کی قسم کے ساتھ 2 درکار ہے۔ | gG: 630 A (690 V, 50 kA), aM: 630 A (690 V, 50 kA), BS88: 630 A (690 V, 50 kA) |
| ● مین اور معاون سرکٹ کے درمیان | 500 V |
| اہم رابطوں کے لیے NC رابطوں کی تعداد | 0 |
| اہم رابطوں کے لیے NO رابطوں کی تعداد | 3 |
| حوالہ کوڈ IEC 81346-2 کے مطابق | Q |
| مستطیل تسلسل پر جھٹکا مزاحمت | |
| ● معاون رابطوں کے لیے رابطہ کار پر | Screw-type terminals |
| مین کرنٹ سرکٹ کے لیے کھمبوں کی تعداد | 3 |
| مین کرنٹ سرکٹ کے لیے وولٹیج کی قسم | AC |
| - کوآرڈینیشن کی قسم کے ساتھ 1 درکار ہے۔ | gG: 1250 A (690 V, 100 kA) |
| ● معاون رابطوں کے لیے AWG کیبلز پر | 2x (18 ... 12) |
| معاون رابطوں کے رابطے کی وشوسنییتا | one incorrect switching operation of 100 million switching operations (17 V, 5 mA) |
| مکینیکل سروس لائف (سوئچنگ سائیکل) | |
| تھرمل شارٹ ٹائم کرنٹ 10 سیکنڈ تک محدود | 7 000 A |
| AC میں مقناطیسی کنڈلی کی ظاہری ہولڈنگ پاور | |
| AC میں مقناطیسی کنڈلی کی ظاہری پک اپ پاور | |
| ● معاون اور معاون سرکٹ کے درمیان | 300 V |
| 3 فیز AC موٹر کے لیے فل لوڈ کرنٹ (FLA) | |
| معاون رابطوں کے لیے NC رابطوں کی تعداد | |
| معاون رابطوں کے لیے NO رابطوں کی تعداد | |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم | |
| - کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 50 ... 240 mm² |
| ● کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 240 ... 50 mm² |
| کنٹرول سپلائی وولٹیج کی وولٹیج کی قسم | AC |
| ● آئی ای سی 60947-4-1 کے مطابق آئینے سے رابطہ کریں۔ | Yes; One NC contact each must be connected in series for the right and left auxiliary switch block respectively |
| AC-3، 400 V (EF001364) پر ریٹیڈ آپریشن پاور | 450.0 |
| AC-4، 400 V (EF008496) پر ریٹیڈ آپریشن پاور | 191.0 |
| DC پر ریٹیڈ کنٹرول سپلائی وولٹیج ہمیں (EF003980) | ['-', '-'] |
| سوئچ آپریٹنگ میکانزم کا کنٹرول ورژن | Standard A1 - A2 |
| آپریشنل کرنٹ DC-12 پر 440 V ریٹیڈ ویلیو پر | 0.33 A |
| ریٹیڈ آپریشن کرنٹ یعنی AC-1، 400 V (EF001393) پر | - |
| ریٹیڈ آپریشن کرنٹ یعنی AC-3، 400 V (EF001392) پر | 820 |
| ریٹیڈ آپریشن کرنٹ یعنی AC-4، 400 V (EF008495) پر | 360 |
| علاقہ مخصوص پرائس گروپ/ ہیڈ کوارٹر پرائس گروپ | 41B / 41B |
| UL کے مطابق معاون رابطوں کی رابطہ کی درجہ بندی | A600 / Q600 |
| IEC 60529 کے مطابق فرنٹ پر ٹچ پروٹیکشن | finger-safe, for vertical contact from the front with cover |
| ● مین سرکٹ کے شارٹ سرکٹ کے تحفظ کے لیے | |
| AC 50HZ (EF003978) پر ریٹیڈ کنٹرول سپلائی وولٹیج | ['380.0', '460.0'] |
| AC 60HZ (EF003979) پر ریٹیڈ کنٹرول سپلائی وولٹیج | ['380.0', '460.0'] |
| اہم رابطوں کے لیے کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| کنڈلی کی بند ہونے والی طاقت کے ساتھ آنے والی طاقت کا عنصر | |
| AWG نمبر بطور کوڈڈ کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| سطح سمندر سے زیادہ سے زیادہ اونچائی پر تنصیب کی اونچائی | 2 000 m |
| IEC 60529 کے مطابق فرنٹ پر پروٹیکشن کلاس IP | IP00; IP20 with cover |
| — موجودہ چوٹی کی قیمت کے لیے 400 V تک n=30 درجہ بندی کی قدر | 450 A |
| - موجودہ چوٹی کی قیمت کے لیے 500 V تک n=20 درجہ بند قدر | 675 A |
| — موجودہ چوٹی کی قیمت کے لیے 500 V تک n=30 درجہ بند قدر | 450 A |
| — موجودہ چوٹی کی قیمت کے لیے 690 V تک n=20 درجہ بند قدر | 675 A |
| — موجودہ چوٹی کی قیمت n=30 درجہ بندی کی قدر کے لیے 690 V تک | 450 A |
| ● موجودہ چوٹی کی قیمت n=20 درجہ بند قدر کے لیے 400 V تک | 445 kVA |
| ● موجودہ چوٹی کی قیمت n=30 ریٹیڈ ویلیو کے لیے 400 V تک | 297 kVA |
| ● موجودہ چوٹی کی قیمت کے لیے 690 V تک n=20 درجہ بند قدر | 771 kVA |
| ● موجودہ چوٹی کی قیمت n=30 درجہ بند قدر کے لیے 690 V تک | 514 kVA |
| مین سرکٹ کے برقی کنکشن کی قسم (EF006819) | Screw connection |
| — موجودہ چوٹی کی قدر کے لیے 1000 V تک n=20 درجہ بند قدر | 580 A |
| - موجودہ چوٹی کی قیمت n=30 درجہ بندی کی قدر کے لیے 1000 V تک | 450 A |
| ● موجودہ چوٹی کی قیمت n=20 درجہ بندی کی قدر کے لیے 1000 V تک | 1 003 kVA |
| ● موجودہ چوٹی کی قیمت n=30 درجہ بندی کی قدر کے لیے 1000 V تک | 778 kVA |
| کنڈلی کی ہولڈنگ پاور کے ساتھ آنے والی طاقت کا عنصر | |
| — محیطی درجہ حرارت پر 690 V تک 40 ° C ریٹیڈ ویلیو | 910 A |
| — محیطی درجہ حرارت پر 690 V تک 55 ° C ریٹیڈ ویلیو | 850 A |
| معاون رابطوں کے لیے کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| محیطی درجہ حرارت پر 1000 V تک 55 ° C ریٹیڈ ویلیو | 800 A |
| ● آلودگی کی ڈگری کے ساتھ مین سرکٹ کا 3 ریٹیڈ ویلیو | 1 000 V |
| ● IEC 60947-5-1 کے مطابق مثبت طور پر چلنے والا آپریشن | No |
| مرکزی رابطوں کی تعداد جیسا کہ عام طور پر کھلے رابطے (EF001374) | 3 |
| AC-1 پر مین سرکٹ میں کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| عام طور پر بند رابطوں کی تعداد بطور مرکزی رابطہ (EF001375) | 0 |
| تقریبا کے لئے آپریشنل کرنٹ AC-4 پر 200000 آپریٹنگ سائیکل | |
| رشتہ دار نمی 55 ° C پر IEC 60068-2-30 زیادہ سے زیادہ کے مطابق | 95 % |
| ● آلودگی کی ڈگری کے ساتھ معاون سرکٹ کا 3 ریٹیڈ ویلیو | 690 V |
| عام طور پر کھلے رابطے کے طور پر معاون رابطوں کی تعداد (EF001376) | 4 |
| ● معاون سوئچ کے شارٹ سرکٹ کے تحفظ کے لیے ضروری ہے۔ | fuse gG: 10 A |
| عام طور پر بند رابطے کے طور پر معاون رابطوں کی تعداد (EF001377) | 4 |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 01.03.2017 |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| آپریٹنگ رینج فیکٹر کنٹرول سپلائی وولٹیج AC پر میگنیٹ کوائل کی ریٹیڈ ویلیو | |
| گراؤنڈ اسٹار پوائنٹ والے نیٹ ورکس میں محفوظ تنہائی کے لیے زیادہ سے زیادہ قابل اجازت وولٹیج | |
| AC-3 پر 400 V پر بجلی کا نقصان [W] آپریشنل کرنٹ فی کنڈکٹر کی شرح شدہ قیمت کے لیے | 70 W |
| عام پروڈکٹ کی منظوری فنکشنل سیفٹی/مشینری کی حفاظت مطابقت کی قسم کے امتحان کے سرٹیفکیٹ کا اعلان کنفارمیٹی ٹیسٹ سرٹیفکیٹس کا اعلامیہ میرین / شپنگ یو کے کنفارمیٹی ٹائپ ٹیسٹ سرٹیفکیٹس کا اعلان | General Product Approval |
