3UF7104-1BA00-0

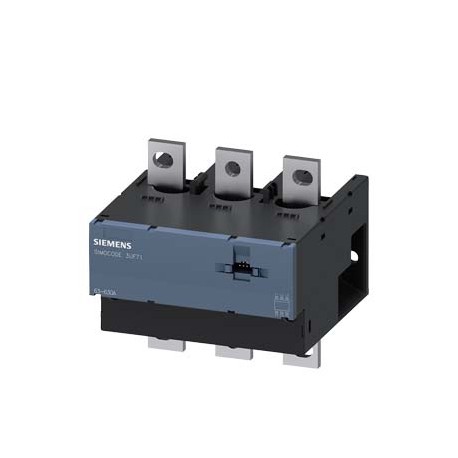

3UF7104-1BA00-0 SIEMENS Current measuring module, Set current 63...630 A Overall width 145 mm, busbar connec..
$0.00امریکی ڈالر
4834 اسٹاک میں
اہم وضاحتیں
:
EAN:4011209632462
یو پی سی:754554901824
ای ٹی آئی ایم:5
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| EAN | 4011209632462 |
| یو پی سی | 754554901824 |
| ای ٹی آئی ایم | 5 |
| آئیڈیا | 4 |
| گہرائی | 148 mm |
| چوڑائی | 145 mm |
| یو این ایس پی ایس سی | 14 |
| eClass | 6 |
| اونچائی | 147 mm |
| ● اوپر | 30 mm |
| ● بائیں | 0 mm |
| ● AC میں | |
| ● ٹھیک ہے۔ | 0 mm |
| گروپ کوڈ | R711 |
| ● نیچے | 30 mm |
| دھاتی عنصر | L-P----- |
| تاریخ 5/14/2022 | Subject to change without notice© Copyright Siemens 2022 |
| پروڈکٹ گروپ | 5836 |
| پروڈکٹ کلاس | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| مقدار کی اکائی | 1 Piece |
| ● 1 زیادہ سے زیادہ | 2 000 m |
| ● 2 زیادہ سے زیادہ | 3 000 m; max. +50 °C (no protective separation) |
| ● 3 زیادہ سے زیادہ | 4 000 m; max. +40 °C (no protective separation) |
| کموڈٹی کوڈ | 85364900 |
| پروڈکٹ فیملی | SIMOCODE pro 3UF7 motor management and control devices |
| آخری ترمیم: | 4/7/2022 |
| خالص وزن (کلوگرام) | 1,795 Kg |
| وولٹیج کی قسم | AC |
| باندھنے کا طریقہ | direct mounting / stand-alone installation |
| مصنوعات کی تقریب | |
| ضروری وقفہ کاری | |
| اصل ملک | Germany |
| میرین / شپنگ | other |
| بڑھتے ہوئے پوزیشن | any |
| آپریٹنگ وولٹیج | |
| مصنوعات کے اجزاء | |
| ● AWG کیبلز پر | 1/0 kcmil ... 500 kcmil |
| LKZ_FDB/ CatalogID | CC-IC10 |
| پیکیجنگ کی مقدار | 1 |
| موصلیت وولٹیج | |
| مصنوعات کے برانڈ کا نام | SIRIUS |
| ● اسٹوریج کے دوران | -40 ... +80 °C |
| پیکیجنگ کا طول و عرض | 153,00 x 151,50 x 171,50 |
| مصنوعات کی تفصیل | Current measuring module, Set current 63...630 A Overall width 145 mm, busbar connection |
| محیطی درجہ حرارت | |
| مصنوعات کا عہدہ | Current measuring module |
| تحفظ کلاس IP | IP00 |
| کمپن مزاحمت | 1-6 Hz / 15 mm; 6-500 Hz / 2 g |
| ● آپریشن کے دوران | -25 ... +60 °C |
| ● ٹرانسپورٹ کے دوران | -40 ... +80 °C |
| فعال طاقت کا استعمال | 0.2 W |
| ● کرنٹ کا پتہ لگانا | Yes |
| ● طاقت کی پیمائش | No |
| ● وولٹیج کا پتہ لگانا | No |
| مداخلت کی | |
| ماحولیاتی زمرہ | |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| ● موجودہ پیمائش | Yes |
| ● اوورلوڈ تحفظ | Yes |
| ● وولٹیج کی پیمائش | No |
| عام پروڈکٹ کی منظوری | EMC |
| - 50 ہرٹز ریٹیڈ ویلیو پر | 110 ... 690 V |
| - 60 Hz کی درجہ بندی کی قیمت پر | 110 ... 690 V |
| ● تعدد کی پیمائش | No |
| ایکسپورٹ کنٹرول ریگولیشنز | AL : N / ECCN : N |
| مناسبیت کا سرٹیفکیٹ | |
| معیاری لیڈ ٹائم سابق کام | 1 Day/Days |
| خام مال کے لیے سرچارج | None |
| ● زمینی غلطی کی نگرانی | No |
| ● پاور فیکٹر مانیٹرنگ | No |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| انٹرفیس کی قسم (EF006977) | - |
| ● فعال طاقت کی پیمائش | No |
| مادہ کی ممانعت (تاریخ) | 07/01/2006 |
| سوئچنگ فنکشن (EF000189) | - |
| خطرناک جگہوں پر استعمال کے لیے | Declaration of Conformity |
| آپریٹنگ فریکوئنسی ریٹیڈ قدر | 50 ... 60 Hz |
| DC پر شرح شدہ وولٹیج Ue (EF007031) | ['-', '-'] |
| بائنری ان پٹس کی تعداد (EF003817) | - |
| آپریشن کے دوران نسبتا نمی | 5 ... 95 % |
| ● کور اینڈ پروسیسنگ کے ساتھ ٹھوس | 50 mm² ... 240 mm² |
| موجودہ پتہ لگانے کا ماڈیول (EF007501) | true |
| وولٹیج کا پتہ لگانے کا ماڈیول (EF007492) | false |
| ● تھرمسٹر کنکشن کے لیے ان پٹ | No |
| تحفظ کی ڈگری (IP) (EF005474) | IP00 |
| اینالاگ آدانوں کی تعداد (EF001994) | - |
| ریٹیڈ آپریشن فریکوئنسی (EF007024) | ['50.0', '60.0'] |
| کنکشن سسٹم کی قسم (EF008220) | Rail connection |
| سرج وولٹیج ریزسٹنس ریٹیڈ ویلیو | 8 000 V |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3UF7104-1BA00-0 |
| IEC 60947-1 کے مطابق EMC استثنیٰ | corresponds to degree of severity 3 |
| اینالاگ آؤٹ پٹس کی تعداد (EF001995) | - |
| ریٹیڈ آپریشن کرنٹ یعنی (EF006781) | - |
| فعال کرنے کے لیے وولٹیج کی قسم (EF008242) | AC |
| ● کور اینڈ پروسیسنگ کے ساتھ پھنسے ہوئے ہیں۔ | 70 mm² ... 240 mm² |
| تحفظ کی ڈگری (NEMA) (EF011959) | - |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| الیکٹرانک آؤٹ پٹس کی تعداد (EF006929) | - |
| AC 50 Hz پر شرح شدہ وولٹیج Ue (EF007029) | ['110', '690'] |
| AC 60 Hz (EF007030) پر شرح شدہ وولٹیج Ue | ['110', '690'] |
| حوالہ کوڈ IEC 81346-2 کے مطابق | F |
| مین کرنٹ سرکٹ کے لیے کھمبوں کی تعداد | 3 |
| مصنوعات کی تقریب شارٹ سرکٹ تحفظ | No |
| ● IEC 60721 کے مطابق اسٹوریج کے دوران | 1K6 (no condensation, relative humidity 10 ... 95%), 1C2 (no salt mist), 1S2 (sand must not get into the devices), 1M4 |
| زمین کی خرابی کا پتہ لگانے کے لیے ان پٹ (EF007115) | - |
| تھرمسٹر کنکشن کے لیے ان پٹ (EF007116) | false |
| آؤٹ پٹ کی تعداد، رابطے کے ساتھ (EF006936) | 0 |
| ● ATEX ہدایت 2014/34/EU کے مطابق | BVS 06 ATEX F001 |
| ● IEC 61000-4-4 کے مطابق پھٹنے کی وجہ سے | 2 kV |
| ● IEC 60721 کے مطابق آپریشن کے دوران | 3K6 (no formation of ice, no condensation, relative humidity 10 ... 95%), 3C3 (no salt mist), 3S2 (sand must not get into the devices), 3M6 |
| ● IEC 60721 کے مطابق نقل و حمل کے دوران | 2K2, 2C1, 2S1, 2M2 |
| IEC 60068-2-27 کے مطابق جھٹکا مزاحمت | 15g / 11 ms |
| سطح سمندر سے اونچائی پر تنصیب کی اونچائی | |
| اینالاگ درجہ حرارت سینسر کے لیے ان پٹ (EF007114) | - |
| DC پر ریٹیڈ کنٹرول سپلائی وولٹیج ہمیں (EF003980) | ['-', '-'] |
| ● AC ریٹیڈ ویلیو پر آلودگی 3 کی ڈگری کے ساتھ | 690 V |
| EMC نے IEC 60947-1 کے مطابق مداخلت کا اخراج کیا۔ | class A |
| IEC 61000-4-3 کے مطابق فیلڈ پر مبنی مداخلت | 10 V/m |
| علاقہ مخصوص پرائس گروپ/ ہیڈ کوارٹر پرائس گروپ | 42J / 42J |
| AC 50HZ (EF003978) پر ریٹیڈ کنٹرول سپلائی وولٹیج | - |
| AC 60HZ (EF003979) پر ریٹیڈ کنٹرول سپلائی وولٹیج | - |
| رابطے سے متاثرہ سوئچنگ عنصر کے طور پر آؤٹ پٹ کی تعداد | 0 |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر ارتھ سرج کی وجہ سے | 2 kV |
| (برقی طور پر) IEC 60947-1 کے مطابق حفاظتی علیحدگی | All circuits with protective separation (double creepage paths and clearances), the information in the "Protective Separation" test report, No. A0258, must be observed (link see further information) |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر کنڈکٹر اضافے کی وجہ سے | 1 kV |
| ● IEC 60947-1 ریٹیڈ ویلیو کے مطابق مین سرکٹ کی تاروں کے لیے | 8 kV |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 01.07.2006 |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| دھماکہ آلہ گروپ اور زمرہ ATEX ہدایت 2014/34/EU کے مطابق | II (2) G, II (2 ) D, I (M2) |
| کرنٹ کے لیے پیمائش کے ان پٹ پر کنکشن سکرو کے دھاگے کا ڈیزائن | M8 x 25 |
| کرنٹ کے لیے پیمائش کے ان پٹ پر کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم | |
| معاون اور کنٹرول کرنٹ سرکٹ کے لیے برقی کنکشن کی قسم (EF006979) | - |
| کرنٹ پر منحصر اوورلوڈ ریلیز کی سایڈست کرنٹ ریسپانس ویلیو کرنٹ | 63 ... 630 A |
| عام پروڈکٹ کی منظوری EMCCتصدیق خطرناک مقامات پر استعمال کے لیے ConformityTest سرٹیفکیٹس کا اعلان میرین/ShippingSpecial Test CertificateType Test Certificate/Test Report Marine/Shipping other Confirmation | General Product Approval |
پروڈکٹ کی وضاحت
More details
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
پروڈکٹ دستاویزات
ڈیٹا شیٹ
تکنیکی تفصیلات اور کارکردگی کے ڈیٹا
یوزر مینول
انسٹالیشن اور آپریشن گائیڈ
