3UF7110-1AA01-0

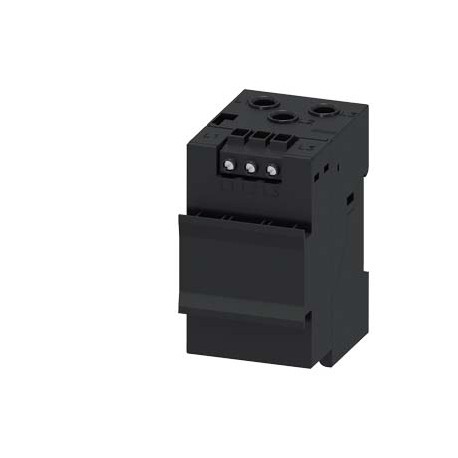

3UF7110-1AA01-0 SIEMENS Current/voltage measuring module V2 Set current 0.3 ... 4 A, Voltage measurement up ..
$0.00امریکی ڈالر
3342 اسٹاک میں
اہم وضاحتیں
:Confirmation
EAN:4047621025773
یو پی سی:804766420740
ای ٹی آئی ایم:5
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| Confirmation | |
| EAN | 4047621025773 |
| یو پی سی | 804766420740 |
| ای ٹی آئی ایم | 5 |
| آئیڈیا | 4 |
| گہرائی | 64 mm |
| چوڑائی | 45 mm |
| یو این ایس پی ایس سی | 15 |
| eClass | 6 |
| اونچائی | 84 mm |
| ● اوپر | 30 mm |
| ● بائیں | 0 mm |
| ● AC میں | |
| ● ٹھیک ہے۔ | 0 mm |
| ● ٹھوس | 1x (0.25 ... 2.5 mm²), 2x (0.25 ... 1.0 mm²) |
| گروپ کوڈ | R711 |
| ● نیچے | 30 mm |
| تصدیق | PROFINET-Certification |
| دھاتی عنصر | L-O----- |
| تاریخ 5/14/2022 | Subject to change without notice© Copyright Siemens 2022 |
| پروڈکٹ گروپ | 5836 |
| پروڈکٹ کلاس | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| مقدار کی اکائی | 1 Piece |
| ● 1 زیادہ سے زیادہ | 2 000 m |
| ● 2 زیادہ سے زیادہ | 3 000 m; max. +50 °C (no protective separation) |
| ● 3 زیادہ سے زیادہ | 4 000 m; max. +40 °C (no protective separation) |
| کموڈٹی کوڈ | 85364900 |
| پروڈکٹ فیملی | SIMOCODE pro 3UF7 motor management and control devices |
| آخری ترمیم: | 4/7/2022 |
| خالص وزن (کلوگرام) | 0,202 Kg |
| وولٹیج کی قسم | AC |
| باندھنے کا طریقہ | screw and snap-on mounting |
| مصنوعات کی تقریب | |
| ضروری وقفہ کاری | |
| اصل ملک | Germany |
| ٹیسٹ سرٹیفکیٹ | Marine / Shipping |
| بڑھتے ہوئے پوزیشن | any |
| آپریٹنگ وولٹیج | |
| مصنوعات کے اجزاء | |
| LKZ_FDB/ CatalogID | CC-IC10 |
| پیکیجنگ کی مقدار | 1 |
| موصلیت وولٹیج | |
| مصنوعات کے برانڈ کا نام | SIRIUS |
| ● اسٹوریج کے دوران | -40 ... +80 °C |
| پیکیجنگ کا طول و عرض | 73,00 x 98,00 x 58,00 |
| مصنوعات کی تفصیل | Current/voltage measuring module V2; Set current 0.3 ... 4 A, Voltage measurement up to 690 V, Overall width 45 mm, Straight-through transformer, basic unit required pro V PB, pro V MR, pro V PN or pro V EIP |
| محیطی درجہ حرارت | |
| درستگی کی پیمائش | |
| مصنوعات کا عہدہ | Current/voltage measuring module |
| تحفظ کلاس IP | IP20 |
| کمپن مزاحمت | 1-6 Hz / 15 mm; 6-500 Hz / 2 g; with basic unit snapped on: 1g |
| ● آپریشن کے دوران | -25 ... +60 °C |
| ● ٹرانسپورٹ کے دوران | -40 ... +80 °C |
| فعال طاقت کا استعمال | 0.5 W |
| ● کرنٹ کا پتہ لگانا | Yes |
| ● طاقت کی پیمائش | Yes |
| ● وولٹیج کا پتہ لگانا | Yes |
| مداخلت کی | |
| ماحولیاتی زمرہ | |
| زیادہ سے زیادہ موجودہ داخل کریں۔ | 40 A; 10 x Io |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| ● AWG کیبلز پر ٹھوس | 1x (24 ... 14), 2x (24 ... 18) |
| ● موجودہ پیمائش | Yes |
| ● اوورلوڈ تحفظ | Yes |
| ● وولٹیج کی پیمائش | Yes |
| عام پروڈکٹ کی منظوری | EMC |
| خصوصی ٹیسٹ سرٹیفکیٹ | Special Test Certificate |
| - 50 ہرٹز ریٹیڈ ویلیو پر | 110 ... 690 V |
| - 60 Hz کی درجہ بندی کی قیمت پر | 110 ... 690 V |
| inlet کھولنے کا قطر | 7.5 mm |
| درجہ حرارت کا بہاؤ فی °C | 0.02 %/°C; Reference temperature: 25°C |
| ● تعدد کی پیمائش | +/- 1.5 %, 0.25 A ... 8 A, 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), cos phi (0.5...1), 50/60 Hz, 25 °C |
| ایکسپورٹ کنٹرول ریگولیشنز | AL : N / ECCN : EAR99 |
| مناسبیت کا سرٹیفکیٹ | |
| ● پھنسے ہوئے AWG کیبلز پر | 1x (20 ... 14), 2x (20 ... 16) |
| معیاری لیڈ ٹائم سابق کام | 25 Day/Days |
| خام مال کے لیے سرچارج | None |
| متغیر تعدد کی پیمائش | 45 ... 65 Hz |
| ● توانائی کی پیمائش پر 1 | +/- 5 %, 0.25 ... 8 A, 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), cos phi (0.5...1), 50/60 Hz, 25 °C |
| ● توانائی کی پیمائش پر 2 | +/- 10%, 8 A ... 32 A, 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), cos-phi (0.5...1), 50/60 Hz, 25 °C |
| ● زمینی غلطی کی نگرانی | Yes |
| ● پاور فیکٹر مانیٹرنگ | Yes |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| انٹرفیس کی قسم (EF006977) | - |
| ● فعال طاقت کی پیمائش | Yes |
| ● cos phi- پیمائش 1 پر | +/- 1.5 %, 0.4 A ... 8 A, 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), cos phi (0.5...1), 50/60 Hz, 25 °C |
| ● cos phi- پیمائش 2 پر | +/- 5%, 8 A ... 32 A, 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), cos-phi (0.5...1), 50/60 Hz, 25 °C |
| مادہ کی ممانعت (تاریخ) | 05/28/2009 |
| سوئچنگ فنکشن (EF000189) | - |
| ● موجودہ پیمائش کے لیے 1 | +/- 1.5 %, in range 0.25 A ... 8 A, in range 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), 50/60 Hz, 25 °C |
| ● موجودہ پیمائش کے لیے 2 | +/- 3%, in range 8 A ... 32 A, in range 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), 50/60 Hz, 25 °C |
| ● وولٹیج کی پیمائش کے لیے 1 | +/- 1.5 %, in range 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), 50/60 Hz, 25 °C |
| خطرناک جگہوں پر استعمال کے لیے | Declaration of Conformity |
| آپریٹنگ فریکوئنسی ریٹیڈ قدر | 50 ... 60 Hz |
| DC پر شرح شدہ وولٹیج Ue (EF007031) | - |
| ● فعال طاقت کی پیمائش پر 1 | +/- 5 %, 0.25 ... 8 A, 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), cos phi (0.5...1), 50/60 Hz, 25 °C |
| ● فعال طاقت کی پیمائش پر 2 | +/- 10%, 8 A ... 32 A, 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), cos-phi (0.5...1), 50/60 Hz, 25 °C |
| بائنری ان پٹس کی تعداد (EF003817) | - |
| آپریشن کے دوران نسبتا نمی | 10 ... 95 % |
| موجودہ پتہ لگانے کا ماڈیول (EF007501) | true |
| وولٹیج کا پتہ لگانے کا ماڈیول (EF007492) | true |
| زمینی غلطی کی نگرانی کی درستگی | In the range 30 % .. 120 %/Is: +/- 10 % (Class CI-A), in range 15 % .. 30 % Ie: +/- 25 % (Class CI-B), both values acc. to IEC 60947-1 Annex T |
| ● بجلی کی ظاہری پیمائش پر 1 | +/- 3%, 0.25 A ... 8 A, 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), cos-phi (0.5...1), 50/60 Hz, 25 °C |
| ● بجلی کی ظاہری پیمائش پر 2 | +/- 5 %, 8 A ... 32 A, 0.85 x 110 V ... 1.1 x 690 V (line-to-line voltages), cos phi (0.5...1), 50/60 Hz, 25 °C |
| ● تھرمسٹر کنکشن کے لیے ان پٹ | No |
| تحفظ کی ڈگری (IP) (EF005474) | IP20 |
| اینالاگ آدانوں کی تعداد (EF001994) | - |
| ریٹیڈ آپریشن فریکوئنسی (EF007024) | ['50.0', '60.0'] |
| کنکشن سسٹم کی قسم (EF008220) | Through-feed technique |
| سرج وولٹیج ریزسٹنس ریٹیڈ ویلیو | 6 000 V |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3UF7110-1AA01-0 |
| IEC 60947-1 کے مطابق EMC استثنیٰ | corresponds to degree of severity 3 |
| اینالاگ آؤٹ پٹس کی تعداد (EF001995) | - |
| ریٹیڈ آپریشن کرنٹ یعنی (EF006781) | - |
| فعال کرنے کے لیے وولٹیج کی قسم (EF008242) | AC |
| تحفظ کی ڈگری (NEMA) (EF011959) | - |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| الیکٹرانک آؤٹ پٹس کی تعداد (EF006929) | - |
| AC 50 Hz پر شرح شدہ وولٹیج Ue (EF007029) | ['110', '690'] |
| AC 60 Hz (EF007030) پر شرح شدہ وولٹیج Ue | ['110', '690'] |
| حوالہ کوڈ IEC 81346-2 کے مطابق | F |
| مین کرنٹ سرکٹ کے لیے کھمبوں کی تعداد | 3 |
| مصنوعات کی تقریب شارٹ سرکٹ تحفظ | No |
| ● IEC 60721 کے مطابق اسٹوریج کے دوران | 1K6 (no condensation, relative humidity 10 ... 95%), 1C2 (no salt mist), 1S2 (sand must not get into the devices), 1M4 |
| زمین کی خرابی کا پتہ لگانے کے لیے ان پٹ (EF007115) | - |
| تھرمسٹر کنکشن کے لیے ان پٹ (EF007116) | false |
| آؤٹ پٹ کی تعداد، رابطے کے ساتھ (EF006936) | 0 |
| ● ATEX ہدایت 2014/34/EU کے مطابق | BVS 06 ATEX F001 |
| موجودہ پیمائش کے لئے پیمائش کا طریقہ کار | TRMS |
| وولٹیج کی پیمائش کے لیے پیمائش کا طریقہ کار | TRMS |
| ● IEC 61000-4-4 کے مطابق پھٹنے کی وجہ سے | 2 kV |
| ● IEC 60721 کے مطابق آپریشن کے دوران | 3K6 (no formation of ice, no condensation, relative humidity 10 ... 95%), 3C3 (no salt mist), 3S2 (sand must not get into the devices), 3M6 |
| ● IEC 60721 کے مطابق نقل و حمل کے دوران | 2K2, 2C1, 2S1, 2M2 |
| IEC 60068-2-27 کے مطابق جھٹکا مزاحمت | 15g / 11 ms; with basic unit snapped on |
| ● کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 1x (0.25 ... 2.5 mm²), 2x (0.25 ... 1.0 mm²) |
| سطح سمندر سے اونچائی پر تنصیب کی اونچائی | |
| اینالاگ درجہ حرارت سینسر کے لیے ان پٹ (EF007114) | - |
| DC پر ریٹیڈ کنٹرول سپلائی وولٹیج ہمیں (EF003980) | - |
| ● AC ریٹیڈ ویلیو پر آلودگی 3 کی ڈگری کے ساتھ | 690 V |
| EMC نے IEC 60947-1 کے مطابق مداخلت کا اخراج کیا۔ | class A |
| موجودہ پیمائش کے لیے inlet کھولنے کا قطر | 7.5 mm |
| IEC 61000-4-3 کے مطابق فیلڈ پر مبنی مداخلت | 10 V/m |
| علاقہ مخصوص پرائس گروپ/ ہیڈ کوارٹر پرائس گروپ | 42J / 42J |
| AC 50HZ (EF003978) پر ریٹیڈ کنٹرول سپلائی وولٹیج | - |
| AC 60HZ (EF003979) پر ریٹیڈ کنٹرول سپلائی وولٹیج | - |
| رابطے سے متاثرہ سوئچنگ عنصر کے طور پر آؤٹ پٹ کی تعداد | 0 |
| وولٹیج کے لیے پیمائش کے آدانوں پر ٹارک کو سخت کرنا | 0.5 ... 0.6 N·m |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر ارتھ سرج کی وجہ سے | 2 kV |
| (برقی طور پر) IEC 60947-1 کے مطابق حفاظتی علیحدگی | All circuits with protective separation (double creepage paths and clearances), the information in the "Protective Separation" test report, No. A0258, must be observed (link see further information) |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر کنڈکٹر اضافے کی وجہ سے | 1 kV |
| وولٹیج کے لیے پیمائش کے ان پٹ پر ٹارک [lbf·in] کو سخت کرنا | 4.4 ... 5.3 lbf·in |
| ● IEC 60947-1 ریٹیڈ ویلیو کے مطابق مین سرکٹ کی تاروں کے لیے | 6 kV |
| وولٹیج کے لیے پیمائش کے آدانوں پر برقی کنکشن کی قسم | screw-type terminals |
| بیرونی موجودہ ٹرانسفارمرز کے ساتھ موجودہ پیمائش کی حد کی توسیع | Yes |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 28.05.2009 |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.2-methyl-1-(4-methyl... CAS-No. 71868-10-5 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-oneBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| دھماکہ آلہ گروپ اور زمرہ ATEX ہدایت 2014/34/EU کے مطابق | II (2) G, II (2 ) D, I (M2) |
| AC زیادہ سے زیادہ ریٹیڈ ویلیو پر لائن کنڈکٹرز کے درمیان قابل پیمائش سپلائی وولٹیج | 690 V |
| وولٹیج کی پیمائش کے لیے لائن کنڈکٹرز اور غیر جانبدار کنڈکٹرز کی اندرونی مزاحمت | 1 MΩ; RC-based voltage divider |
| وولٹیج کے لیے پیمائش کے ان پٹ پر کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم | |
| معاون اور کنٹرول کرنٹ سرکٹ کے لیے برقی کنکشن کی قسم (EF006979) | Screw connection |
| کرنٹ پر منحصر اوورلوڈ ریلیز کی سایڈست کرنٹ ریسپانس ویلیو کرنٹ | 0.3 ... 4 A |
| عام پروڈکٹ کی منظوری EMCCتصدیق خطرناک جگہوں پر استعمال کے لیے ConformityTest سرٹیفکیٹس کی قسم ٹیسٹ سرٹیفکیٹس/Test ReportTest CertificatesMarine/ShippingSpecial Test CertificateSpecial Test CertificateOther ConfirmationPROFINET-سرٹیفیکیشن | General Product Approval |
