3UG4631-2AA30

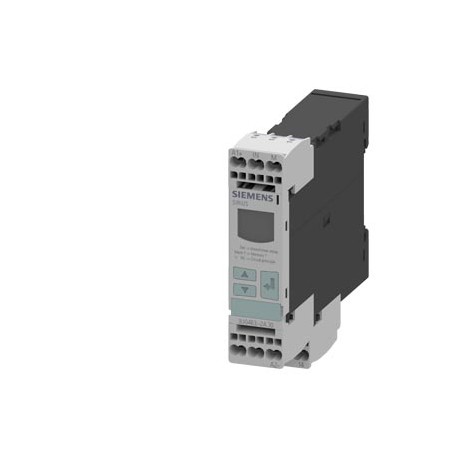

3UG4631-2AA30 SIEMENS Digital monitoring relay Voltage monitoring, 22.5 mm from 0.1-60 V AC/DC 0vershoot and..
$0.00امریکی ڈالر
4500 اسٹاک میں
اہم وضاحتیں
:VersionClassificationeClass627-37-18-01eClass7.127-37-18-01eClass827-37-18-01eClass927-37-18-01eClass9.127-37-18-01ETIM5EC001438ETIM6EC001438ETIM7EC001438ETIM8EC001438IDEA44727UNSPSC1539-12-15-21
EAN:4011209642683
یو پی سی:887621737917
ای ٹی آئی ایم:5
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| VersionClassificationeClass627-37-18-01eClass7.127-37-18-01eClass827-37-18-01eClass927-37-18-01eClass9.127-37-18-01ETIM5EC001438ETIM6EC001438ETIM7EC001438ETIM8EC001438IDEA44727UNSPSC1539-12-15-21 | |
| EAN | 4011209642683 |
| یو پی سی | 887621737917 |
| ای ٹی آئی ایم | 5 |
| آئیڈیا | 4 |
| گہرائی | 91 mm |
| چوڑائی | 22.5 mm |
| یو این ایس پی ایس سی | 15 |
| eClass | 6 |
| اونچائی | 94 mm |
| ● ٹھوس | 2x (0.25 ... 1.5 mm²) |
| گروپ کوڈ | R711 |
| - اوپر کی طرف | 0 mm |
| تصدیق | |
| دھاتی عنصر | LAO----- |
| - آگے | 0 mm |
| ● پھنسے ہوئے | 24 ... 16 |
| تاریخ 5/10/2022 | Subject to change without notice© Copyright Siemens 2022 |
| پروڈکٹ گروپ | 5885 |
| پروڈکٹ کلاس | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| مقدار کی اکائی | 1 Piece |
| - پیچھے کی طرف | 0 mm |
| - نیچے کی طرف | 0 mm |
| کموڈٹی کوڈ | 85364190 |
| پروڈکٹ فیملی | Voltage monitoring |
| آخری ترمیم: | 7/1/2021 |
| ● آٹو ری سیٹ | Yes |
| خالص وزن (کلوگرام) | 0,128 Kg |
| وولٹیج کی قسم | |
| - طرف | 0 mm |
| ● درجہ بند قدر | 24 V |
| گہرائی (EF000049) | 91.0 |
| چوڑائی (EF000008) | 22.5 |
| باندھنے کا طریقہ | snap-on mounting |
| مصنوعات کی تقریب | Voltage monitoring relay |
| ضروری وقفہ کاری | |
| اصل ملک | Germany |
| اونچائی (EF000040) | 94.0 |
| ٹیسٹ سرٹیفکیٹ | Marine / Shipping |
| بڑھتے ہوئے پوزیشن | any |
| ● ابتدائی قدر | 0.85 |
| LKZ_FDB/ CatalogID | CC-IC10 |
| پیکیجنگ کی مقدار | 1 |
| galvanic تنہائی | |
| مصنوعات کے برانڈ کا نام | SIRIUS |
| ● اسٹوریج کے دوران | -40 ... +85 °C |
| ● بیرونی ری سیٹ | Yes |
| ● لائیو حصوں کے لیے | |
| ● نگرانی کے لیے | AC/DC |
| پیکیجنگ کا طول و عرض | 29,00 x 99,00 x 107,00 |
| مصنوعات کی تفصیل | Digital monitoring relay Voltage monitoring, 22.5 mm from 0.1-60 V AC/DC 0vershoot and undershoot Supply voltage: 24 V AC/DC 50 to 60 Hz DC and AC without galvanic isolation to measuring circuit Noise pulses delay 0.1 to 20 s Hysteresis 0.1 to 30 V 1 change-over contact with or without fault buffer spring-type connection system |
| محیطی درجہ حرارت | |
| مصنوعات کا عہدہ | Voltage monitoring relay with digital setting |
| تحفظ کلاس IP | IP20 |
| ● آپریشن کے دوران | -25 ... +60 °C |
| ● ٹرانسپورٹ کے دوران | -40 ... +85 °C |
| ● پورے پیمانے پر قدر | 1.15 |
| ڈسپلے کا ڈیزائن | LCD |
| مداخلت کی | |
| ● گراؤنڈ حصوں کے لیے | |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| ● AWG کیبلز پر ٹھوس | 2x (24 ... 16) |
| ● آؤٹ پٹ کے درمیان | Yes |
| عام پروڈکٹ کی منظوری | EMC |
| AC میں قابل پیمائش وولٹیج | 60 ... 0.1 V |
| ڈی سی پر قابل پیمائش وولٹیج | 0.1 ... 60 V |
| مصنوعات کی قسم کا عہدہ | 3UG4 |
| متعلقہ تکرار کی درستگی | 1 % |
| ● 50 Hz ریٹیڈ ویلیو پر | 24 V |
| ● 60 Hz ریٹیڈ ویلیو پر | 24 V |
| قابل پیمائش لائن فریکوئنسی | 40 ... 500 Hz |
| ● اوور وولٹیج کا پتہ لگانا | Yes |
| ایکسپورٹ کنٹرول ریگولیشنز | AL : N / ECCN : N |
| ● پھنسے ہوئے AWG کیبلز پر | 2x (24 ... 16) |
| ● انڈر وولٹیج کا پتہ لگانا | Yes |
| معیاری لیڈ ٹائم سابق کام | 20 Day/Days |
| خام مال کے لیے سرچارج | None |
| ڈیجیٹل ڈسپلے کی درستگی | +/-1 digit |
| متعلقہ پیمائش کی درستگی | 5 % |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| AC میں سپلائی وولٹیج کو کنٹرول کریں۔ | |
| ڈی سی پر سپلائی وولٹیج کو کنٹرول کریں۔ | |
| ● ان پٹ اور آؤٹ پٹ کے درمیان | Yes |
| ● اوور وولٹیج کا پتہ لگانا DC | Yes |
| مادہ کی ممانعت (تاریخ) | 05/01/2012 |
| برقی کنکشن کی قسم | spring-loaded terminals |
| ● انڈر وولٹیج کا پتہ لگانے والا ڈی سی | Yes |
| سایڈست جواب میں تاخیر کا وقت | |
| ● ساتھ ساتھ بڑھتے ہوئے | |
| رسپانس ویلیو وولٹیج (EF008193) | ['0.1', '60'] |
| ڈیٹیچ ایبل کلیمپ کے ساتھ (EF003340) | true |
| ● کنٹرول سپلائی وولٹیج کا | AC/DC |
| ● اوور وولٹیج کا پتہ لگانے کا 1 مرحلہ | Yes |
| ● اوور وولٹیج کا پتہ لگانے کا 3 مرحلہ | No |
| ● وولٹیج ونڈو کی شناخت ڈی سی | Yes |
| ٹیسٹ سرٹیفکیٹ/ٹیسٹ رپورٹ ٹائپ کریں۔ | Special Test Certificate |
| برقی تنہائی کا ڈیزائن | Protective separation |
| ● انڈر وولٹیج کا پتہ لگانے کا 1 مرحلہ | Yes |
| کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| آپریشنل کرنٹ 17 وی کم از کم | 5 mA |
| ● انڈر وولٹیج کا پتہ لگانے کے 3 مراحل | No |
| سرج وولٹیج ریزسٹنس ریٹیڈ ویلیو | 4 kV |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3UG4631-2AA30 |
| فعال کرنے کے لیے وولٹیج کی قسم (EF008242) | AC/DC |
| برقی کنکشن کی قسم (EF003961) | Spring clamp connection |
| وولٹیج کی پیمائش کی حد 1 (EF006134) | ['0.1', '60'] |
| وولٹیج کی پیمائش کی حد 2 (EF006135) | ['-', '-'] |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| ● وولٹیج ونڈو کی شناخت 1 مرحلہ | Yes |
| ● وولٹیج ونڈو کی شناخت 3 مرحلہ | No |
| CO رابطوں کی تعداد نے سوئچنگ میں تاخیر کی۔ | 1 |
| NC رابطوں کی تعداد نے سوئچنگ میں تاخیر کی۔ | 0 |
| NO رابطوں کی تعداد نے سوئچنگ میں تاخیر کی۔ | 0 |
| حوالہ کوڈ IEC 81346-2 کے مطابق | K |
| ● نچلی یا اوپری حد کی خلاف ورزی کے ساتھ | 0.1 ... 20 s |
| زیادہ سے زیادہ اجازت آف تاخیر کا وقت (EF008191) | 20 |
| مین کرنٹ سرکٹ کے لیے کھمبوں کی تعداد | 1 |
| کم از کم سایڈست آف تاخیر کا وقت (EF008192) | 0.1 |
| ● کنٹرول اور معاون سرکٹ کے درمیان | 300 V |
| تھری فیز ہسٹریسس ممکن ہے (EF003395) | false |
| ● آلودگی کی ڈگری کے ساتھ 3 ریٹیڈ ویلیو | 690 V |
| سنگل فیز ہسٹریسس ممکن ہے (EF003394) | true |
| ● معاون اور معاون سرکٹ کے درمیان | 300 V |
| ● IEC 61000-4-4 کے مطابق پھٹنے کی وجہ سے | 2 kV |
| فنکشن DC-اوور وولٹیج پر مشتمل ہے (EF003397) | true |
| تین فیز اوور وولٹیج ممکن ہے (EF003393) | false |
| وولٹیج کی پیمائش کی حد کی قسم (EF003399) | AC/DC |
| IEC 60068-2-27 کے مطابق جھٹکا مزاحمت | sinusoidal half-wave 15g / 11 ms |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم | |
| ● کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 2 x (0.25 ... 1.5 mm²) |
| فنکشن ڈی سی انڈر وولٹیج پر مشتمل ہے (EF003396) | true |
| سنگل فیز اوور وولٹیج ممکن ہے (EF003392) | true |
| تین فیز انڈر وولٹیج ممکن ہے (EF003391) | false |
| سنگل فیز انڈر وولٹیج ممکن ہے (EF003390) | true |
| محفوظ تنہائی کے لیے زیادہ سے زیادہ قابل اجازت وولٹیج | |
| 3RT2 contactor زیادہ سے زیادہ کے ساتھ آپریٹنگ فریکوئنسی | 5 000 1/h |
| IEC 60068-2-6 کے مطابق کمپن مزاحمت | 1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g |
| ● کور اینڈ پروسیسنگ کے بغیر باریک پھنسے ہوئے ہیں۔ | 2x (0.25 ... 1.5 mm²) |
| DC پر ریٹیڈ کنٹرول سپلائی وولٹیج ہمیں (EF003980) | ['24', '24'] |
| ● وولٹیج کی فراہمی اور دیگر سرکٹس کے درمیان | No |
| فنکشن DC-voltage hysteresis (EF003398) پر مشتمل ہے | true |
| IEC 61000-4-2 کے مطابق الیکٹرو سٹیٹک ڈسچارج | 6 kV contact discharge / 8 kV air discharge |
| مکینیکل سروس لائف (سوئچنگ سائیکل) عام | 10 000 000 |
| رشتہ دار درجہ حرارت سے متعلق پیمائش کا انحراف | 0.1 % |
| IEC 61000-4-3 کے مطابق فیلڈ پر مبنی مداخلت | 10 V/m |
| زیادہ سے زیادہ اجازت شدہ تاخیر پر توانائی کا وقت (EF008189) | - |
| رابطے کی تعداد بطور تبدیلی رابطہ (EF008257) | 1 |
| علاقہ مخصوص پرائس گروپ/ ہیڈ کوارٹر پرائس گروپ | 41H / 41H |
| ● سایڈست اوپن/کلوزڈ سرکٹ موجودہ اصول | Yes |
| کم از کم سایڈست تاخیر پر توانائی کا وقت (EF008190) | - |
| AC 50HZ (EF003978) پر ریٹیڈ کنٹرول سپلائی وولٹیج | ['24.0', '24.0'] |
| AC 60HZ (EF003979) پر ریٹیڈ کنٹرول سپلائی وولٹیج | ['24.0', '24.0'] |
| عام طور پر کھلے رابطے کے طور پر رابطوں کی تعداد (EF008256) | 0 |
| AWG نمبر بطور کوڈڈ کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| سطح سمندر سے زیادہ سے زیادہ اونچائی پر تنصیب کی اونچائی | 2 000 m |
| عام طور پر بند رابطے کے طور پر رابطوں کی تعداد (EF008255) | 0 |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر ارتھ سرج کی وجہ سے | 2 kV |
| آؤٹ پٹ ریلے کے DIAZED فیوز لنک کا مسلسل کرنٹ | 4 A |
| زیادہ سے زیادہ رابطوں کے ساتھ سوئچنگ عنصر کا تھرمل کرنٹ | 5 A |
| DC پر آپریٹنگ رینج فیکٹر کنٹرول سپلائی وولٹیج ریٹیڈ ویلیو | |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر کنڈکٹر اضافے کی وجہ سے | 1 kV |
| AC-15 پر بجلی کی برداشت (سوئچنگ سائیکل) 230 V پر عام | 100 000 |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 01.05.2012 |
| IEC 60664 کے مطابق اوور وولٹیج زمرہ III کے لیے موصلیت کا وولٹیج | |
| معاون اور کنٹرول سرکٹ کے لیے پروڈکٹ کا جزو ہٹنے والا ٹرمینل | Yes |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| آپریٹنگ رینج فیکٹر کنٹرول سپلائی وولٹیج 50 ہرٹز پر AC میں ریٹیڈ ویلیو | |
| آپریٹنگ رینج فیکٹر کنٹرول سپلائی وولٹیج ریٹیڈ ویلیو AC پر 60 Hz پر | |
| عام پروڈکٹ کی منظوری EMCDConformity ConfirmationTest سرٹیفکیٹس کا اعلان میرین/Shipping otherRailwayType Test Certificate/Test ReportSpecial Test Certificate Confirmation Vibration and Shock | General Product Approval |
