3UG4641-1CS20

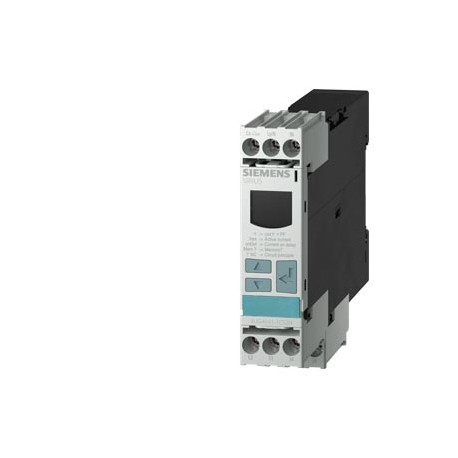

3UG4641-1CS20 SIEMENS Digital monitoring relay cos phi and current monitoring from 90-690 V AC 0vershoot and..
$0.00امریکی ڈالر
3548 اسٹاک میں
اہم وضاحتیں
:VersionClassificationeClass627-37-18-06eClass7.127-37-18-06eClass827-37-18-06eClass927-37-18-06eClass9.127-37-18-06ETIM5EC001443ETIM6EC001443ETIM7EC001443ETIM8EC001443IDEA44727UNSPSC1439-12-23-33UNSPSC1539-12-15-21
EAN:4011209665156
یو پی سی:754554937441
ای ٹی آئی ایم:5
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| VersionClassificationeClass627-37-18-06eClass7.127-37-18-06eClass827-37-18-06eClass927-37-18-06eClass9.127-37-18-06ETIM5EC001443ETIM6EC001443ETIM7EC001443ETIM8EC001443IDEA44727UNSPSC1439-12-23-33UNSPSC1539-12-15-21 | |
| EAN | 4011209665156 |
| یو پی سی | 754554937441 |
| ای ٹی آئی ایم | 5 |
| آئیڈیا | 4 |
| گہرائی | 91 mm |
| چوڑائی | 22.5 mm |
| ● 1 | 0.2 ... 10 A |
| ● 2 | 0.2 ... 10 A |
| یو این ایس پی ایس سی | 14 |
| eClass | 6 |
| اونچائی | 102 mm |
| ● ٹھوس | 1x (0.5 ... 4 mm2), 2x (0.5 ... 2.5 mm2) |
| گروپ کوڈ | R711 |
| - اوپر کی طرف | 0 mm |
| ● 24 V پر | 1 A |
| تصدیق | |
| تاریخ 5/2/2022 | Subject to change without notice© Copyright Siemens 2022 |
| دھاتی عنصر | LAO----- |
| - آگے | 0 mm |
| ● 125 V پر | 0.2 A |
| ● 250 V پر | 0.1 A |
| ● پھنسے ہوئے | 20 ... 14 |
| پروڈکٹ گروپ | 5885 |
| پروڈکٹ کلاس | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| مقدار کی اکائی | 1 Piece |
| - پیچھے کی طرف | 0 mm |
| - نیچے کی طرف | 0 mm |
| کموڈٹی کوڈ | 85364900 |
| پروڈکٹ فیملی | Power factor and active current monitoring |
| آخری ترمیم: | 12/21/2020 |
| خالص وزن (کلوگرام) | 0,160 Kg |
| - طرف | 0 mm |
| گہرائی (EF000049) | 91.0 |
| چوڑائی (EF000008) | 22.5 |
| باندھنے کا طریقہ | snap-on mounting |
| مصنوعات کی تقریب | Active power monitoring relay |
| ضروری وقفہ کاری | |
| اصل ملک | Germany |
| اونچائی (EF000040) | 102.0 |
| ٹیسٹ سرٹیفکیٹ | Marine / Shipping |
| بڑھتے ہوئے پوزیشن | any |
| ● ابتدائی قدر | 1 |
| ● شروع کرتے وقت | 0 ... 99 s |
| LKZ_FDB/ CatalogID | CC-IC10 |
| پیکیجنگ کی مقدار | 1 |
| galvanic تنہائی | |
| قابل پیمائش کرنٹ | 0.2 ... 10 A |
| مصنوعات کے برانڈ کا نام | SIRIUS |
| ● اسٹوریج کے دوران | -40 ... +85 °C |
| ● بیرونی ری سیٹ | Yes |
| ● لائیو حصوں کے لیے | |
| پیکیجنگ کا طول و عرض | 29,00 x 99,00 x 107,00 |
| مصنوعات کی تفصیل | Digital monitoring relay cos phi and current monitoring from 90-690 V AC 0vershoot and undershoot self-supplied 50 to 60 Hz AC Noise pulses delay 0.1 to 20 s Hysteresis for (I) 0.1 to 2 A 2 change-over contacts with or without fault buffer screw terminal Successor product for 3UG3014 |
| محیطی درجہ حرارت | |
| آلودگی کی ڈگری | 3 |
| مصنوعات کا عہدہ | Cos phi monitoring relay with digital setting |
| تحفظ کلاس IP | IP20 |
| ● آپریشن کے دوران | -25 ... +60 °C |
| ● ٹرانسپورٹ کے دوران | -40 ... +85 °C |
| ● پورے پیمانے پر قدر | 1 |
| ڈسپلے کا ڈیزائن | LCD |
| مداخلت کی | |
| ● گراؤنڈ حصوں کے لیے | |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| ● AWG کیبلز پر ٹھوس | 2x (20 ... 14) |
| ● آؤٹ پٹ کے درمیان | Yes |
| عام پروڈکٹ کی منظوری | EMC |
| شرح شدہ وولٹیج (EF003977) | ['90', '690'] |
| خصوصی ٹیسٹ سرٹیفکیٹ | Type Test Certificates/Test Report |
| مصنوعات کی قسم کا عہدہ | 3UG4 |
| متعلقہ تکرار کی درستگی | 1 % |
| ● 250 V پر 50/60 Hz پر | 3 A |
| ● 400 V پر 50/60 Hz پر | 3 A |
| ● 50 Hz ریٹیڈ ویلیو پر | 90 ... 690 V |
| ● 60 Hz ریٹیڈ ویلیو پر | 90 ... 690 V |
| ایکسپورٹ کنٹرول ریگولیشنز | AL : N / ECCN : N |
| ● پھنسے ہوئے AWG کیبلز پر | 2x (20 ... 14) |
| مراحل کی تعداد (EF000351) | 1 |
| معیاری لیڈ ٹائم سابق کام | 20 Day/Days |
| خام مال کے لیے سرچارج | None |
| ڈیجیٹل ڈسپلے کی درستگی | +/-1 digit |
| متعلقہ پیمائش کی درستگی | 10 % |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| AC میں سپلائی وولٹیج کو کنٹرول کریں۔ | |
| ● ان پٹ اور آؤٹ پٹ کے درمیان | Yes |
| مادہ کی ممانعت (تاریخ) | 05/01/2012 |
| آپریٹنگ وولٹیج کی درجہ بندی کی قیمت | 90 ... 690 V |
| برقی کنکشن کی قسم | screw-type terminals |
| موجودہ پیمائش (EF008522) | ['0.2', '10.0'] |
| سایڈست جواب میں تاخیر کا وقت | |
| نگرانی کے لیے کرنٹ کی قسم | AC |
| ● ساتھ ساتھ بڑھتے ہوئے | |
| ڈیٹیچ ایبل کلیمپ کے ساتھ (EF003340) | true |
| ● overcurrent کا پتہ لگانے کا 1 مرحلہ | Yes |
| کنٹرول سپلائی وولٹیج ریٹیڈ ویلیو | 690 ... 90 |
| ● انڈر کرنٹ کا پتہ لگانے کا 1 مرحلہ | Yes |
| کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| آپریشنل کرنٹ 17 وی کم از کم | 5 mA |
| ریٹیڈ آپریشن فریکوئنسی (EF007024) | ['50', '60'] |
| سپلائی وولٹیج فریکوئنسی ریٹیڈ قدر | 60 ... 50 Hz |
| سرج وولٹیج ریزسٹنس ریٹیڈ ویلیو | 6 kV |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3UG4641-1CS20 |
| فعال کرنے کے لیے وولٹیج کی قسم (EF008242) | AC |
| AC-15 پر آؤٹ پٹ ریلے کی وسعت | |
| DC-13 پر آؤٹ پٹ ریلے کی وسعت | |
| برقی کنکشن کی قسم (EF003961) | Screw connection |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| CO رابطوں کی تعداد نے سوئچنگ میں تاخیر کی۔ | 2 |
| NC رابطوں کی تعداد نے سوئچنگ میں تاخیر کی۔ | 0 |
| NO رابطوں کی تعداد نے سوئچنگ میں تاخیر کی۔ | 0 |
| حوالہ کوڈ IEC 81346-2 کے مطابق | K |
| ● نچلی یا اوپری حد کی خلاف ورزی کے ساتھ | 0.1 ... 20 s |
| زیادہ سے زیادہ اجازت آف تاخیر کا وقت (EF008191) | 20 |
| مین کرنٹ سرکٹ کے لیے کھمبوں کی تعداد | 2 |
| کم از کم سایڈست آف تاخیر کا وقت (EF008192) | 0.1 |
| سایڈست موجودہ ردعمل کی قیمت کرنٹ | |
| ● آلودگی کی ڈگری کے ساتھ 3 ریٹیڈ ویلیو | 690 V |
| سکرو قسم کے ٹرمینلز کے ساتھ ٹارک کو سخت کرنا | 1.2 ... 0.8 N·m |
| ● IEC 61000-4-4 کے مطابق پھٹنے کی وجہ سے | 2 kV |
| IEC 60068-2-27 کے مطابق جھٹکا مزاحمت | sinusoidal half-wave 15g / 11 ms |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم | |
| ● کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 1x (0.5 ... 2.5 mm2), 2x (0.5 ... 1.5 mm2) |
| کنٹرول سپلائی وولٹیج کی وولٹیج کی قسم | AC |
| Cos-Phi (EF003418) کے لیے ایڈجسٹ ایبل سیٹنگ ویلیو | ['0.1', '0.99'] |
| 3RT2 contactor زیادہ سے زیادہ کے ساتھ آپریٹنگ فریکوئنسی | 5 000 1/h |
| IEC 60068-2-6 کے مطابق کمپن مزاحمت | 1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g |
| DC پر ریٹیڈ کنٹرول سپلائی وولٹیج ہمیں (EF003980) | ['-', '-'] |
| ● وولٹیج کی فراہمی اور دیگر سرکٹس کے درمیان | Yes |
| IEC 61000-4-2 کے مطابق الیکٹرو سٹیٹک ڈسچارج | 6 kV contact discharge / 8 kV air discharge |
| مکینیکل سروس لائف (سوئچنگ سائیکل) عام | 10 000 000 |
| IEC 61000-4-3 کے مطابق فیلڈ پر مبنی مداخلت | 10 V/m |
| زیادہ سے زیادہ اجازت شدہ تاخیر پر توانائی کا وقت (EF008189) | 99 |
| رابطے کی تعداد بطور تبدیلی رابطہ (EF008257) | 2 |
| علاقہ مخصوص پرائس گروپ/ ہیڈ کوارٹر پرائس گروپ | 41H / 41H |
| کم از کم بجلی کی ناکامی کی صورت میں بفرنگ کا وقت | 10 ms |
| ● سایڈست اوپن/کلوزڈ سرکٹ موجودہ اصول | Yes |
| کم از کم سایڈست تاخیر پر توانائی کا وقت (EF008190) | 0 |
| AC 50HZ (EF003978) پر ریٹیڈ کنٹرول سپلائی وولٹیج | ['90.0', '690.0'] |
| AC 60HZ (EF003979) پر ریٹیڈ کنٹرول سپلائی وولٹیج | ['90.0', '690.0'] |
| عام طور پر کھلے رابطے کے طور پر رابطوں کی تعداد (EF008256) | 0 |
| AWG نمبر بطور کوڈڈ کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| سطح سمندر سے زیادہ سے زیادہ اونچائی پر تنصیب کی اونچائی | 2 000 m |
| عام طور پر بند رابطے کے طور پر رابطوں کی تعداد (EF008255) | 0 |
| ماپا کرنٹ ویلیو کے لیے سایڈست سوئچنگ ہسٹریسس | 100 ... 2 000 mA |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر ارتھ سرج کی وجہ سے | 2 kV |
| آؤٹ پٹ ریلے کے DIAZED فیوز لنک کا مسلسل کرنٹ | 4 A |
| زیادہ سے زیادہ رابطوں کے ساتھ سوئچنگ عنصر کا تھرمل کرنٹ | 5 A |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر کنڈکٹر اضافے کی وجہ سے | 1 kV |
| AC-15 پر بجلی کی برداشت (سوئچنگ سائیکل) 230 V پر عام | 100 000 |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 01.05.2012 |
| IEC 60664 کے مطابق اوور وولٹیج زمرہ III کے لیے موصلیت کا وولٹیج | |
| معاون اور کنٹرول سرکٹ کے لیے پروڈکٹ کا جزو ہٹنے والا ٹرمینل | Yes |
| معاون اور کنٹرول سرکٹ ریٹیڈ ویلیو کے لیے سپلائی وولٹیج فریکوئنسی | 50 ... 60 Hz |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| آپریٹنگ رینج فیکٹر کنٹرول سپلائی وولٹیج 50 ہرٹز پر AC میں ریٹیڈ ویلیو | |
| آپریٹنگ رینج فیکٹر کنٹرول سپلائی وولٹیج ریٹیڈ ویلیو AC پر 60 Hz پر | |
| عام پروڈکٹ کی منظوری EMCDConformity ConfirmationTest سرٹیفکیٹس کا اعلان میرین/دوسرے ریلوے سپیشل ٹیسٹ سرٹیفکیٹ ٹائپ ٹیسٹ سرٹیفکیٹ/ٹیسٹ رپورٹ کنفرمیشن وائبریشن اور شاک | General Product Approval |
