3UG4815-1AA40

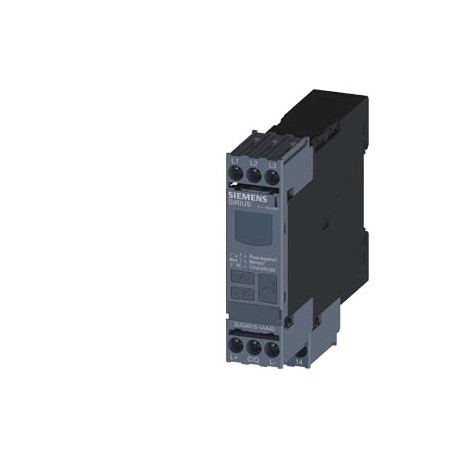

3UG4815-1AA40 SIEMENS Digital monitoring relay 3-phase supply voltage for IO-Link 50...60 Hz AC 3 x 160 to 6..
$0.00امریکی ڈالر
4516 اسٹاک میں
اہم وضاحتیں
:Special Test Certificate
EAN:4011209895584
یو پی سی:040892870855
ای ٹی آئی ایم:5
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| Special Test Certificate | |
| EAN | 4011209895584 |
| یو پی سی | 040892870855 |
| ای ٹی آئی ایم | 5 |
| آئیڈیا | 4 |
| گہرائی | 91 mm |
| چوڑائی | 22.5 mm |
| یو این ایس پی ایس سی | 14 |
| eClass | 6 |
| اونچائی | 102 mm |
| ● ٹھوس | 1x (0.5 ... 4 mm2), 2x (0.5 ... 2.5 mm2) |
| گروپ کوڈ | R711 |
| ڈیٹا کا حجم | |
| - اوپر کی طرف | 0 mm |
| ● 24 V پر | 1 A |
| تصدیق | |
| دھاتی عنصر | LAO----- |
| - آگے | 0 mm |
| ● 125 V پر | 0.2 A |
| ● 250 V پر | 0.1 A |
| ● پھنسے ہوئے | 20 ... 14 |
| تاریخ 5/12/2022 | Subject to change without notice© Copyright Siemens 2022 |
| پروڈکٹ گروپ | 5885 |
| پروڈکٹ کلاس | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| مقدار کی اکائی | 1 Piece |
| - پیچھے کی طرف | 0 mm |
| - نیچے کی طرف | 0 mm |
| کموڈٹی کوڈ | 85364900 |
| پروڈکٹ فیملی | Line monitoring |
| آخری ترمیم: | 1/8/2021 |
| ● آٹو ری سیٹ | Yes |
| خالص وزن (کلوگرام) | 0,142 Kg |
| وولٹیج کی قسم | |
| - طرف | 0 mm |
| ● درجہ بند قدر | 24 ... 24 V |
| گہرائی (EF000049) | 91.0 |
| چوڑائی (EF000008) | 22.5 |
| باندھنے کا طریقہ | snap-on mounting |
| مصنوعات کی تقریب | Phase monitoring relay |
| ضروری وقفہ کاری | |
| اصل ملک | Czech Republic |
| اونچائی (EF000040) | 102.0 |
| بڑھتے ہوئے پوزیشن | any |
| ● ابتدائی قدر | 1 |
| ● شروع کرتے وقت | 0 ... 999.9 s |
| LKZ_FDB/ CatalogID | CC-IC10 |
| پیکیجنگ کی مقدار | 1 |
| galvanic تنہائی | |
| مصنوعات کے برانڈ کا نام | SIRIUS |
| ● اسٹوریج کے دوران | -40 ... +85 °C |
| ● بیرونی ری سیٹ | Yes |
| ● لائیو حصوں کے لیے | |
| ● نگرانی کے لیے | AC |
| پیکیجنگ کا طول و عرض | 32,00 x 99,00 x 111,00 |
| مصنوعات کی تفصیل | Digital monitoring relay 3-phase supply voltage for IO-Link 50...60 Hz AC 3 x 160 to 690 V Phase sequence, Phase failure Phase asymmetry Undervoltage and overvoltage Hysteresis 1-20 V Line stabilization delay Tripping delay time 1 change-over contact, screw terminal |
| محیطی درجہ حرارت | |
| آلودگی کی ڈگری | 2 |
| ڈسپلے ورژن ایل ای ڈی | No |
| مصنوعات کا عہدہ | Network monitoring relay with digital setting |
| تحفظ کلاس IP | IP20 |
| ● آپریشن کے دوران | -25 ... +60 °C |
| ● ٹرانسپورٹ کے دوران | -40 ... +85 °C |
| ● پورے پیمانے پر قدر | 1 |
| IO-Link کی منتقلی کی شرح | COM2 (38,4 kBaud) |
| ڈسپلے کا ڈیزائن | LCD |
| مصنوعات کے ڈیزائن | 5 functions |
| مداخلت کی | |
| ● گراؤنڈ حصوں کے لیے | |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| ● توازن کا پتہ لگانا | Yes |
| ● AWG کیبلز پر ٹھوس | 2x (20 ... 14) |
| عام پروڈکٹ کی منظوری | EMC |
| AC میں قابل پیمائش وولٹیج | 690 ... 160 V |
| مصنوعات کی قسم کا عہدہ | 3UG4 |
| متعلقہ تکرار کی درستگی | 1 % |
| ● 250 V پر 50/60 Hz پر | 3 A |
| ● 400 V پر 50/60 Hz پر | 3 A |
| ● 50 Hz ریٹیڈ ویلیو پر | 0 ... 0 V |
| ● 60 Hz ریٹیڈ ویلیو پر | 0 ... 0 V |
| مطابقت کا اعلان | Test Certificates |
| ● اوور وولٹیج کا پتہ لگانا | Yes |
| ایکسپورٹ کنٹرول ریگولیشنز | AL : N / ECCN : N |
| ● پھنسے ہوئے AWG کیبلز پر | 2x (20 ... 14) |
| ● انڈر وولٹیج کا پتہ لگانا | Yes |
| معیاری لیڈ ٹائم سابق کام | 2 Day/Days |
| خام مال کے لیے سرچارج | None |
| ڈیجیٹل ڈسپلے کی درستگی | +/-1 digit |
| متعلقہ پیمائش کی درستگی | 5 % |
| ● مرحلے کی ناکامی کا پتہ لگانا | Yes |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| AC میں سپلائی وولٹیج کو کنٹرول کریں۔ | |
| ڈی سی پر سپلائی وولٹیج کو کنٹرول کریں۔ | |
| ● ان پٹ اور آؤٹ پٹ کے درمیان | Yes |
| مادہ کی ممانعت (تاریخ) | 05/01/2012 |
| برقی کنکشن کی قسم | screw-type terminals |
| سایڈست جواب میں تاخیر کا وقت | |
| ● مرحلے کی ترتیب کی شناخت | Yes |
| ● ساتھ ساتھ بڑھتے ہوئے | |
| ڈیٹیچ ایبل کلیمپ کے ساتھ (EF003340) | true |
| ● کنٹرول سپلائی وولٹیج کا | DC |
| ● اوور وولٹیج کا پتہ لگانے کا 3 مرحلہ | Yes |
| مرحلے کی ناکامی کا پتہ لگانا (EF003413) | true |
| وولٹیج کی پیمائش کی حد (EF002486) | ['160', '690'] |
| کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| آپریشنل کرنٹ 17 وی کم از کم | 20 mA |
| ● انڈر وولٹیج کا پتہ لگانے کے 3 مراحل | Yes |
| مرحلے کی ترتیب کی نگرانی (EF003412) | true |
| سرج وولٹیج ریزسٹنس ریٹیڈ ویلیو | 6 kV |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3UG4815-1AA40 |
| فیز عدم توازن کی نگرانی (EF003416) | true |
| فعال کرنے کے لیے وولٹیج کی قسم (EF008242) | DC |
| AC-15 پر آؤٹ پٹ ریلے کی وسعت | |
| DC-13 پر آؤٹ پٹ ریلے کی وسعت | |
| برقی کنکشن کی قسم (EF003961) | Screw connection |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| پروٹوکول IO-Link پروٹوکول کی حمایت کرتا ہے۔ | Yes |
| ● وولٹیج ونڈو کی شناخت 3 مرحلہ | Yes |
| CO رابطوں کی تعداد نے سوئچنگ میں تاخیر کی۔ | 1 |
| NC رابطوں کی تعداد نے سوئچنگ میں تاخیر کی۔ | 0 |
| NO رابطوں کی تعداد نے سوئچنگ میں تاخیر کی۔ | 0 |
| حوالہ کوڈ IEC 81346-2 کے مطابق | K |
| ● نچلی یا اوپری حد کی خلاف ورزی کے ساتھ | 0 ... 999.9 s |
| زیادہ سے زیادہ اجازت آف تاخیر کا وقت (EF008191) | 999.9 |
| مین کرنٹ سرکٹ کے لیے کھمبوں کی تعداد | 3 |
| کم از کم سایڈست آف تاخیر کا وقت (EF008192) | 0 |
| فنکشن اوور وولٹیج کا پتہ لگانا (EF003415) | true |
| ● آلودگی کی ڈگری کے ساتھ 2 ریٹیڈ ویلیو | 690 V |
| وولٹیج کا پتہ لگانے کے تحت فنکشن (EF003414) | true |
| سکرو قسم کے ٹرمینلز کے ساتھ ٹارک کو سخت کرنا | 0.8 ... 1.2 N·m |
| ● IEC 61000-4-4 کے مطابق پھٹنے کی وجہ سے | 2 kV |
| IEC 60068-2-27 کے مطابق جھٹکا مزاحمت | sinusoidal half-wave 15g / 11 ms |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم | |
| ● کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 1x (0.5 ... 2.5 mm2), 2x (0.5 ... 1.5 mm2) |
| 3RT2 contactor زیادہ سے زیادہ کے ساتھ آپریٹنگ فریکوئنسی | 5 000 1/h |
| IEC 60068-2-6 کے مطابق کمپن مزاحمت | 1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g |
| DC پر ریٹیڈ کنٹرول سپلائی وولٹیج ہمیں (EF003980) | ['24', '24'] |
| SIO موڈ میں سیمی کنڈکٹر آؤٹ پٹ کی وسعت | 200 mA |
| ● وولٹیج کی فراہمی اور دیگر سرکٹس کے درمیان | Yes |
| IEC 61000-4-2 کے مطابق الیکٹرو سٹیٹک ڈسچارج | 6 kV contact discharge / 8 kV air discharge |
| مکینیکل سروس لائف (سوئچنگ سائیکل) عام | 10 000 000 |
| IEC 61000-4-3 کے مطابق فیلڈ پر مبنی مداخلت | 10 V/m |
| ان پٹ/آؤٹ پٹ لنک ماسٹر کے ذریعے وولٹیج کی فراہمی کی قسم | Yes |
| زیادہ سے زیادہ اجازت شدہ تاخیر پر توانائی کا وقت (EF008189) | 999.9 |
| رابطے کی تعداد بطور تبدیلی رابطہ (EF008257) | 1 |
| علاقہ مخصوص پرائس گروپ/ ہیڈ کوارٹر پرائس گروپ | 41H / 41H |
| ● سایڈست اوپن/کلوزڈ سرکٹ موجودہ اصول | Yes |
| کم از کم سایڈست تاخیر پر توانائی کا وقت (EF008190) | 0 |
| AC 50HZ (EF003978) پر ریٹیڈ کنٹرول سپلائی وولٹیج | ['0.0', '0.0'] |
| AC 60HZ (EF003979) پر ریٹیڈ کنٹرول سپلائی وولٹیج | ['0.0', '0.0'] |
| عام طور پر کھلے رابطے کے طور پر رابطوں کی تعداد (EF008256) | 0 |
| AWG نمبر بطور کوڈڈ کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| سطح سمندر سے زیادہ سے زیادہ اونچائی پر تنصیب کی اونچائی | 2 000 m |
| عام طور پر بند رابطے کے طور پر رابطوں کی تعداد (EF008255) | 0 |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر ارتھ سرج کی وجہ سے | 2 kV |
| آؤٹ پٹ ریلے کے DIAZED فیوز لنک کا مسلسل کرنٹ | 4 A |
| زیادہ سے زیادہ رابطوں کے ساتھ سوئچنگ عنصر کا تھرمل کرنٹ | 5 A |
| DC پر آپریٹنگ رینج فیکٹر کنٹرول سپلائی وولٹیج ریٹیڈ ویلیو | |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر کنڈکٹر اضافے کی وجہ سے | 1 kV |
| AC-15 پر بجلی کی برداشت (سوئچنگ سائیکل) 230 V پر عام | 100 000 |
| ماسٹر اور IO-Link ڈیوائس کے درمیان پوائنٹ ٹو پوائنٹ سائیکل ٹائم کم از کم | 10 ms |
| ● سائیکلکل ٹرانسفر کل کے ساتھ ان پٹ کے ایڈریس رینج کا | 4 byte |
| ● سائیکلکل ٹرانسفر کل کے ساتھ آؤٹ پٹ کے ایڈریس رینج کا | 2 byte |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 01.05.2012 |
| IEC 60664 کے مطابق اوور وولٹیج زمرہ III کے لیے موصلیت کا وولٹیج | |
| معاون اور کنٹرول سرکٹ کے لیے پروڈکٹ کا جزو ہٹنے والا ٹرمینل | Yes |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Dicyclohexyl phthala... CAS-No. 84-61-7 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Dicyclohexyl phthalate (DCHP)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Tris(2-chloroethyl) ... CAS-No. 115-96-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Tris(2-chloroethyl) phosphate (TCEP)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| عام پروڈکٹ کی منظوری EMCCتصدیق مینوفیکچرر کا اعلان کنفارمیٹی ٹیسٹ سرٹیفکیٹس کا اعلان میرین / دیگر ریلوے اسپیشل ٹیسٹ سرٹیفکیٹ ٹائپ ٹیسٹ سرٹیفکیٹ/ٹیسٹ رپورٹ کنفرمیشن وائبریشن اور شاک | General Product Approval |
