3UG4822-2AA40

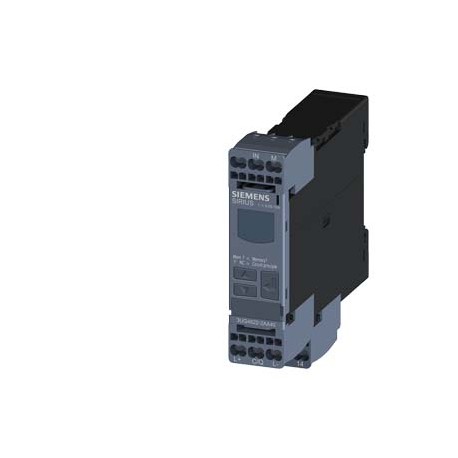

3UG4822-2AA40 SIEMENS Digital monitoring relay Current monitoring, 22.5 mm for IO-Link 0.05...10.0 A AC/DC O..
$0.00امریکی ڈالر
4299 اسٹاک میں
اہم وضاحتیں
:Manufacturer Declaration
EAN:4011209895812
یو پی سی:040892871814
ای ٹی آئی ایم:5
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| Manufacturer Declaration | |
| EAN | 4011209895812 |
| یو پی سی | 040892871814 |
| ای ٹی آئی ایم | 5 |
| آئیڈیا | 4 |
| گہرائی | 91 mm |
| چوڑائی | 22.5 mm |
| ● 1 | 0.05 ... 10 A |
| ● 2 | 0.05 ... 10 A |
| یو این ایس پی ایس سی | 14 |
| eClass | 6 |
| اونچائی | 94 mm |
| ● ٹھوس | 2x (0.25 ... 1.5 mm²) |
| گروپ کوڈ | R711 |
| ڈیٹا کا حجم | |
| - اوپر کی طرف | 0 mm |
| ● 24 V پر | 1 A |
| تاریخ 5/6/2022 | Subject to change without notice© Copyright Siemens 2022 |
| دھاتی عنصر | LAO----- |
| - آگے | 0 mm |
| ● 125 V پر | 0.2 A |
| ● 250 V پر | 0.1 A |
| ● پھنسے ہوئے | 24 ... 16 |
| پروڈکٹ گروپ | 5885 |
| پروڈکٹ کلاس | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| مقدار کی اکائی | 1 Piece |
| - پیچھے کی طرف | 0 mm |
| - نیچے کی طرف | 0 mm |
| کموڈٹی کوڈ | 85364900 |
| پروڈکٹ فیملی | Current monitoring |
| آخری ترمیم: | 12/21/2020 |
| ● آٹو ری سیٹ | Yes |
| خالص وزن (کلوگرام) | 0,144 Kg |
| - طرف | 0 mm |
| گہرائی (EF000049) | 91.0 |
| چوڑائی (EF000008) | 22.5 |
| باندھنے کا طریقہ | snap-on mounting |
| مصنوعات کی تقریب | Current monitoring relay |
| ضروری وقفہ کاری | |
| اصل ملک | Czech Republic |
| اونچائی (EF000040) | 94.0 |
| بڑھتے ہوئے پوزیشن | any |
| ● شروع کرتے وقت | 0 ... 999.9 s |
| LKZ_FDB/ CatalogID | CC-IC10 |
| پیکیجنگ کی مقدار | 1 |
| galvanic تنہائی | |
| قابل پیمائش کرنٹ | 0.05 ... 10 A |
| مصنوعات کے برانڈ کا نام | SIRIUS |
| ● اسٹوریج کے دوران | -40 ... +85 °C |
| ● بیرونی ری سیٹ | Yes |
| ● لائیو حصوں کے لیے | |
| پیکیجنگ کا طول و عرض | 34,00 x 99,00 x 113,00 |
| مصنوعات کی تفصیل | Digital monitoring relay Current monitoring, 22.5 mm for IO-Link 0.05...10.0 A AC/DC Overcurrent and undercurrent Transformer scaling factor Hysteresis 0.01 to 5.0 A ON-delay time Tripping delay time 1 change-over contact, spring-type connection system |
| محیطی درجہ حرارت | |
| آلودگی کی ڈگری | 2 |
| مصنوعات کا عہدہ | Current monitoring relay with digital setting |
| تحفظ کلاس IP | IP20 |
| ● آپریشن کے دوران | -25 ... +60 °C |
| ● ٹرانسپورٹ کے دوران | -40 ... +85 °C |
| IO-Link کی منتقلی کی شرح | COM2 (38,4 kBaud) |
| ڈسپلے کا ڈیزائن | LCD |
| مداخلت کی | |
| DC پر سپلائی وولٹیج 1 | 18 ... 30 V |
| ● گراؤنڈ حصوں کے لیے | |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| ● AWG کیبلز پر ٹھوس | 2x (24 ... 16) |
| عام پروڈکٹ کی منظوری | EMC |
| مصنوعات کی قسم کا عہدہ | 3UG4 |
| متعلقہ تکرار کی درستگی | 1 % |
| ● 250 V پر 50/60 Hz پر | 3 A |
| ● 400 V پر 50/60 Hz پر | 3 A |
| مطابقت کا اعلان | Test Certificates |
| قابل پیمائش لائن فریکوئنسی | 500 ... 40 Hz |
| ایکسپورٹ کنٹرول ریگولیشنز | AL : N / ECCN : N |
| ● پھنسے ہوئے AWG کیبلز پر | 2x (24 ... 16) |
| معیاری لیڈ ٹائم سابق کام | 2 Day/Days |
| خام مال کے لیے سرچارج | None |
| ڈیجیٹل ڈسپلے کی درستگی | +/-1 digit |
| متعلقہ پیمائش کی درستگی | 5 % |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| ● ان پٹ اور آؤٹ پٹ کے درمیان | Yes |
| ● مین کرنٹ سرکٹ کے لیے | spring-loaded terminals |
| ● overcurrent کا پتہ لگانے DC | Yes |
| مادہ کی ممانعت (تاریخ) | 05/01/2012 |
| آپریٹنگ وولٹیج کی درجہ بندی کی قیمت | 24 ... 24 V |
| برقی کنکشن کی قسم | |
| ● انڈر کرنٹ ڈیٹیکشن ڈی سی | Yes |
| سایڈست جواب میں تاخیر کا وقت | |
| نگرانی کے لیے کرنٹ کی قسم | AC/DC |
| ● ساتھ ساتھ بڑھتے ہوئے | |
| ڈیٹیچ ایبل کلیمپ کے ساتھ (EF003340) | true |
| ● موجودہ ونڈو کی شناخت ڈی سی | Yes |
| ● overcurrent کا پتہ لگانے کا 1 مرحلہ | Yes |
| ● overcurrent کا پتہ لگانے کا 3 مرحلہ | No |
| برقی تنہائی کا ڈیزائن | Protective separation |
| ڈی سی ریٹیڈ ویلیو پر سپلائی وولٹیج 1 | 24 V |
| ● انڈر کرنٹ کا پتہ لگانے کا 1 مرحلہ | Yes |
| کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| آپریشنل کرنٹ 17 وی کم از کم | 0.01 A |
| ● انڈر کرنٹ کا پتہ لگانے کے 3 مراحل | No |
| موجودہ پیمائش کی حد (EF000417) | ['0.05', '750.0'] |
| سرج وولٹیج ریزسٹنس ریٹیڈ ویلیو | 6 kV |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3UG4822-2AA40 |
| فعال کرنے کے لیے وولٹیج کی قسم (EF008242) | DC |
| AC-15 پر آؤٹ پٹ ریلے کی وسعت | |
| DC-13 پر آؤٹ پٹ ریلے کی وسعت | |
| سپلائی وولٹیج کی وولٹیج کی قسم | DC |
| ● معاون اور کنٹرول سرکٹ کے لیے | spring-loaded terminals |
| برقی کنکشن کی قسم (EF003961) | Spring clamp connection |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| پروٹوکول IO-Link پروٹوکول کی حمایت کرتا ہے۔ | Yes |
| ● وولٹیج ونڈو کی شناخت 1 مرحلہ | No |
| ● وولٹیج ونڈو کی شناخت 3 مرحلہ | No |
| بیرونی کرنٹ ٹرانسفارمر (EF001923) | - |
| CO رابطوں کی تعداد نے سوئچنگ میں تاخیر کی۔ | 1 |
| NC رابطوں کی تعداد نے سوئچنگ میں تاخیر کی۔ | 0 |
| NO رابطوں کی تعداد نے سوئچنگ میں تاخیر کی۔ | 0 |
| حوالہ کوڈ IEC 81346-2 کے مطابق | K |
| ● نچلی یا اوپری حد کی خلاف ورزی کے ساتھ | 0 ... 999.9 s |
| زیادہ سے زیادہ اجازت آف تاخیر کا وقت (EF008191) | 999.9 |
| مین کرنٹ سرکٹ کے لیے کھمبوں کی تعداد | 1 |
| فنکشن ڈی سی کرنٹ ہسٹریسس (EF003411) | true |
| کم از کم سایڈست آف تاخیر کا وقت (EF008192) | 0 |
| سایڈست موجودہ ردعمل کی قیمت کرنٹ | |
| ● کنٹرول اور معاون سرکٹ کے درمیان | 690 V |
| تھری فیز ہسٹریسس ممکن ہے (EF003395) | false |
| ● آلودگی کی ڈگری کے ساتھ 2 ریٹیڈ ویلیو | 690 V |
| سنگل فیز ہسٹریسس ممکن ہے (EF003394) | false |
| ● IEC 61000-4-4 کے مطابق پھٹنے کی وجہ سے | 2 kV |
| تین فیز اوور موجودہ ممکنہ (EF003408) | false |
| ماپنے سرکٹ کی اندرونی مزاحمت | 5 mΩ |
| IEC 60068-2-27 کے مطابق جھٹکا مزاحمت | sinusoidal half-wave 15g / 11 ms |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم | |
| ● کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 2 x (0.25 ... 1.5 mm²) |
| موجودہ ممکنہ سے زیادہ سنگل فیز (EF003407) | true |
| موجودہ ممکنہ کے تحت تین فیز (EF003406) | false |
| موجودہ ممکنہ کے تحت سنگل فیز (EF003405) | true |
| محفوظ تنہائی کے لیے زیادہ سے زیادہ قابل اجازت وولٹیج | |
| 3RT2 contactor زیادہ سے زیادہ کے ساتھ آپریٹنگ فریکوئنسی | 5 000 1/h |
| IEC 60068-2-6 کے مطابق کمپن مزاحمت | 1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g |
| ● کور اینڈ پروسیسنگ کے بغیر باریک پھنسے ہوئے ہیں۔ | 2x (0.25 ... 1.5 mm²) |
| DC پر ریٹیڈ کنٹرول سپلائی وولٹیج ہمیں (EF003980) | ['18', '30'] |
| SIO موڈ میں سیمی کنڈکٹر آؤٹ پٹ کی وسعت | 200 mA |
| ● وولٹیج کی فراہمی اور دیگر سرکٹس کے درمیان | Yes |
| IEC 61000-4-2 کے مطابق الیکٹرو سٹیٹک ڈسچارج | 6 kV contact discharge / 8 kV air discharge |
| مکینیکل سروس لائف (سوئچنگ سائیکل) عام | 10 000 002 |
| رشتہ دار درجہ حرارت سے متعلق پیمائش کا انحراف | 5 % |
| IEC 61000-4-3 کے مطابق فیلڈ پر مبنی مداخلت | 10 V/m |
| ان پٹ/آؤٹ پٹ لنک ماسٹر کے ذریعے وولٹیج کی فراہمی کی قسم | Yes |
| فنکشن ڈی سی وولٹیج اوور کرنٹ پر مشتمل ہے (EF003410) | true |
| زیادہ سے زیادہ اجازت شدہ تاخیر پر توانائی کا وقت (EF008189) | 999.9 |
| رابطے کی تعداد بطور تبدیلی رابطہ (EF008257) | 1 |
| علاقہ مخصوص پرائس گروپ/ ہیڈ کوارٹر پرائس گروپ | 41H / 41H |
| ● سایڈست اوپن/کلوزڈ سرکٹ موجودہ اصول | Yes |
| کرنٹ کے تحت فنکشن DC وولٹیج پر مشتمل ہے (EF003409) | true |
| کم از کم سایڈست تاخیر پر توانائی کا وقت (EF008190) | 0 |
| AC 50HZ (EF003978) پر ریٹیڈ کنٹرول سپلائی وولٹیج | ['-', '-'] |
| AC 60HZ (EF003979) پر ریٹیڈ کنٹرول سپلائی وولٹیج | ['-', '-'] |
| مین سرکٹ کے لیے پروڈکٹ کا جزو ہٹنے والا ٹرمینل | Yes |
| عام طور پر کھلے رابطے کے طور پر رابطوں کی تعداد (EF008256) | 0 |
| AWG نمبر بطور کوڈڈ کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| سطح سمندر سے زیادہ سے زیادہ اونچائی پر تنصیب کی اونچائی | 2 000 m |
| عام طور پر بند رابطے کے طور پر رابطوں کی تعداد (EF008255) | 0 |
| ماپا کرنٹ ویلیو کے لیے سایڈست سوئچنگ ہسٹریسس | 5 ... 10 mA |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر ارتھ سرج کی وجہ سے | 2 kV |
| آؤٹ پٹ ریلے کے DIAZED فیوز لنک کا مسلسل کرنٹ | 4 A |
| زیادہ سے زیادہ رابطوں کے ساتھ سوئچنگ عنصر کا تھرمل کرنٹ | 5 A |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر کنڈکٹر اضافے کی وجہ سے | 1 kV |
| AC-15 پر بجلی کی برداشت (سوئچنگ سائیکل) 230 V پر عام | 100 000 |
| ماسٹر اور IO-Link ڈیوائس کے درمیان پوائنٹ ٹو پوائنٹ سائیکل ٹائم کم از کم | 10 ms |
| ● سائیکلکل ٹرانسفر کل کے ساتھ ان پٹ کے ایڈریس رینج کا | 4 byte |
| ● سائیکلکل ٹرانسفر کل کے ساتھ آؤٹ پٹ کے ایڈریس رینج کا | 2 byte |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 01.05.2012 |
| IEC 60664 کے مطابق اوور وولٹیج زمرہ III کے لیے موصلیت کا وولٹیج | |
| معاون اور کنٹرول سرکٹ کے لیے پروڈکٹ کا جزو ہٹنے والا ٹرمینل | Yes |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Dicyclohexyl phthala... CAS-No. 84-61-7 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Dicyclohexyl phthalate (DCHP)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Tris(2-chloroethyl) ... CAS-No. 115-96-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Tris(2-chloroethyl) phosphate (TCEP)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| عام پروڈکٹ کی منظوری EMCM مینوفیکچرر کا اعلان کنفرمٹی ٹیسٹ سرٹیفکیٹس کی تصدیق کا اعلان میرین / شپنگ دیگر ریلوے ٹائپ ٹیسٹ سرٹیفکیٹ/ٹیسٹ رپورٹ خصوصی ٹیسٹ سرٹیفکیٹ کنفرمیشن وائبریشن اور شاک | General Product Approval |
