اسٹاک میں ہاٹ پروڈکٹ
3UG4825-1CA40

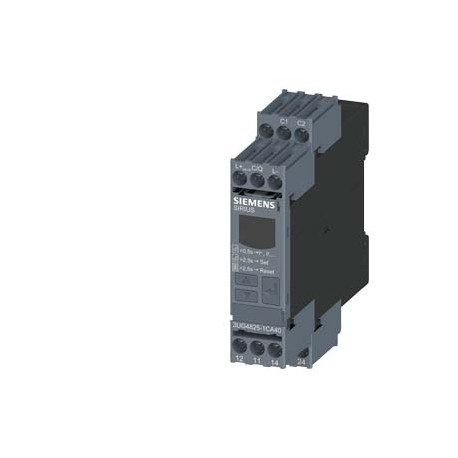

3UG4825-1CA40 SIEMENS Digital monitoring relay for residual current monitoring with residual-current transfo..
$0.00امریکی ڈالر
3111 اسٹاک میں
اہم وضاحتیں
:Special Test Certificate
EAN:4011209912533
یو پی سی:195125228887
ای ٹی آئی ایم:5
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| Special Test Certificate | |
| EAN | 4011209912533 |
| یو پی سی | 195125228887 |
| ای ٹی آئی ایم | 5 |
| آئیڈیا | 4 |
| گہرائی | 91 mm |
| چوڑائی | 22.5 mm |
| ● 1 | 30 mA ... 40 A |
| ● 2 | 30 mA ... 40 A |
| یو این ایس پی ایس سی | 15 |
| eClass | 6 |
| اونچائی | 102 mm |
| ● ٹھوس | 1x (0.5 ... 4.0 mm²), 2x (0.5 ... 2.5 mm²) |
| گروپ کوڈ | R711 |
| ڈیٹا کا حجم | |
| - اوپر کی طرف | 0 mm |
| ● 24 V پر | 1 A |
| دھاتی عنصر | LAO----- |
| - آگے | 0 mm |
| ● 125 V پر | 0.2 A |
| ● 250 V پر | 0.1 A |
| ● پھنسے ہوئے | 20 ... 14 |
| تاریخ 5/14/2022 | Subject to change without notice© Copyright Siemens 2022 |
| پروڈکٹ گروپ | 5885 |
| پروڈکٹ کلاس | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| مقدار کی اکائی | 1 Piece |
| - پیچھے کی طرف | 0 mm |
| - نیچے کی طرف | 0 mm |
| کموڈٹی کوڈ | 85364900 |
| پروڈکٹ فیملی | Residual-current monitoring relays |
| آخری ترمیم: | 12/1/2021 |
| خالص وزن (کلوگرام) | 0,147 Kg |
| وولٹیج کی قسم | DC |
| - طرف | 0 mm |
| ● درجہ بند قدر | 300 V |
| گہرائی (EF000049) | 91.0 |
| چوڑائی (EF000008) | 22.5 |
| باندھنے کا طریقہ | screw and snap-on mounting onto 35 mm standard mounting rail |
| مصنوعات کی تقریب | for three-phase supplies |
| ضروری وقفہ کاری | |
| ● ایرر میموری | Yes |
| اصل ملک | Czech Republic |
| اونچائی (EF000040) | 102.0 |
| بڑھتے ہوئے پوزیشن | any |
| ● ابتدائی قدر | 0.85 |
| LKZ_FDB/ CatalogID | CC-IC10 |
| پیکیجنگ کی مقدار | 1 |
| galvanic تنہائی | |
| موصلیت وولٹیج | |
| قابل پیمائش کرنٹ | 10 mA ... 43 A |
| مصنوعات کے برانڈ کا نام | SIRIUS |
| ● اسٹوریج کے دوران | -40 ... +85 °C |
| ● بیرونی ری سیٹ | Yes |
| ● لائیو حصوں کے لیے | |
| فنکشن (EF000030) | For three-phase supply system |
| پیکیجنگ کا طول و عرض | 98,00 x 33,00 x 111,00 |
| مصنوعات کی تفصیل | Digital monitoring relay for residual current monitoring with residual-current transformer 3UL23 for IO-Link Setting range 0.03 A to 40 A separate for warning threshold and switch-off value ON delay and tripping delay 0 to 999.9 s Shutdown hysteresis up to 50% Warning hysteresis 5% fixed Width 22.5mm, 2 change-over contacts with or without fault buffer screw terminal |
| محیطی درجہ حرارت | |
| آلودگی کی ڈگری | 3 |
| مصنوعات کا عہدہ | Residual current monitoring relay with digital setting |
| تحفظ کلاس IP | IP20 |
| ● ٹرمینل کا | IP20 |
| ● آپریشن کے دوران | -25 ... +60 °C |
| ● ٹرانسپورٹ کے دوران | -40 ... +85 °C |
| ● پورے پیمانے پر قدر | 1.1 |
| ● انکلوژر کا | IP20 |
| IO-Link کی منتقلی کی شرح | COM2 (38,4 kBaud) |
| ڈسپلے کا ڈیزائن | LCD |
| CO رابطوں کی تعداد | |
| ● تاخیر سے سوئچنگ | 2 |
| مداخلت کی | |
| ● گراؤنڈ حصوں کے لیے | |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| ● AWG کیبلز پر ٹھوس | 2x (20 ... 14) |
| ● آؤٹ پٹ کے درمیان | Yes |
| عام پروڈکٹ کی منظوری | EMC |
| مینوفیکچرر کا اعلان | Confirmation |
| شرح شدہ وولٹیج (EF003977) | ['24', '24'] |
| مصنوعات کی قسم کا عہدہ | 3UG4 |
| متعلقہ تکرار کی درستگی | 1 % |
| ● 250 V پر 50/60 Hz پر | 3 A |
| ● 400 V پر 50/60 Hz پر | 0 A |
| مطابقت کا اعلان | Test Certificates |
| قابل پیمائش لائن فریکوئنسی | 16 ... 400 Hz |
| درجہ حرارت کا بہاؤ فی °C | 0.1 %/°C |
| ایکسپورٹ کنٹرول ریگولیشنز | AL : N / ECCN : EAR99 |
| شرح شدہ تعدد (EF001663) | ['16', '400'] |
| ● پھنسے ہوئے AWG کیبلز پر | 2x (20 ... 14) |
| ● معاون رابطوں کے لیے | 2 |
| معیاری لیڈ ٹائم سابق کام | 2 Day/Days |
| خام مال کے لیے سرچارج | None |
| ڈیجیٹل ڈسپلے کی درستگی | +/-1 digit |
| متعلقہ پیمائش کی درستگی | 5 % |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| ڈی سی پر سپلائی وولٹیج کو کنٹرول کریں۔ | |
| ● ان پٹ اور آؤٹ پٹ کے درمیان | Yes |
| ● بقایا کرنٹ ڈسپلے | Yes |
| مادہ کی ممانعت (تاریخ) | 02/14/2013 |
| آپریٹنگ وولٹیج کی درجہ بندی کی قیمت | 24 ... 24 V |
| برقی کنکشن کی قسم | screw-type terminals |
| سایڈست جواب میں تاخیر کا وقت | 0 ... 999.9 s |
| نگرانی کے لیے کرنٹ کی قسم | AC |
| ● ساتھ ساتھ بڑھتے ہوئے | |
| سایڈست آپریٹنگ تاخیر کا وقت | 0 ... 999.9 s |
| آپریٹنگ فریکوئنسی ریٹیڈ قدر | 16 ... 400 Hz |
| ڈیٹیچ ایبل کلیمپ کے ساتھ (EF003340) | true |
| ● overcurrent کا پتہ لگانے کا 1 مرحلہ | Yes |
| برقی تنہائی کا ڈیزائن | galvanic isolation |
| ● انڈر کرنٹ کا پتہ لگانے کا 1 مرحلہ | No |
| کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| آپریشنل کرنٹ 17 وی کم از کم | 5 mA |
| رسپانس ویلیو ایمپریج 1 (EF008204) | ['30.0', '40000.0'] |
| رسپانس ویلیو ایمپریج 2 (EF008205) | ['30.0', '40000.0'] |
| سرج وولٹیج ریزسٹنس ریٹیڈ ویلیو | 4 kV |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3UG4825-1CA40 |
| فعال کرنے کے لیے وولٹیج کی قسم (EF008242) | DC |
| AC-15 پر آؤٹ پٹ ریلے کی وسعت | |
| DC-13 پر آؤٹ پٹ ریلے کی وسعت | |
| رجسٹریشن میں خرابی ممکن ہے (EF003423) | true |
| برقی کنکشن کی قسم (EF003961) | Screw connection |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| پروٹوکول IO-Link پروٹوکول کی حمایت کرتا ہے۔ | Yes |
| NC رابطوں کی تعداد نے سوئچنگ میں تاخیر کی۔ | 0 |
| NO رابطوں کی تعداد نے سوئچنگ میں تاخیر کی۔ | 0 |
| حوالہ کوڈ IEC 81346-2 کے مطابق | K |
| سایڈست موجودہ ردعمل کی قیمت کرنٹ | |
| - آلودگی کی ڈگری کے ساتھ 3 ریٹیڈ ویلیو | 300 V |
| فرق کرنٹ کا اشارہ (EF003424) | true |
| سکرو قسم کے ٹرمینلز کے ساتھ ٹارک کو سخت کرنا | 0.8 ... 1.2 N·m |
| ● IEC 61000-4-4 کے مطابق پھٹنے کی وجہ سے | 2 kV |
| شروع ہونے پر سایڈست جواب میں تاخیر کا وقت | 0 ... 999.9 s |
| معاون رابطوں کے لیے NC رابطوں کی تعداد | 0 |
| معاون رابطوں کے لیے NO رابطوں کی تعداد | 0 |
| IEC 60068-2-27 کے مطابق جھٹکا مزاحمت | sinusoidal half-wave 15g / 11 ms |
| کنیکٹ ایبل کنڈکٹر کراس سیکشنز کی قسم | |
| ● کور اینڈ پروسیسنگ کے ساتھ باریک پھنسے ہوئے ہیں۔ | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) |
| کنٹرول سپلائی وولٹیج کی وولٹیج کی قسم | DC |
| 3RT2 contactor زیادہ سے زیادہ کے ساتھ آپریٹنگ فریکوئنسی | 5 000 1/h |
| IEC 60068-2-6 کے مطابق کمپن مزاحمت | 1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g |
| DC پر ریٹیڈ کنٹرول سپلائی وولٹیج ہمیں (EF003980) | ['24', '24'] |
| SIO موڈ میں سیمی کنڈکٹر آؤٹ پٹ کی وسعت | 200 mA |
| ● وولٹیج کی فراہمی اور دیگر سرکٹس کے درمیان | No |
| IEC 61000-4-2 کے مطابق الیکٹرو سٹیٹک ڈسچارج | 4 kV contact discharge / 8 kV air discharge |
| مکینیکل سروس لائف (سوئچنگ سائیکل) عام | 10 000 000 |
| IEC 61000-4-3 کے مطابق فیلڈ پر مبنی مداخلت | 10 V/m |
| ان پٹ/آؤٹ پٹ لنک ماسٹر کے ذریعے وولٹیج کی فراہمی کی قسم | Yes |
| زیادہ سے زیادہ اجازت شدہ تاخیر پر توانائی کا وقت (EF008189) | 999.9 |
| رابطے کی تعداد بطور تبدیلی رابطہ (EF008257) | 2 |
| علاقہ مخصوص پرائس گروپ/ ہیڈ کوارٹر پرائس گروپ | 41H / 41H |
| کم از کم بجلی کی ناکامی کی صورت میں بفرنگ کا وقت | 10 ms |
| ● سایڈست اوپن/کلوزڈ سرکٹ موجودہ اصول | Yes |
| کم از کم سایڈست تاخیر پر توانائی کا وقت (EF008190) | 0.0 |
| AC 50HZ (EF003978) پر ریٹیڈ کنٹرول سپلائی وولٹیج | - |
| AC 60HZ (EF003979) پر ریٹیڈ کنٹرول سپلائی وولٹیج | - |
| عام طور پر کھلے رابطے کے طور پر رابطوں کی تعداد (EF008256) | 0 |
| AWG نمبر بطور کوڈڈ کنیکٹ ایبل کنڈکٹر کراس سیکشن | |
| سطح سمندر سے زیادہ سے زیادہ اونچائی پر تنصیب کی اونچائی | 2 000 m |
| ● IEC 60664 کے مطابق اوور وولٹیج زمرہ III کے لیے | |
| عام طور پر بند رابطے کے طور پر رابطوں کی تعداد (EF008255) | 0 |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر ارتھ سرج کی وجہ سے | 2 kV |
| آؤٹ پٹ ریلے کے DIAZED فیوز لنک کا مسلسل کرنٹ | 4 A |
| زیادہ سے زیادہ رابطوں کے ساتھ سوئچنگ عنصر کا تھرمل کرنٹ | 5 A |
| DC پر آپریٹنگ رینج فیکٹر کنٹرول سپلائی وولٹیج ریٹیڈ ویلیو | |
| ● IEC 61000-4-5 کے مطابق کنڈکٹر کنڈکٹر اضافے کی وجہ سے | 1 kV |
| AC-15 پر بجلی کی برداشت (سوئچنگ سائیکل) 230 V پر عام | 100 000 |
| ماسٹر اور IO-Link ڈیوائس کے درمیان پوائنٹ ٹو پوائنٹ سائیکل ٹائم کم از کم | 10 ms |
| ● سائیکلکل ٹرانسفر کل کے ساتھ ان پٹ کے ایڈریس رینج کا | 4 byte |
| ● سائیکلکل ٹرانسفر کل کے ساتھ آؤٹ پٹ کے ایڈریس رینج کا | 2 byte |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 14.02.2013 |
| معاون اور کنٹرول سرکٹ کے لیے پروڈکٹ کا جزو ہٹنے والا ٹرمینل | Yes |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| عام پروڈکٹ کی منظوری EMCM مینوفیکچرر کا اعلان کنفرمیشن ٹیسٹ سرٹیفکیٹس میرین / شپنگ دیگر ریلوے اسپیشل ٹیسٹ سرٹیفکیٹ ٹائپ ٹیسٹ سرٹیفکیٹ/ٹیسٹ رپورٹ کنفرمیشن وائبریشن اور شاک کا اعلان | General Product Approval |
