3VA5190-4ED11-0AA0

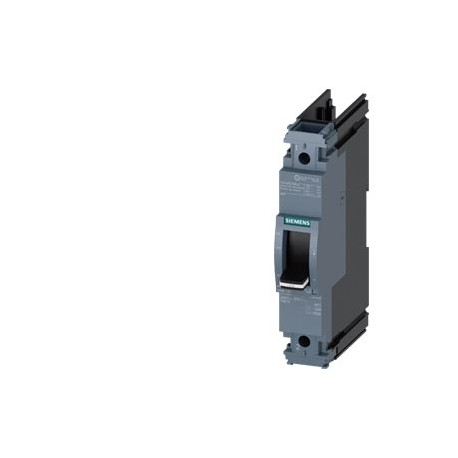

3VA5190-4ED11-0AA0 SIEMENS circuit breaker 3VA5 UL frame 125 breaking capacity class S 25kA @ 277V 1-pole, l..
$0.00امریکی ڈالر
3963 اسٹاک میں
اہم وضاحتیں
:Confirmation
EAN:4042948838730
یو پی سی:804766300141
ای ٹی آئی ایم:5
سپلائر کی معلومات
SIEMENS
پروڈکٹس: 367174
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| Confirmation | |
| EAN | 4042948838730 |
| یو پی سی | 804766300141 |
| ای ٹی آئی ایم | 5 |
| آئیڈیا | 4 |
| چوڑائی | 1 in |
| گہرائی | 3.01 in |
| اونچائی | 140 mm |
| یو این ایس پی ایس سی | 15 |
| eClass | 6 |
| گروپ کوڈ | P360 |
| خالص وزن | 0.383 kg |
| اونچائی [میں] | 5.51 in |
| دھاتی عنصر | LOA----- |
| ● 120 V پر | 65 kA |
| ● 240 V پر | 25 kA |
| ● 277 V پر | 25 kA |
| ● 347 V پر | 14 kA |
| ● 415 V پر | 5 kA |
| تاریخ 5/15/2022 | |
| متفرق | |
| پروڈکٹ گروپ | 5385 |
| پروڈکٹ کلاس | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| مقدار کی اکائی | 1 Piece |
| ● 40 °C پر | 90 A |
| ● 45 °C پر | 88 A |
| ● 50 °C پر | 86 A |
| ● 55 °C پر | 84 A |
| ● 60 °C پر | 82 A |
| ● 65 °C پر | 80 A |
| ● 70 °C پر | 79 A |
| کموڈٹی کوڈ | 85362090 |
| پروڈکٹ فیملی | 3VA Molded Case Circuit Breakers up to 1000 A, UL / IEC |
| آخری ترمیم: | 10/21/2021 |
| خالص وزن (کلوگرام) | 0,383 Kg |
| پروڈکٹ ورژن | System protection |
| کھمبوں کی تعداد | 1 |
| مصنوعات کی تقریب | |
| اصل ملک | Czech Republic |
| ٹیسٹ سرٹیفکیٹ | Marine / Shipping |
| مصنوعات کے اجزاء | |
| LKZ_FDB/ CatalogID | LV10 |
| پیکیجنگ کی مقدار | 1 |
| مصنوعات کے برانڈ کا نام | SENTRON |
| ● سفر کا اشارہ | No |
| پیکیجنگ کا طول و عرض | 34,00 x 140,00 x 108,00 |
| مصنوعات کی تفصیل | circuit breaker 3VA5 UL frame 125 breaking capacity class S 25kA @ 277V 1-pole, line protection TM210, FTFM, In=90A overload protection Ir=90A fixed short-circuit protection Ii=10 x In without connection |
| محیطی درجہ حرارت | |
| آپریشنل کرنٹ | |
| مصنوعات کا عہدہ | Molded-case circuit breaker |
| ● وولٹیج کا محرک | No |
| پروڈکٹ لائف سائیکل (PLM) | PM300:Active Product |
| عام پروڈکٹ کی منظوری | EMC |
| شرح شدہ وولٹیج (EF003977) | ['415', '415'] |
| بجلی کا نقصان [W] / زیادہ سے زیادہ | 7.13 W |
| ● انڈر وولٹیج کی رہائی | No |
| توڑنے کی صلاحیت کرنٹ | |
| ایکسپورٹ کنٹرول ریگولیشنز | AL : N / ECCN : EAR99 |
| کھمبوں کی تعداد (EF001391) | 1 |
| ● مواصلاتی فنکشن | No |
| معیاری لیڈ ٹائم سابق کام | 5 Day/Days |
| خام مال کے لیے سرچارج | None |
| درجہ بندی کی موصلیت وولٹیج Ui | 500 V |
| پیکیج سائز کی پیمائش کی اکائی | MM |
| ● اسٹوریج کے دوران / زیادہ سے زیادہ | 80 °C |
| ● اسٹوریج کے دوران / کم از کم | -40 °C |
| ڈیوائس کی تعمیر (EF008240) | Built-in device fixed built-in technique |
| ● آپریشن کے دوران / زیادہ سے زیادہ | 70 °C |
| ● آپریشن کے دوران / کم از کم | -25 °C |
| ● دیگر پیمائش کی تقریب | No |
| موٹر ڈرائیو اختیاری (EF007386) | false |
| موٹر ڈرائیو انٹیگریٹڈ (EF006697) | false |
| اوورکرنٹ ریلیز کا ڈیزائن | TM210 |
| کنٹرول عنصر کی قسم (EF006976) | Rocker lever |
| شارٹ سرکٹ تحفظ کا ڈیزائن | For switching power values in DC networks, see the 3VA molded case circuit breaker device manual; link to be found under Service & Support in the last chapter |
| پروٹیکشن کلاس آئی پی / فرنٹ پر | IP40 |
| تحفظ کی ڈگری (IP) (EF005474) | IP40 |
| آرٹیکل نمبر (مارکیٹ کا سامنا نمبر) | 3VA5190-4ED11-0AA0 |
| شرح شدہ مستقل کرنٹ Iu (EF001389) | 90.0 |
| انڈر وولٹیج ریلیز کے ساتھ (EF007518) | - |
| WEEE (2012/19/EU) واپس لینے کی ذمہ داری | Yes |
| سوئچ آف انڈیکیٹر کے ساتھ (EF007006) | - |
| زیادہ سے زیادہ DC کے ساتھ ریٹیڈ آپریشنل وولٹیج Ue | 125 V |
| حوالہ کوڈ / IEC 81346-2 کے مطابق | Q |
| پروڈکٹ کا عہدہ / UL فائل کے مطابق | SEAS |
| مصنوعات کی توسیع / اختیاری / موٹر ڈرائیو | No |
| سایڈست ردعمل کی قیمت موجودہ / ایل جی منٹ۔ | 90 A |
| اوورلوڈ ریلیز کی موجودہ ترتیب (EF002336) | ['-', '-'] |
| شارٹ سرکٹ کرنٹ بنانے کی صلاحیت (ICM) | |
| انٹیگریٹڈ ارتھ فالٹ پروٹیکشن (EF007296) | false |
| غیر جانبدار کنڈکٹرز / اپ گریڈ ایبل / ریٹروفٹ ایبل | No |
| CO رابطوں کی تعداد / معاون رابطوں کے لیے | 0 |
| overcurrent ریلیز کے تحفظ کی تقریب | LI |
| تحفظ یونٹ کے ساتھ مکمل آلہ (EF008906) | true |
| سرکٹ بریکر کی صلاحیت کی کلاس کو تبدیل کرنا | S |
| برقی برداشت (سوئچنگ سائیکل) / 480 V پر | 8 000 |
| برقی برداشت (سوئچنگ سائیکل) / 600 V پر | 4 000 |
| مارکنگ / UL 489 کے مطابق / 100٪ درجہ بندی بریکر | No |
| DIN ریل (ٹاپ ہیٹ ریل) بڑھتے ہوئے اختیاری (EF008904) | true |
| علاقہ مخصوص پرائس گروپ/ ہیڈ کوارٹر پرائس گروپ | 12P / 1CB |
| مکینیکل سروس لائف (سوئچنگ سائیکل) / عام | 20 000 |
| بریکنگ صلاحیت زیادہ سے زیادہ شارٹ سرکٹ کرنٹ (آئی سی یو) | |
| بریکنگ صلاحیت آپریٹنگ شارٹ سرکٹ کرنٹ (آئی سی ایس) | |
| DIN ریل (ٹاپ ہیٹ ریل) کے لیے موزوں ہے (EF007250) | true |
| مین سرکٹ کے برقی کنکشن کی قسم (EF006819) | Other |
| برقی کنکشن کی قسم / مین کرنٹ سرکٹ کے لیے | Without |
| گراؤنڈ فالٹ پروٹیکشن / ٹرپنگ سوئچ ایبل / I2t=ON/OFF | No |
| مین کرنٹ سرکٹ کے لیے کنکشن کی پوزیشن (EF006671) | Other |
| ایڈجسٹمنٹ رینج میں تاخیر نہ ہونے والی شارٹ سرکٹ ریلیز (EF007131) | ['-', '-'] |
| تبدیلی سے متعلق رابطے کے طور پر معاون رابطوں کی تعداد (EF003531) | 0 |
| برقی کنیکٹرز کا انتظام / مین کرنٹ سرکٹ کے لیے | Without connection |
| عام طور پر کھلے رابطے کے طور پر معاون رابطوں کی تعداد (EF001376) | 0 |
| عام طور پر بند رابطے کے طور پر معاون رابطوں کی تعداد (EF001377) | 0 |
| ایڈجسٹمنٹ کی حد قلیل مدتی تاخیر سے شارٹ سرکٹ ریلیز (EF007129) | ['-', '-'] |
| 400 V، 50 Hz (EF007048) پر شارٹ سرکٹ توڑنے کی صلاحیت lcu کی درجہ بندی کی گئی | 5.0 |
| برقی برداشت (سوئچنگ سائیکل) / AC-1 پر / 690 V 50/60 Hz پر | 4 000 |
| RoHS ہدایت کے مطابق مادہ کی پابندیوں کی تعمیل | Since: 01.01.2016 |
| آرٹ تک پہنچیں۔ 33 امیدواروں کی موجودہ فہرست کے مطابق مطلع کرنا فرض | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| برقی برداشت (سوئچنگ سائیکل) / AC-1 پر / 380/415 V 50/60 Hz پر | 8 000 |
| مناسبیت کا سرٹیفکیٹ / NAVAL کی منظوری کے طور پر (کوئی جنگی جہاز نہیں) / اضافی SB | No |
| لوڈ سوئچ کا ڈیزائن / UL 489 کے مطابق / سوئچنگ ڈیوٹی سرکٹ بریکر (SWD قسم) | No |
| فعال بجلی کا نقصان / موجودہ کی درجہ بندی کی قیمت کے لئے / AC پر / گرم آپریٹنگ حالت میں / فی قطب | 7.13 W |
| لوڈ سوئچ کا ڈیزائن / UL 489 کے مطابق / ہائی-انٹینسٹی-ڈسچارج سرکٹ بریکر (HID قسم) | No |
| لوڈ سوئچ کا ڈیزائن / UL 489 کے مطابق / ہیٹنگ، ایئر کنڈیشننگ، اور ریفریجریشن سرکٹ بریکر (HACR قسم) | Yes |
| پروڈکٹ کی عمومی منظوری کی تصدیق عام پروڈکٹ کی منظوری | General Product Approval |
پروڈکٹ کی وضاحت
AUTOMATIC SWITCH 3VA5 UL size 125 CUTTING POWER CLASS S 25KA @ 277 V 1 POLE, PROTEC. TM210, FTFM, IN=90A OVERLOAD PROTECTION IR=90A FIXEDLY ADJUSTED SHORT-CIRCUIT PROTECTION II=10 X IN WITHOUT ELEMENT
