AXL F AI8 XC 1F

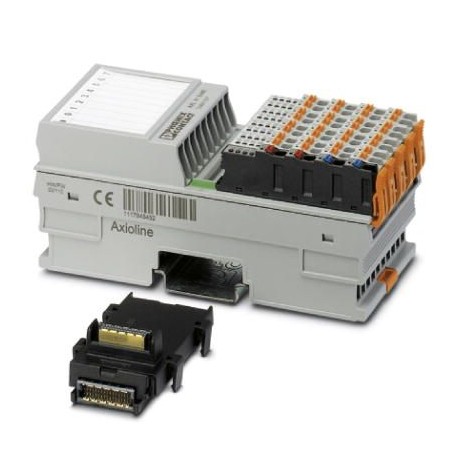

AXL F AI8 XC 1F 2701232 PHOENIX CONTACT I/O module
$0.00امریکی ڈالر
3780 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356730495
آرڈرکی:2701232
کیٹلاگ صفحہ:Page 115 (C-6-2017)
پیکنگ یونٹ:1 pc
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356730495 |
| آرڈرکی | 2701232 |
| کیٹلاگ صفحہ | Page 115 (C-6-2017) |
| پیکنگ یونٹ | 1 pc |
| (جہت) | -40 °C ... 70 °C (Extended, see section “Tested successfully: use under extreme ambient conditions” in the data sheet.) |
| (انٹرفیس) | Transient protection supply voltage |
| (اینالاگ ان پٹ) | 24 V supply (I/O) / functional earth ground 500 V AC 50 Hz 1 min. |
| اصل ملک | DE (Germany) |
| حسب ضرورت ٹیرف نمبر | 85389091 |
| عہدہ (جنرل) | Axioline F local bus |
| (محوری صلاحیتیں) | -10 V ... 10 V |
| (برقی تنہائی) | Continuous shock according to EN 60068-2-27/IEC 60068-2-27 10g |
| عہدہ (انٹرفیس) | Supply for analog modules (UA) |
| چینلز کی تعداد (جنرل) | 2 |
| کنکشن کا طریقہ (عام) | Bus base module |
| گہرائی (کلیدی تجارتی ڈیٹا) | 54 mm |
| سپلائی وولٹیج (انٹرفیس) | 24 V DC |
| چوڑائی (کلیدی تجارتی ڈیٹا) | 53.6 mm |
| (معیارات اور ضوابط) | No hazardous substances above threshold values |
| اونچائی (اہم تجارتی ڈیٹا) | 126.1 mm |
| ٹیسٹ سیکشن (اینالاگ ان پٹ) | 5 V communications power (logic), 24 V supply (I/O) 500 V AC 50 Hz 1 min. |
| ترسیل کی رفتار (جنرل) | 100 Mbps |
| بجلی کی کھپت (انٹرفیس) | max. 1.08 W |
| فلٹرنگ (محوری صلاحیتیں) | RFI filtering / passive TP 1st order |
| خالص وزن (محیط حالات) | 204 g |
| تحفظ کی قسم (انٹرفیس) | Surge protection of the supply voltage |
| موجودہ کھپت (انٹرفیس) | typ. 35 mA |
| ان پٹ کا نام (محوری صلاحیتیں) | Analog inputs |
| تحفظ کی ڈگری (جہت) | IP20 |
| سپلائی وولٹیج کی حد (انٹرفیس) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| ڈیٹا فارمیٹس (محوری صلاحیتیں) | IB IL, S7-compatible |
| ان پٹ فلٹر (ایکسیولین پوٹینشل) | 30 Hz, 12 kHz and mean-value generation (can be parameterized) |
| بڑھتے ہوئے قسم (محیط حالات) | DIN rail |
| ریزولوشن A/D (ایکسیولین پوٹینشل) | 16 bit |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 204.000 g |
| ہوا کا دباؤ (آپریشن) (جہت) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| چین RoHS (معیارات اور ضوابط) | Environmentally friendly use period: unlimited = EFUP-e |
| آدانوں کی تعداد (محوری صلاحیتیں) | 8 |
| SVHC تک پہنچیں (معیارات اور ضوابط) | Lead 7439-92-1 |
| کنکشن کا طریقہ (ایکسیولین پوٹینشل) | Push-in connection |
| مکینیکل ٹیسٹ (برقی تنہائی) | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| تحفظ کی کلاس (برقی تنہائی) | III, IEC 61140, EN 61140, VDE 0140-1 |
| طول و عرض پر نوٹ (کلیدی تجارتی ڈیٹا) | The depth is valid when a TH 35-7,5 DIN rail is used (according to EN 60715). |
| تحفظ کی قسم (محوری صلاحیتیں) | Transient protection of inputs |
| A/D تبادلوں کا وقت (محوری صلاحیتیں) | 2 µs |
| جہتی ڈرائنگ (کلیدی تجارتی ڈیٹا) | |
| موجودہ ان پٹ سگنل (ایکسیولین پوٹینشل) | 0 mA ... 20 mA |
| وولٹیج ان پٹ سگنل (ایکسیولین پوٹینشل) | 0 V ... 5 V |
| کنکشن ٹیکنالوجی (ایکسیولین پوٹینشل) | 2-wire |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -25 °C ... 60 °C (Standard) |
| فریکوئنسی کو محدود کریں (3 ڈی بی) (محوری صلاحیتیں) | 30 Hz |
| ہوا کا دباؤ (اسٹوریج/ٹرانسپورٹ) (جہت) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| قابل اجازت نمی (آپریشن) (جہت) | 5 % ... 95 % (non-condensing) |
| ان پٹ کی تفصیل (ایکسیولین پوٹینشل) | Differential inputs, voltage or current can be chosen separately |
| وزن کی تصریحات پر نوٹ (محیط حالات) | with connectors and bus base module |
| پیمائش شدہ قدر کی نمائندگی (محوری صلاحیتیں) | 16 bits (15 bits + sign bit) |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -40 °C ... 85 °C |
| ان پٹ ریزسٹنس کرنٹ ان پٹ (ایکسیولین پوٹینشل) | 104 Ω (typical) |
| قابل اجازت نمی (اسٹوریج/ٹرانسپورٹ) (جہت) | 5 % ... 95 % (non-condensing) |
| وولٹیج ان پٹ کی ان پٹ مزاحمت (ایکسیولین پوٹینشل) | 268 kΩ (typical) |
| کنکشن ٹیکنالوجی کے بارے میں نوٹ (ایکسیولین پوٹینشل) | shielded, twisted pair |
| کامن موڈ وولٹیج رینج سگنل - گراؤنڈ (ایکسیولین پوٹینشل) | -50 V DC ... 50 V DC |
پروڈکٹ کی وضاحت
AxiolineF, Analog Input Module, Analog Inputs: 8, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA... 20 mA, 4 mA... 20 mA, -20 mA... 20 mA, connection technology: 2 conductors, transmiss
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
پروڈکٹ دستاویزات
ڈیٹا شیٹ
تکنیکی تفصیلات اور کارکردگی کے ڈیٹا
یوزر مینول
انسٹالیشن اور آپریشن گائیڈ
