AXL F BK ETH XC

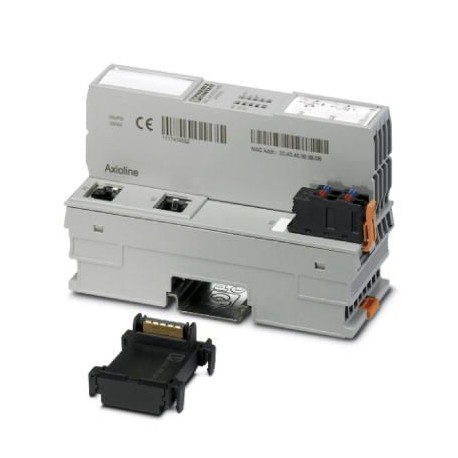

AXL F BK ETH XC 2701949 PHOENIX CONTACT Bus coupler
$0.00امریکی ڈالر
4149 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356901239
نوٹ:Made to Order (non-returnable)
آرڈرکی:2701949
کیٹلاگ صفحہ:Page 103 (C-6-2017)
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356901239 |
| نوٹ | Made to Order (non-returnable) |
| آرڈرکی | 2701949 |
| کیٹلاگ صفحہ | Page 103 (C-6-2017) |
| گہرائی (نوٹ) | 74 mm |
| پیکنگ یونٹ | 1 pc |
| چوڑائی (نوٹ) | 45 mm |
| (جہت) | -40 °C ... 70 °C (Extended, see section “Tested successfully: use under extreme ambient conditions” in the data sheet.) |
| اونچائی (نوٹ) | 126.1 mm |
| اصل ملک | DE (Germany) |
| حسب ضرورت ٹیرف نمبر | 85176200 |
| عہدہ (جنرل) | Service |
| (محوری صلاحیتیں) | Continuous shock according to EN 60068-2-27/IEC 60068-2-27 10g |
| چینلز کی تعداد (جنرل) | 2 |
| طول و عرض پر نوٹ (نوٹ) | The depth is valid when a TH 35-7,5 DIN rail is used (according to EN 60715). |
| جہتی ڈرائنگ (نوٹ) | |
| کنکشن کا طریقہ (عام) | Micro USB type B |
| (معیارات اور ضوابط) | No hazardous substances above threshold values |
| خالص وزن (کنکشن ڈیٹا) | 177 g |
| ترسیل کی رفتار (جنرل) | 100 Mbps |
| ٹرانسمیشن فزکس (جنرل) | Ethernet in RJ45 twisted pair |
| بڑھتے ہوئے قسم (کنکشن ڈیٹا) | DIN rail |
| عہدہ (محیط حالات) | Axioline F connector |
| تحفظ کی ڈگری (جہت) | IP20 |
| (بس کپلر کے نظام کی حدود) | Polarity reversal protection of the supply voltage |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 177.000 g |
| ہوا کا دباؤ (آپریشن) (جہت) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| اتارنے کی لمبائی (محیط حالات) | 8 mm |
| چین RoHS (معیارات اور ضوابط) | Environmentally friendly use period: unlimited = EFUP-e |
| کنکشن کا طریقہ (محیط حالات) | Push-in connection |
| مکینیکل ٹیسٹ (ایکسیولین پوٹینشل) | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| تحفظ کی کلاس (محوری صلاحیتیں) | III, IEC 61140, EN 61140, VDE 0140-1 |
| SVHC تک پہنچیں (معیارات اور ضوابط) | Lead 7439-92-1 |
| کنکشن کے طریقہ کار پر نوٹ (جنرل) | Auto negotiation and autocrossing |
| معاون آلات کی تعداد (انٹرفیس) | max. 63 (per station) |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -25 °C ... 60 °C (Standard; mounting position: wall mounting on horizontal DIN rail)) |
| ہوا کا دباؤ (اسٹوریج/ٹرانسپورٹ) (جہت) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| قابل اجازت نمی (آپریشن) (جہت) | 5 % ... 95 % (non-condensing) |
| استعمال کی پابندی (اہم تجارتی ڈیٹا) | 1 |
| عہدہ (بس کپلر کے نظام کی حدود) | Axioline F local bus supply (UBus) |
| وزن کی تفصیلات پر نوٹ (کنکشن ڈیٹا) | with connector and bus base module |
| سپلائی وولٹیج (بس کپلر کے نظام کی حدود) | 5 V DC (via bus base module) |
| کنکشن کے طریقہ کار پر نوٹ کریں (ماحولی حالات) | Please observe the information provided on conductor cross sections in the “Axioline F: system and installation” user manual. |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -40 °C ... 85 °C |
| بجلی کی کھپت (بس کپلر کے نظام کی حدود) | max. 14 W (with 2 A load at UBusfor the I/Os) |
| پاور سپلائی یونٹ (بس کپلر کے نظام کی حدود) | 2 A |
| کنڈکٹر کراس سیکشن AWG زیادہ سے زیادہ (محیط حالات) | 16 |
| کنڈکٹر کراس سیکشن AWG منٹ۔ (محیط حالات) | 24 |
| قابل اجازت نمی (اسٹوریج/ٹرانسپورٹ) (جہت) | 5 % ... 95 % (non-condensing) |
| تحفظ کی قسم (بس کپلر کے نظام کی حدود) | Surge protection of the supply voltage |
| موجودہ کھپت (بس کپلر کے نظام کی حدود) | max. 583 mA (with 2 A at UBusfor the I/Os and UL= 24 V) |
| کنڈکٹر کراس سیکشن ٹھوس زیادہ سے زیادہ (محیط حالات) | 1.5 mm² |
| کنڈکٹر کراس سیکشن ٹھوس منٹ۔ (محیط حالات) | 0.2 mm² |
| سپلائی وولٹیج کی حد (بس کپلر کے سسٹم کی حدود) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| کنڈکٹر کراس سیکشن لچکدار زیادہ سے زیادہ (محیط حالات) | 1.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار منٹ. (محیط حالات) | 0.2 mm² |
| مقامی بس آلات کی تعداد جو منسلک ہو سکتے ہیں (انٹرفیس) | max. 63 |
پروڈکٹ کی وضاحت
AxiolineF, Bus coupler, Modbus/TCP(UDP), RJ45 female, Extreme Condition variant, local bus transmission rate:100 MBit/s, protection rating: IP20, including bus base module and AxiolineF connector
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
پروڈکٹ دستاویزات
ڈیٹا شیٹ
تکنیکی تفصیلات اور کارکردگی کے ڈیٹا
یوزر مینول
انسٹالیشن اور آپریشن گائیڈ
