AXL F MA DALI2 1H

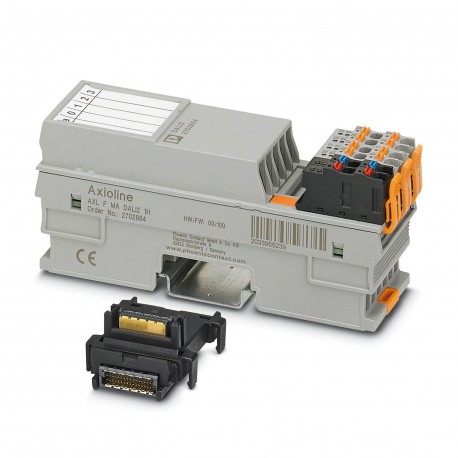

AXL F MA DALI2 1H 2702864 PHOENIX CONTACT Communication module
$0.00امریکی ڈالر
3999 اسٹاک میں
اہم وضاحتیں
:two channels
نوٹ:The data apply for DALI bus 1 and DALI bus 2, respectively.
قسم:block modular
گہرائی:54 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| two channels | |
| نوٹ | The data apply for DALI bus 1 and DALI bus 2, respectively. |
| قسم | block modular |
| گہرائی | 54 mm |
| چوڑائی | 35 mm |
| اونچائی | 126.1 mm |
| عہدہ | DALI |
| موجودہ قرعہ اندازی | max. 65 mA |
| مصنوعات کی قسم | I/O component |
| چڑھنے کی قسم | DIN rail mounting |
| آؤٹ پٹ کرنٹ | 230 mA (guaranteed) |
| پروڈکٹ فیملی | Axioline F |
| سپلائی وولٹیج | typ. 16 V DC (Bus voltage) |
| کنکشن کا نام | Axioline F connector |
| چینلز کی تعداد | 2 (DALI 1, DALI 2) |
| آرٹیکل پر نظر ثانی | 04 |
| آلودگی کی ڈگری | 2 (IEC 60664-1, EN 60664-1) |
| تحفظ کی کلاس | III (IEC 61140, EN 61140, VDE 0140-1) |
| اتارنے کی لمبائی | 8 mm |
| کنکشن کا طریقہ | Bus base module |
| بڑھتے ہوئے پوزیشن | any (no temperature derating) |
| ترسیل کا دائرہ کار | including bus base module and Axioline F connectors |
| ان پٹ ایڈریس ایریا | 8 Byte |
| طول و عرض پر نوٹ کریں۔ | The depth applies when a TH 35-7.5 DIN rail is used (in accordance with EN 60715). |
| حفاظتی سرکٹ | Surge protection; electronic (35 V, 0.5 s) |
| خاص خصوصیات | Single client |
| ٹرانسمیشن کی رفتار | 100 Mbps |
| تحفظ کی قسم | Bus protected up to 250 V AC, maximum |
| جہتی ڈرائنگ | |
| درخواست پر نوٹ | Only for industrial use |
| آؤٹ پٹ ایڈریس ایریا | 8 Byte |
| تحفظ کی ڈگری | IP20 |
| انٹرفیس کی تعداد | 2 |
| اوور وولٹیج کیٹیگری | II (IEC 60664-1, EN 60664-1) |
| سپلائی وولٹیج کی حد | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| ہوا کا دباؤ (آپریشن) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| موجودہ لے جانے کی صلاحیت | max. 195 mA (Bus load, see derating) |
| کنڈکٹر کراس سیکشن AWG | 24 ... 16 |
| کنڈکٹر کراس سیکشن سخت | 0.2 mm² ... 1.5 mm² |
| کنکشن کے طریقہ کار پر نوٹ کریں۔ | Please observe the information provided on conductor cross sections in the “Axioline F: system and installation” user manual. |
| کنڈکٹر کراس سیکشن، سخت | 0.2 mm² ... 1.5 mm² |
| محیطی درجہ حرارت (آپریشن) | -25 °C ... 60 °C |
| ٹیسٹ وولٹیج: DALI 1 / DALI 2 | 500 V AC, 50 Hz, 1 min. |
| ہوا کا دباؤ (اسٹوریج/ٹرانسپورٹ) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| کنڈکٹر کراس سیکشن لچکدار | 0.2 mm² ... 1.5 mm² |
| قابل اجازت نمی (آپریشن) | 5 % ... 95 % (non-condensing) |
| کنڈکٹر کراس سیکشن، لچکدار | 0.2 mm² ... 1.5 mm² |
| شارٹ سرکٹ کے ساتھ آؤٹ پٹ کرنٹ | max. 250 mA |
| ٹیسٹ وولٹیج: DALI/فنکشنل گراؤنڈ | 1.5 kV AC, 50 Hz, 1 min. |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -40 °C ... 85 °C |
| قابل اجازت نمی (اسٹوریج/ٹرانسپورٹ) | 5 % ... 95 % (non-condensing) |
| ٹیسٹ وولٹیج: DALI/24 V سپلائی (پریفیری) | 1.5 kV AC, 50 Hz, 1 min. |
| ٹیسٹ وولٹیج: 24 وی سپلائی (I/O) / فنکشنل گراؤنڈ | 500 V AC, 50 Hz, 1 min. |
| ٹیسٹ وولٹیج: مقامی بس کی DALI / 5 V سپلائی (UBus) | 1.5 kV AC, 50 Hz, 1 min. |
| ٹیسٹ وولٹیج: مقامی بس (UBus) / فنکشنل گراؤنڈ کی 5 V سپلائی | 500 V AC, 50 Hz, 1 min. |
| ٹیسٹ وولٹیج: لوکل بس کی 5V سپلائی (UBus) / 24V سپلائی (I/Os) | 500 V AC, 50 Hz, 1 min. |
پروڈکٹ کی وضاحت
AxiolineF, DALI Master, Single Master, two channels, integrated DALI network unit, transmission speed on local bus:100 MBit/s, protection rating: IP20, including bus socket module and AxiolineF connec
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
