DD21PC 0,85/12-2,5-Y

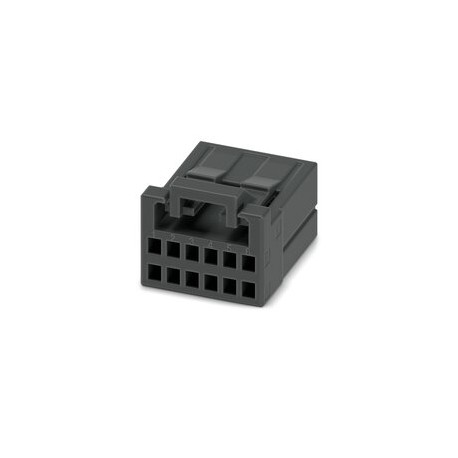

DD21PC 0,85/12-2,5-Y 1378149 PHOENIX CONTACT Connector for printed circuit board, color: black, rated curren..
$0.94امریکی ڈالر
10670 اسٹاک میں
اہم وضاحتیں
قدم:2.5 mm
نتیجہ:Approved Test
طول و عرض:0.35 mm (10 Hz ... 60.1 Hz)
چوڑائی [w]:16.4 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| قدم | 2.5 mm |
| نتیجہ | Approved Test |
| طول و عرض | 0.35 mm (10 Hz ... 60.1 Hz) |
| چوڑائی [w] | 16.4 mm |
| تعدد | 10 - 150 - 10 Hz |
| اونچائی [h] | 14.8 mm |
| لمبائی [l] | 20 mm |
| جھٹکے کی قسم | Semi-sinusoid |
| چھلکے کی لمبائی | 3 mm |
| پلگ سائیکل | 25 |
| جھاڑو کی رفتار | 1 octave/min |
| سرعت | 30g |
| پروڈکٹ لائن | CONNEXIS Connectors XS |
| پروڈکٹ کی قسم | Printed Circuit Board Connector |
| لاکنگ سسٹم | Lace lock |
| قطاروں کی تعداد | 2 |
| پروڈکٹ فیملی | DD21PC 0.85/ |
| تھرمل تناؤ | 105 °C/168 h |
| کلیمپنگ فلانج | Lace Flange |
| رنگ (رہائش) | Black (9005) |
| کنکشن کی قسم | Crimp connection |
| رابطہ پر نوٹ کریں۔ | These are connectors without switching capability (COC) according to DIN EN 61984. In the event of use as prescribed, they must not be plugged in or unplugged under voltage or load. |
| کھمبوں کی تعداد | 12 |
| ٹیسٹ کی ہدایات | X, Y, and Z axes (pos. and neg.) |
| طول و عرض سکیم | |
| سائیکلوں کی تعداد | 25 |
| سنکنرن تھکاوٹ | 0.2 dm3UNDER2in 300 dm3/40 °C/1 cycle |
| پیکیجنگ کی قسم | Boxed Packaging |
| مزاحمت سے رابطہ کریں۔ | 2.6 mΩ |
| برائے نام موجودہ IN | 5 A |
| برائے نام وولٹیج اقوام متحدہ | 160 V |
| ٹیسٹ کی تفصیلات | DIN EN 60068-2-70:1996-07 |
| قابل برداشت AC وولٹیج | 1.39 kV |
| آلودگی کی ڈگری | 3 |
| موصلیت کا مواد | PBT |
| AWG کنڈکٹر سیکشن | 28 ... 18 |
| مزاحمت R1 سے رابطہ کریں۔ | 2.6 mΩ |
| مزاحمت R2 سے رابطہ کریں۔ | 2.6 mΩ |
| حادثے کا دورانیہ | 11 ms |
| پلگ ان فورس تقریبا. | 6 N |
| برائے نام وولٹیج (II/2) | 200 V |
| جانچے گئے کھمبوں کی تعداد | 20 |
| وولٹیج کا سائز (III/3) | 40 V |
| ٹیسٹ کا دورانیہ فی محور | 2.5 h |
| موصل مواد گروپ | Ii |
| IEC 60112 کے مطابق CTI | 400 ≤ CTI |
| طول و عرض وولٹیج (III/2) | 160 V |
| محیطی درجہ حرارت (سروس) | -55 °C ... 105 °C (depending on the rating curve) |
| محیطی درجہ حرارت (ماؤنٹنگ) | -5 °C ... 100 °C |
| کنکشن ڈائریکشن ڈرائیور/پی سی بی | 0 ° |
| برائے نام عارضی وولٹیج (II/2) | 2.5 kV |
| موصلیت وولٹیج کا سائز (II/2) | 200 V |
| برائے نام عارضی وولٹیج (III/2) | 2.5 kV |
| برائے نام عارضی وولٹیج (III/3) | 2.5 kV |
| موصلیت وولٹیج کا سائز (III/2) | 160 V |
| موصلیت وولٹیج کا سائز (III/3) | 40 V |
| کم از کم کری پیج لائن ویلیو (II/2) | 1.5 mm |
| سطح سمندر پر قابل برداشت جھٹکا وولٹیج | 2.95 kV |
| کم از کم کری پیج لائن ویلیو (III/2) | 1.5 mm |
| کم از کم کری پیج لائن ویلیو (III/3) | 1.6 mm |
| موصلیت مزاحمت ملحقہ کھمبے۔ | > 5 MΩ |
| طول و عرض عارضی وولٹیج (II/2) | 2.5 kV |
| UL 94 کے مطابق flammability کلاس | V0 |
| قطب سے تقریباً ان پلگ کرتے وقت پاور۔ | 6 N |
| طول و عرض عارضی وولٹیج (III/2) | 2.5 kV |
| طول و عرض عارضی وولٹیج (III/3) | 2.5 kV |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -40 °C ... 70 °C |
| ہوا کی نسبتہ نمی (اسٹوریج/ٹرانسپورٹ) | 30 % ... 70 % |
| رساو کے لیے مزاحمت (DIN EN 60112 (VDE 0303-11)) | CTI ≥400 to <600 |
| ہوا کی موصلیت کے فاصلے کی کم از کم قیمت - غیر ہم جنس فیلڈ (II/2) | 1.5 mm |
| ہوا کی موصلیت کی دوری کی کم از کم قدر - غیر یکساں فیلڈ (III/2) | 1.5 mm |
| ہوا کی موصلیت کے فاصلے کی کم از کم قیمت - غیر یکساں فیلڈ (III/3) | 1.5 mm |
| کنڈکٹر سیکشن/ کنڈکٹر کی قسم/ ٹینسائل فورس برائے نام قدر/ اصل قدر | AWG 28 / flexible / > 11 N |
پروڈکٹ کی وضاحت
PCB connector, color: black, rated current: 5 A, rated voltage (III/2): 160 V, contact type: Female, number of rows: 2, number of poles: 12, item family: DD21PC 0.85/, pitch: 2.5 mm, connection type:
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
پروڈکٹ دستاویزات
ڈیٹا شیٹ
تکنیکی تفصیلات اور کارکردگی کے ڈیٹا
یوزر مینول
انسٹالیشن اور آپریشن گائیڈ
