EEM-MA600-24DC

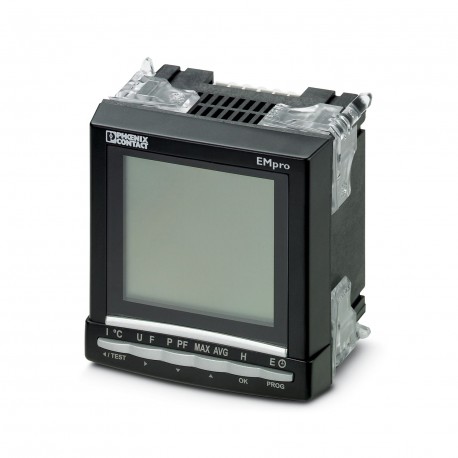

EEM-MA600-24DC 2902352 PHOENIX CONTACT Measuring instrument
$0.00امریکی ڈالر
4437 اسٹاک میں
اہم وضاحتیں
:See extension module
نوٹ:Voltage and other connections
رنگ:black (RAL 9005)
گہرائی:82 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| See extension module | |
| نوٹ | Voltage and other connections |
| رنگ | black (RAL 9005) |
| گہرائی | 82 mm |
| چوڑائی | 96 mm |
| اونچائی | ≤ 2000 m |
| صحت سے متعلق | 0.2 % |
| ان پٹ نام | Voltage measuring input V1, V2, V3 |
| مینز کی قسم | 3-phase (3 or 4-conductor), 2-phase (2-conductor), and single-phase (1-conductor) |
| سرٹیفکیٹ | CE-compliant |
| مصنوعات کی قسم | Energy measuring device |
| ٹیسٹ وولٹیج | 3.5 kV AC (50 Hz, 1 min.) |
| ان پٹ کرنٹ | 9999 A (primary) |
| ان پٹ وولٹیج | 500 kV AC (Primary, via external voltage transducers) |
| پیمائش شدہ قدر | AC sine (50 Hz/60 Hz) |
| آپریٹنگ موڈ | Indoor use |
| سپلائی وولٹیج | 24 V DC |
| سرج وولٹیجز | transient overvoltage according to installation classes |
| پیمائش کی حد | 0 A ... 9999 A |
| آرٹیکل پر نظر ثانی | 01 |
| موجودہ اوورلوڈ | 10 x INfor 1 s |
| آلودگی کی ڈگری | 2 |
| اتارنے کی لمبائی | 6 mm |
| کنکشن کا طریقہ | COMBICON plug-in screw terminal block |
| بڑھتے ہوئے پوزیشن | Front panel installation, horizontal |
| اوورلوڈ کی گنجائش | 6 A (Permanent) |
| بجلی کی کھپت | 20 VA (with max. number of extension modules) |
| ٹارک کو سخت کرنا | 0.4 Nm ... 0.4 Nm |
| آؤٹ پٹ کی تفصیل | via extension module |
| موجودہ رینج داخل کریں۔ | via external transformers |
| ان پٹ وولٹیج کی حد | 18 V AC ... 700 V AC (Phase/Phase) |
| پیمائش کا اصول | True r.m.s. value measurement |
| تحفظ کی ڈگری | IP52 (Front) |
| برقی تنہائی | EN 61010-1 (Safe isolation) |
| Messbereich_Leistung | 0 MW ... 8000 MW |
| اوور وولٹیج کیٹیگری | III (For mains voltage <300 V AC (L/N)) |
| سپلائی وولٹیج کی حد | 12 V DC ... 48 V DC -6 % ... +20 % |
| وولٹیج ان پٹ سگنل | Via extension module |
| زیادہ سے زیادہ نمک سپرے مواد | ≤ 2.5 % |
| ہارمونکس کا حصول | up to 63rd harmonic |
| برائے نام بجلی کی کھپت | 10 VA |
| کنڈکٹر کراس سیکشن AWG | 20 ... 14 |
| فعال توانائی (IEC 62053-22) | Class 0.5 S |
| برائے نام سپلائی وولٹیج کی حد | 12 V DC ... 48 V DC -6 % ... +20 % |
| کنڈکٹر کراس سیکشن سخت | 0.5 mm² ... 2.5 mm² |
| رد عمل کی طاقت (IEC 62053-23) | Class 2 |
| محیطی درجہ حرارت (آپریشن) | -10 °C ... 55 °C (14 °F ... 131 °F) |
| کنڈکٹر کراس سیکشن لچکدار | 0.5 mm² ... 2.5 mm² |
| سپلائی کا اوور وولٹیج زمرہ | Min. II |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -20 °C ... 85 °C (-4 °F ... 185 °F) |
| زیادہ سے زیادہ قابل اجازت رشتہ دار نمی (آپریشن) | ≤ 95 % |
| رینج برائے نام قدر کی پیمائش سے رسپانس تھریشولڈ | 10 mA |
پروڈکٹ کی وضاحت
Energy measurement device to measure electrical parameters in low voltage installations up to 700 V, acquisition of individual harmonic oscillations - can be extended with communication and special fu
