ELR 1-SC-230AC/600AC-20

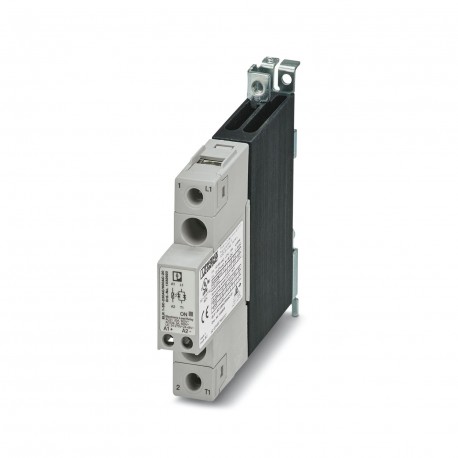

ELR 1-SC-230AC/600AC-20 1032920 PHOENIX CONTACT Single-phase solid-state contactor, input voltage: 230 V AC,..
$0.00امریکی ڈالر
4462 اسٹاک میں
اہم وضاحتیں
:24 V DC ... 190 V DC
رنگ:gray (RAL 7042)
گہرائی:103 mm
چوڑائی:18 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| 24 V DC ... 190 V DC | |
| رنگ | gray (RAL 7042) |
| گہرائی | 103 mm |
| چوڑائی | 18 mm |
| اونچائی | 110 mm |
| ان پٹ نام | Control input |
| مینز کی قسم | 1-phase |
| مصنوعات کی قسم | Solid-state contactor |
| سکرو دھاگہ | M3 |
| اسمبلی نوٹ | Can be aligned with ≥ 22.5 mm spacing |
| چڑھنے کی قسم | DIN rail mounting |
| سرج کرنٹ | 325 A (t = 10 ms) |
| رساو کرنٹ | < 3 mA (In off state) |
| مین فریکوئنسی | 45 Hz |
| زیادہ سے زیادہ لوڈ کی قیمت | 525 A2s |
| آرٹیکل پر نظر ثانی | 01 |
| مراحل کی تعداد | 1 |
| بقایا وولٹیج | < 1 V |
| اتارنے کی لمبائی | 8 mm |
| کنکشن کا طریقہ | Screw connection |
| بڑھتے ہوئے پوزیشن | Vertical (horizontal DIN rail) |
| ٹارک کو سخت کرنا | 1.5 Nm |
| موجودہ رینج لوڈ کریں۔ | 150 mA ... 20 A (see to derating) |
| حفاظتی سرکٹ | Varistor |
| سوئچنگ کی حد | ≤ 5 V AC/DC (“0” signal) |
| چوٹی آف اسٹیٹ وولٹیج | 1200 V |
| معیارات/ضوابط | EN 61000-4-2 |
| ٹرانسمیشن فریکوئنسی | 6 Hz |
| آپریٹنگ وولٹیج کی حد | 42 V AC ... 660 V AC |
| فیز اینگل cos phi min | 0.5 |
| وولٹیج کی حد کو متحرک کرنا | 24 V AC ... 275 V AC |
| آپریٹنگ وولٹیج ڈسپلے | Green LED |
| ریٹیڈ ایکچیوٹنگ کرنٹ آئی سی | approx. 17 mA |
| ریٹیڈ ایکچویٹنگ وولٹیج UC | 230 V AC |
| کنڈکٹر کراس سیکشن AWG | 18 ... 12 |
| کنڈکٹر کراس سیکشن سخت | 0.5 mm² ... 2.5 mm² |
| محیطی درجہ حرارت (آپریشن) | -30 °C ... 70 °C |
| کنڈکٹر کراس سیکشن لچکدار | 0.5 mm² ... 2.5 mm² |
| AC-51 پر ریٹیڈ آپریٹنگ کرنٹ | 20 A |
| AC-53a پر ریٹیڈ آپریٹنگ کرنٹ | 5 A (TA= 25 °C) |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -40 °C ... 80 °C |
| برائے نام حالت کے لیے زیادہ سے زیادہ بجلی کی کھپت | 20 W |
پروڈکٹ کی وضاحت
More details
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
