ELR W3-24DC/500AC-9I-BR

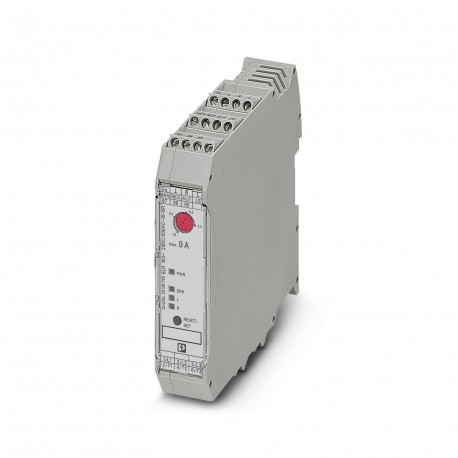

ELR W3- 24DC/500AC- 9I-BR 2900795 PHOENIX CONTACT Hybrid motor starter
$0.00امریکی ڈالر
3558 اسٹاک میں
اہم وضاحتیں
:Reverse polarity protection
نوٹ:Confirmation 01: floating changeover contact
گہرائی:114 mm
چوڑائی:22.5 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| Reverse polarity protection | |
| نوٹ | Confirmation 01: floating changeover contact |
| گہرائی | 114 mm |
| چوڑائی | 22.5 mm |
| اونچائی | ≤ 2000 m |
| ان پٹ نام | Control input right/left |
| سرٹیفکیٹ | UKCA-compliant |
| ٹھنڈک کا وقت | 20 min. (for auto reset) |
| مصنوعات کی قسم | Hybrid motor starters |
| سکرو دھاگہ | M3 |
| اسمبلی نوٹ | can be aligned with spacing: see derating |
| چڑھنے کی قسم | DIN rail mounting |
| پروڈکٹ فیملی | CONTACTRON |
| اسٹیٹس ڈسپلے | LED (yellow) |
| رساو کرنٹ | 0 mA |
| مین فریکوئنسی | 50/60 Hz |
| آرٹیکل پر نظر ثانی | 07 |
| غلطی کا اشارہ | Red LED |
| مراحل کی تعداد | 3 |
| اتارنے کی لمبائی | 8 mm |
| کنکشن کا طریقہ | Screw connection |
| بڑھتے ہوئے پوزیشن | Vertical (horizontal DIN rail) |
| ٹارک کو سخت کرنا | 0.5 Nm ... 0.6 Nm |
| موجودہ رینج لوڈ کریں۔ | 1.5 A ... 9 A (see to derating) |
| موٹر اسٹارٹر کی قسم | Reversing starter |
| حفاظتی سرکٹ | Surge protection |
| آلودگی کی ڈگری | 2 |
| شرح شدہ سرج وولٹیج | 6 kV |
| سوئچنگ فریکوئنسی | ≤ 2 Hz (Load-dependent) |
| سوئچنگ کی حد | 9.6 V (“0” signal) |
| اوور وولٹیج کیٹیگری | III |
| معیارات/ضوابط | IEC 60947-1 |
| عام ردعمل کا وقت | < 35 ms |
| عام ٹرن آف ٹائم | < 40 ms |
| رابطہ سوئچنگ کی قسم | 1 changeover contact |
| آپریٹنگ وولٹیج کی حد | 42 V AC ... 550 V AC |
| شرح شدہ موصلیت وولٹیج | 500 V |
| وولٹیج کی حد کو متحرک کرنا | 19.2 V DC ... 30 V DC |
| زیادہ سے زیادہ بجلی کی کھپت | 14.6 W |
| کم از کم بجلی کی کھپت | 1.1 W |
| آپریٹنگ وولٹیج ڈسپلے | Green LED |
| ریٹیڈ ایکچیوٹنگ کرنٹ آئی سی | 5 mA (Input type 1) |
| ریٹیڈ ایکچویٹنگ وولٹیج UC | 24 V DC |
| ریٹیڈ آپریٹنگ کرنٹ یعنی | 9 A (AC-51) |
| ریٹیڈ آپریٹنگ وولٹیج Ue | 500 V AC |
| کنڈکٹر کراس سیکشن AWG | 24 ... 14 |
| سپلائی وولٹیج کی حد کو کنٹرول کریں۔ | 19.2 V DC ... 30 V DC |
| کنڈکٹر کراس سیکشن سخت | 0.2 mm² ... 2.5 mm² |
| محیطی درجہ حرارت (آپریشن) | -25 °C ... 70 °C (observe derating) |
| ریٹیڈ کنٹرول سپلائی موجودہ IS | 40 mA |
| کنڈکٹر کراس سیکشن لچکدار | 0.2 mm² ... 2.5 mm² |
| UL 94 کے مطابق آتش گیر درجہ بندی | V0 (Housing) |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -40 °C ... 80 °C |
| ریٹیڈ کنٹرول سرکٹ سپلائی وولٹیج US | 24 V DC |
| اے سی سی میں ٹرگر کی خصوصیت۔ IEC 60947-4-2 کے ساتھ | Class 10A |
| IEC 60947-5-1 کے مطابق سوئچنگ کی صلاحیت | 3 A (230 V, AC15) |
| کنٹرول ان پٹ اور کنٹرول سپلائی وولٹیج کے درمیان موصلیت کی خصوصیات، اور مرکزی سرکٹ سے معاون سرکٹ | Safe isolation (IEC 60947-1) at operating voltage ≤ 300 V AC |
پروڈکٹ کی وضاحت
Hybrid motor starter for reversing motors from 3~AC up to 550V AC, with 24V DC input, 9A output current, adjustable overload disconnect, and limited phase fault detection
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
