EMD-FL-V-300

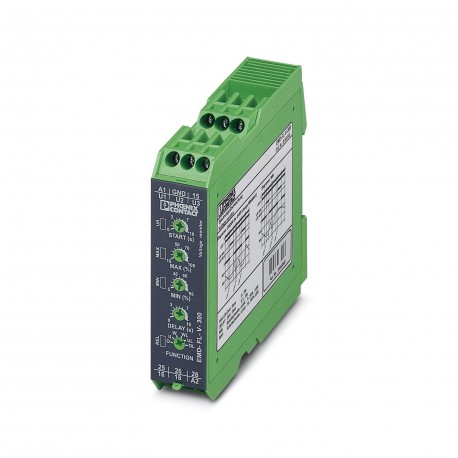

EMD-FL-V-300 2866048 PHOENIX CONTACT Monitoring relay
$0.00امریکی ڈالر
3020 اسٹاک میں
اہم وضاحتیں
:24 V DC ... 240 V DC -20 % ... +25 %
رنگ:green (RAL 6021)
گہرائی:113 mm
چوڑائی:22.5 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| 24 V DC ... 240 V DC -20 % ... +25 % | |
| رنگ | green (RAL 6021) |
| گہرائی | 113 mm |
| چوڑائی | 22.5 mm |
| اونچائی | 90 mm |
| EMC نوٹ | EMC: class A product, see manufacturer's declaration in the download area |
| فنکشن | Undervoltage |
| ان پٹ نام | Measuring input |
| موصلیت | Basic insulation |
| مینز کی قسم | 1-phase |
| تحفظ | ≤ 20 A |
| سرٹیفکیٹ | CE-compliant |
| آؤٹ پٹ فیوز | 5 A (fast-blow) |
| مصنوعات کی قسم | Voltage monitoring relay |
| اسمبلی نوٹ | on standard DIN rail NS 35 in accordance with EN 60715 |
| چڑھنے کی قسم | DIN rail mounting |
| بازیابی کا وقت | 500 ms |
| بنیادی درستگی | ± 5 % (of scale end value) |
| موسمیاتی کلاس | 3K3 (in acc. with EN 60721) |
| شناخت | UL/C-UL Listed UL 508 |
| پیمائش شدہ قدر | DC, AC sine |
| شور کا اخراج | EN 61000-6-4 |
| شور سے استثنیٰ | EN 61000-6-2 |
| آپریٹنگ موڈ | 100% operating factor |
| تعدد کی حد | 48 Hz ... 400 Hz |
| درستگی کو دہرائیں۔ | ≤ 2 % |
| آرٹیکل پر نظر ثانی | 03 |
| آلودگی کی ڈگری | 2 |
| سیٹنگ کی درستگی | ≤ 5 % (of scale end value) |
| اتارنے کی لمبائی | 8 mm |
| کنکشن کا طریقہ | Screw connection |
| بڑھتے ہوئے پوزیشن | any |
| زیادہ سے زیادہ ترتیب کی حد | 10 % ... 100 % (From UN) |
| کم از کم ترتیب کی حد | 5 % ... 95 % (From UN) |
| ان پٹ وولٹیج کی حد | 0 V ... 30 V AC/DC (connection terminal blocks: U1 and GND) |
| شرح شدہ سرج وولٹیج | 4 kV |
| اوور وولٹیج کیٹیگری | III |
| سپلائی وولٹیج کی حد | 24 V AC ... 240 V AC -15 % ... +10 % |
| کم وولٹیج کی ہدایت | Conformance with Low Voltage Directive |
| زیادہ سے زیادہ ان پٹ وولٹیج | 100 Vrms(connection terminal blocks: U1 and GND) |
| معیارات/ضوابط | EN 50178 |
| رابطہ سوئچنگ کی قسم | 2 floating changeover contacts |
| سپلائی وولٹیج کی قسم | AC/DC |
| مکینیکل سروس کی زندگی | approx. 2x 107cycles |
| سروس لائف الیکٹریکل | 2x 105cycles at ohmic load, 1000 VA |
| شرح شدہ موصلیت وولٹیج | 300 V |
| زیادہ سے زیادہ سوئچنگ وولٹیج | 250 V AC (in acc. with IEC 60664-1) |
| برائے نام بجلی کی کھپت | 4.5 VA (1.5 W) |
| کنڈکٹر کراس سیکشن AWG | 20 ... 14 |
| ہاؤسنگ موصلیت کا مواد | Polyamide PA, self-extinguishing |
| کنڈکٹر کراس سیکشن سخت | 0.5 mm² ... 2.5 mm² |
| برقی مقناطیسی مطابقت | Conformance with EMC directive |
| تحفظ کی ڈگری (رہائش) | IP40 (Housing) |
| محیطی درجہ حرارت (آپریشن) | -25 °C ... 55 °C |
| زیادہ سے زیادہ درجہ حرارت گتانک | < 0.1 %/K |
| کنڈکٹر کراس سیکشن لچکدار | 0.25 mm² ... 2.5 mm² |
| قابل اجازت نمی (آپریشن) | 15 % ... 85 % |
| جواب میں تاخیر کے لیے حد مقرر کرنا | 0.1 s ... 10 s |
| تاخیر شروع کرنے کے لیے حد مقرر کرنا | 0 s ... 10 s |
| وولٹیج ان پٹ کی ان پٹ مزاحمت | 47 kΩ (connection terminal blocks: U1 and GND) |
| مداخلت کرنے والی درجہ بندی (اوہمک بوجھ) زیادہ سے زیادہ۔ | 750 VA (3 A/250 V AC, module aligned, ≤ 5 mm spacing) |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -25 °C ... 70 °C |
| برائے نام حالت کے لیے زیادہ سے زیادہ بجلی کی کھپت | 1 W |
| تحفظ کی ڈگری (کنکشن ٹرمینل بلاکس) | IP20 (Connection terminal blocks) |
پروڈکٹ کی وضاحت
Supervisory relay for 1-phase voltage monitoring of 0...300 V AC/DC, overvoltage/undervoltage or Window, error memory, long-range power supply, 2 switched contacts
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
