EMG 17-OV- 12DC/ 24DC/2

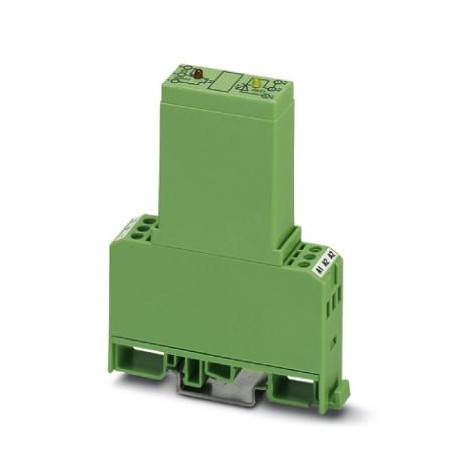

EMG 17-OV- 12DC/ 24DC/2 2946793 PHOENIX CONTACT Solid-state relay module
$0.00امریکی ڈالر
4011 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4017918082437
نوٹ:Made to Order (non-returnable)
آرڈرکی:2946793
(جنرل):EN 50178
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4017918082437 |
| نوٹ | Made to Order (non-returnable) |
| آرڈرکی | 2946793 |
| (جنرل) | EN 50178 |
| کیٹلاگ صفحہ | Page 139 (IF-2011) |
| گہرائی (نوٹ) | 102 mm |
| پیکنگ یونٹ | 10 pc |
| چوڑائی (نوٹ) | 17.5 mm |
| (ان پٹ ڈیٹا) | Suppressor diode |
| اونچائی (نوٹ) | 75 mm |
| اصل ملک | DE (Germany) |
| حسب ضرورت ٹیرف نمبر | 85364110 |
| موصلیت (جنرل) | Basic insulation |
| (محیط حالات) | Varistor |
| اشارہ (ان پٹ ڈیٹا) | Red LED |
| سکرو تھریڈ (آؤٹ پٹ ڈیٹا) | M3 |
| آؤٹ پٹ سرکٹ (ان پٹ ڈیٹا) | 3-conductor, ground-referenced |
| (معیارات اور ضوابط) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| رساو کرنٹ (ان پٹ ڈیٹا) | 150 µA |
| کنکشن کا نام (آؤٹ پٹ ڈیٹا) | Input side |
| آلودگی کی ڈگری (جنرل) | 2 |
| اوور وولٹیج زمرہ (جنرل) | III |
| اتارنے کی لمبائی (آؤٹ پٹ ڈیٹا) | 8 mm |
| (کنکشن ڈیٹا، آؤٹ پٹ سائیڈ) | EN 50178 |
| کنکشن کا طریقہ (آؤٹ پٹ ڈیٹا) | Screw connection |
| معیارات/ضابطے (عام) | IEC 60664 |
| تحفظ کی قسم (ان پٹ ڈیٹا) | Reverse polarity protection |
| تحفظ کی ڈگری (جہت) | IP20 |
| آؤٹ پٹ وولٹیج کی حد (ان پٹ ڈیٹا) | 10 V DC ... 30 V DC |
| چوٹی آف اسٹیٹ وولٹیج (ان پٹ ڈیٹا) | 33 V DC (Collector-emitter reverse voltage) |
| آؤٹ پٹ برائے نام وولٹیج (ان پٹ ڈیٹا) | 24 V DC |
| اسٹیٹس ڈسپلے (محیط حالات) | Yellow LED |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 56.140 g |
| چین RoHS (معیارات اور ضوابط) | Environmentally Friendly Use Period = 50 |
| SVHC تک پہنچیں (معیارات اور ضوابط) | Lead 7439-92-1 |
| تحفظ کی قسم (محیط حالات) | Reverse polarity protection |
| ان پٹ وولٹیج کی حد (محیط حالات) | 9.6 V DC ... 14.4 V DC |
| مسلسل کرنٹ کو محدود کرنا (ان پٹ ڈیٹا) | 2 A (see derating curve) |
| کنڈکٹر کراس سیکشن AWG (آؤٹ پٹ ڈیٹا) | 24 ... 12 |
| حفاظتی سرکٹ/جزو (ان پٹ ڈیٹا) | Polarity protection diode |
| سکرو تھریڈ (کنکشن ڈیٹا، ان پٹ سائیڈ) | M3 |
| عام ردعمل کا وقت (محیط حالات) | 210 µs |
| عام ٹرن آف ٹائم (محیط حالات) | 410 µs |
| کنڈکٹر کراس سیکشن ٹھوس (آؤٹ پٹ ڈیٹا) | 0.2 mm² ... 4 mm² |
| ٹرانسمیشن فریکوئنسی (محیط حالات) | 1000 Hz |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -20 °C ... 60 °C |
| کنکشن کا نام (کنکشن ڈیٹا، ان پٹ سائیڈ) | Output side |
| برائے نام ان پٹ وولٹیج اقوام متحدہ (محیط حالات) | 12 V DC |
| آپریٹنگ موڈ (کنکشن ڈیٹا، آؤٹ پٹ سائیڈ) | 100% operating factor |
| استعمال کی پابندی (اہم تجارتی ڈیٹا) | EMC: class A product, see manufacturer's declaration in the download area |
| کنڈکٹر کراس سیکشن لچکدار (آؤٹ پٹ ڈیٹا) | 0.2 mm² ... 2.5 mm² |
| اتارنے کی لمبائی (کنکشن ڈیٹا، ان پٹ سائیڈ) | 8 mm |
| کنکشن کا طریقہ (کنکشن ڈیٹا، ان پٹ سائیڈ) | Screw connection |
| UL 94 (جنرل) کے مطابق آتش گیر درجہ بندی | V0 |
| بڑھتے ہوئے مقام (کنکشن ڈیٹا، آؤٹ پٹ سائیڈ) | any |
| اقوام متحدہ میں عام ان پٹ کرنٹ (محیط حالات) | 4.6 mA |
| شارٹ سرکٹس پر موجودہ حد (ان پٹ ڈیٹا) | > 2 A (short-circuit-proof) |
| حفاظتی سرکٹ/جزو (محیط حالات) | Polarity protection diode |
| آلودگی کی ڈگری (کنکشن ڈیٹا، آؤٹ پٹ سائیڈ) | 2 |
| اوور وولٹیج زمرہ (کنکشن ڈیٹا، آؤٹ پٹ سائیڈ) | III |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -20 °C ... 70 °C |
| اسمبلی ہدایات (کنکشن ڈیٹا، آؤٹ پٹ سائیڈ) | In rows with zero spacing |
| معیارات/ضابطے (کنکشن ڈیٹا، آؤٹ پٹ سائیڈ) | IEC 60664 |
| ٹیسٹ وولٹیج ان پٹ/آؤٹ پٹ (کنکشن ڈیٹا، آؤٹ پٹ سائیڈ) | 2.5 kV AC |
| کنڈکٹر کراس سیکشن AWG (کنکشن ڈیٹا، ان پٹ سائیڈ) | 24 ... 12 |
| کنڈکٹر کراس سیکشن ٹھوس (کنکشن ڈیٹا، ان پٹ سائیڈ) | 0.2 mm² ... 4 mm² |
| اقوام متحدہ کے حوالے سے ان پٹ وولٹیج کی حد (محیط حالات) | 0.8 ... 1.2 |
| زیادہ سے زیادہ وولٹیج میں کمی مسلسل کرنٹ کو محدود کرنا (ان پٹ ڈیٹا) | ≤ 0.3 V |
| کنڈکٹر کراس سیکشن لچکدار (کنکشن ڈیٹا، ان پٹ سائیڈ) | 0.2 mm² ... 2.5 mm² |
| UL 94 کے مطابق آتش گیر درجہ بندی (کنکشن ڈیٹا، آؤٹ پٹ سائیڈ) | V0 |
| اقوام متحدہ کے حوالے سے حد "0" سگنل کو تبدیل کرنا (محیط حالات) | ≤ 0.4 |
| اقوام متحدہ کے حوالے سے حد "1" سگنل کو تبدیل کرنا (محیط حالات) | ≥ 0.8 |
پروڈکٹ کی وضاحت
Solid-state power relay, with indicator light and protection circuit in input and output circuit, input: 12 V DC, output: short circuit resistant, 10-30 V DC/max. 2 A
