EV-GBM3C-3AC32A-5,0M6,0ESBK00

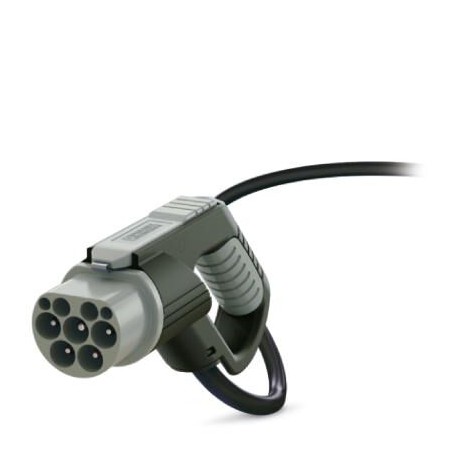

EV-GBM3C-3AC32A-5,0M6,0ESBK00 1038867 PHOENIX CONTACT Charging cable AC charging Cable AC charging connector..
$0.00امریکی ڈالر
4178 اسٹاک میں
اہم وضاحتیں
EAN:Four trillion fifty five billion six hundred twenty six million five hundred ninety three thousand sixty seven
(تالا):You will find information about hazardous substances in the manufacturer's declaration in the "Downloads"tab
کلیدی آرڈر:One million thirty eight thousand eight hundred sixty seven
(ڈرائنگز):
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| EAN | Four trillion fifty five billion six hundred twenty six million five hundred ninety three thousand sixty seven |
| (تالا) | You will find information about hazardous substances in the manufacturer's declaration in the "Downloads"tab |
| کلیدی آرڈر | One million thirty eight thousand eight hundred sixty seven |
| (ڈرائنگز) | |
| کلیدی فروخت | XWBAAF - |
| پیکنگ یونٹ | 1 pcs |
| (جہت) | IP54 (Cap) |
| چین RoHS (لاک) | Space of time for the intended use (FEUP): 10 years; |
| ETIM 6.0 (eCl@ss) | EC002897 |
| ETIM 7.0 (eCl@ss) | EC002897 |
| SVHC تک پہنچیں (لاک) | |
| لاک سسٹم (کیبل) | No lock option for lock |
| ٹیرف نمبر ٹیرف | Eighty five million four hundred forty four thousand two hundred ninety |
| eCl@ss 9.0 (درجہ بندی) | Twenty seven million one hundred forty four thousand seven hundred five |
| مواد کی ٹوپی (ڈیزائن) | Plastic |
| عمل درآمد (مشاہدہ) | D-Line |
| میڈیا فیس پلگ (ڈیزائن) | Plastic |
| کیبل کی قسم (مواد) | straight |
| کیبل کی کلاس (مواد) | Class 5 |
| مٹیریل ہاؤسنگ (ڈیزائن) | Plastic |
| اونچائی زیادہ سے زیادہ (جہت) | 5000 m (above sea level) |
| مصنوعات کی قسم (مشاہدہ) | Charging Cable AC charging connector for vehicles, end of free cable, with cap |
| چارجنگ موڈ (مشاہدہ) | Mode 3, case C |
| معیاری بوجھ (مشاہدہ) | GB/T |
| بیرونی لپیٹ، رنگ (مواد) | black |
| تجارتی پابندی (ڈرائنگز) | The products are offered only for export outside of the European Union and the European Economic area. |
| کیبل کی ساخت (مواد) | 5 x 6.0 mm2 + 1 x 0.5 mm2 |
| تحفظ کا اشاریہ (جہت) | IP55 (plugged in, the index of protection operating state and plugged in it can be assured only when both connecting elements are original products of Phoenix Contact products or standardized equivalent) |
| ٹیگ (مکینیکل خصوصیات) | 14.1 mm x 44,8 mm (customer's logo under request) |
| موڑنے کا رداس کم از کم (مواد) | 255 mm (15 x diameter) |
| بیرونی سانچے، مواد (مواد) | TPE-U |
| یونٹ وزن (پیکیجنگ کو چھوڑ کر) | 3.465,000 g |
| گرفت کے علاقے کا مواد (ڈیزائن) | Soft plastic |
| کیبل کا بیرونی قطر (مواد) | 17 mm ±0.4 mm |
| کیبل کی مزاحمت (مواد) | ≤ 0,0033 Ω/m (with respect to a power cable, at an ambient temperature of 20 °C) |
| کیبلز کی سرٹیفیکیشن (مواد) | VDE |
| ڈرائیو لیور کا مواد (ڈیزائن) | Plastic |
| پلگ کے سائیکل (برقی خصوصیات) | > 10000 |
| معیارات/تفصیلات (مشاہدہ) | GB/T 20234.2 |
| داخل کرنے کی قوت (برقی خصوصیات) | < 100 N |
| کمرے کا درجہ حرارت (سروس) (طول و عرض) | -30 °C ... 50 °C |
| کیبل کی لمبائی (پروڈکٹ کی تعریف) | 5 m |
| لائن ڈیزائن (مکینیکل خصوصیات) | D-Line |
| رنگین رہائش (مکینیکل خصوصیات) | black |
| علیحدگی کی قوت (برقی خصوصیات) | < 100 N |
| مراحل کی تعداد (ماحولیاتی حالات) | Three |
| رنگین چہرہ پلگ (مکینیکل خصوصیات) | grey |
| ٹوپی کا رنگ (مکینیکل خصوصیات) | black |
| چھیلنے کی لمبائی (مصنوعات کی تعریف) | 45 mm ±10 mm |
| کیبلز پر معیارات / تفصیلات (مواد) | prEN 50620 / DIN en 50620 |
| مزاحمت کا کوڈنگ (ماحولیاتی حالات) | 220 Ω (between PE and CC) |
| زیادہ سے زیادہ بوجھ کی طاقت (ماحولیاتی حالات) | 24,39 kW |
| رابطوں کے مواد کی سطح (ڈیزائن) | Ag |
| گرفت کے علاقے کا رنگ (مکینیکل خصوصیات) | grey |
| بجلی کے رابطوں کی تعداد (ماحولیاتی حالات) | 5 (L, NC1, NC2, N, PE) |
| سگنل رابطوں کی تعداد (ماحولیاتی حالات) | 2 (CP, CC) |
| محیطی درجہ حرارت (اسٹوریج / ٹرانسپورٹ) (طول و عرض) | -40 °C ... 80 °C |
| پاور رابطے موجودہ ریٹیڈ (ماحولیاتی حالات) | 32 To |
| پاور کنیکٹس ریٹیڈ وولٹیج (ماحولیاتی حالات) | 440 V |
| رابطوں کے نوٹس کی درجہ بندی موجودہ (ماحولیاتی حالات) | 2 To |
| رابطوں کا نوٹس ریٹیڈ وولٹیج (ماحولیاتی حالات) | 30 V AC |
| سگنلز کی ترسیل کی قسم (ماحولیاتی حالات) | Modulation of duration of impulses |
| ڈرائیو عنصر کا رنگ (مکینیکل خصوصیات) | grey |
| کنکشن کی قسم کے بارے میں نوٹ (ماحولیاتی حالات) | Connection set, not separable |
| گاڑیوں کے لیے ڈیپتھ چارجنگ کنیکٹر (پروڈکٹ کی تعریف) | 219,10 mm |
| گاڑیوں کے لیے چارجنگ کنیکٹر کی اونچائی (پروڈکٹ کی تعریف) | 112,40 mm |
| گاڑیوں کے چارجنگ کنیکٹر کی چوڑائی (پروڈکٹ کی تعریف) | 60,00 mm |
| خاکہ کے طول و عرض اس بات کو یقینی بنائیں کہ، چارجنگ کے تمام وقفے کے دوران، گاڑی کا چارجنگ کنیکٹر IEC 61851-1 کے مطابق کم از کم IP24 کے تحفظ کی ضمانت دینے کے لیے موزوں سیو پوائنٹ میں لگا ہوا ہے۔ ایسا سیو پوائنٹ بنانے کے لیے، گاڑیوں کے لیے چارجنگ کنیکٹر کے طول و عرض کا استعمال کریں۔ ڈاؤن لوڈ کے سیکشن میں طول و عرض میں مزید تفصیل سے پایا جاسکتا ہے۔ (ڈرائنگز) |
پروڈکٹ کی وضاحت
CHARX connect, AC charging cable with vehicle charging connector and open cable end, with cap, Black-gray housing color, For alternating current (AC) charging electric vehicles (EV) with GB/T vehicle
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
تکنیکی تفصیلات
Outline dimensionsMake sure that, during all the pause of charging, the charging connector for the vehicle is plugged into a save point suitable to guarantee a protection of at least IP24 according to IEC 61851-1. To create such a save point, use the dimensions of the charging connector for vehicles. In the downloads section can be found in the dimensions in more detail.
