EV-T2G3C-3AC20A-5,0M2,5ESBK01U

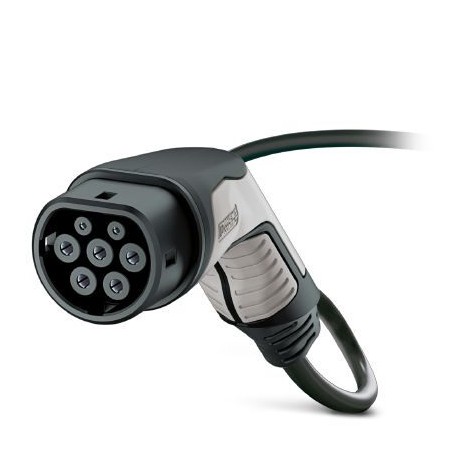

EV-T2G3C-3AC20A-5,0M2,5ESBK01U 1091136 PHOENIX CONTACT AC charging cable, AC charging cable with vehicle con..
$0.00امریکی ڈالر
4328 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4055626903057
(کیبل):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
آرڈرکی:1091136
(ڈرائنگز):Cable management is required in certain regions if the cable length exceeds 5.0 m (Switzerland) or 7.5 m (USA) (IEC 61851-1).
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4055626903057 |
| (کیبل) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| آرڈرکی | 1091136 |
| (ڈرائنگز) | Cable management is required in certain regions if the cable length exceeds 5.0 m (Switzerland) or 7.5 m (USA) (IEC 61851-1). |
| پیکنگ یونٹ | 1 |
| (جہت) | IP54 (Protective cap) |
| نوٹ (ڈرائنگز) | NOTE: Cable management may be required. |
| قسم (ڈرائنگز) | C-Line black / gray |
| ETIM 6.0 (eCl@ss) | EC002897 |
| ETIM 7.0 (eCl@ss) | EC002897 |
| چین RoHS (کیبل) | Environmentally Friendly Use Period = 10; |
| SVHC تک پہنچیں (کیبل) | Lead 7439-92-1 |
| حسب ضرورت ٹیرف نمبر | 85444290 |
| مصنوعات کی قسم (ڈرائنگز) | AC charging cable with vehicle connector, open cable end, without protective cap |
| وائرنگ کلاس (مواد) | Class 5 |
| چارجنگ موڈ (ڈرائنگز) | Mode 3, Case C |
| ہاؤسنگ میٹریل (ڈیزائن) | Plastic |
| کیبل کی ساخت (مواد) | 5 x 2.5 mm² + 1 x 0.5 mm² |
| زیادہ سے زیادہ اونچائی (طول و عرض) | 5000 m (above sea level) |
| کیبل مزاحمت (مواد) | ≤ 0.00798 Ω/m (based on a power core, at an ambient temperature of 20°C) |
| چارجنگ کا معیار (ڈرائنگز) | Type 2 |
| آتش گیر درجہ بندی (ڈیزائن) | V0 |
| موصل کی قسم (مواد) | straight |
| eCl@ss 9.0 (درجہ بندی) | 27144705 |
| مٹیریل ہینڈل ایریا (ڈیزائن) | Soft plastic |
| مادی ملن چہرہ (ڈیزائن) | Plastic |
| مواد کی حفاظتی ٹوپی (ڈیزائن) | Soft plastic |
| معیارات/ضابطے (ڈرائنگز) | IEC 62196-2 |
| وائرنگ سرٹیفیکیشن (مواد) | VDE |
| تحفظ کی ڈگری (جہت) | IP44 (plugged in; when plugged in and ready to operate, the degree of protection is only ensued if both plug-in components are original products from Phoenix Contact or suitable standard-compliant products) |
| بیرونی میان، رنگ (مواد) | black |
| کم از کم موڑنے کا رداس (مواد) | 192 mm (15 x diameter) |
| بیرونی میان، مواد (مواد) | TPE-U |
| بیرونی کیبل قطر (مواد) | 12.8 mm ±0.4 mm |
| ڈیزائن لائن (مکینیکل خصوصیات) | C-Line |
| ریزسٹر کوڈنگ (محیط حالات) | 680 Ω (between PE and PP) |
| موصل کی لمبائی (پروڈکٹ کی تعریف) | 5 m |
| رہائش کا رنگ (مکینیکل خصوصیات) | black |
| رابطوں کی مواد کی سطح (ڈیزائن) | Ag |
| مراحل کی تعداد (محیط حالات) | 3 |
| داخل کرنے کی قوت (برقی خصوصیات) | < 100 N |
| وائرنگ کے معیارات/ضوابط (مواد) | prEN 50620 / DIN EN 50620 |
| دستبرداری فورس (برقی خصوصیات) | < 100 N |
| کلر ہینڈل ایریا (مکینیکل پراپرٹیز) | gray |
| ملن چہرے کا رنگ (میکانی خصوصیات) | black |
| کسٹمر کی مختلف حالتیں (مکینیکل خصوصیات) | On request |
| زیادہ سے زیادہ چارجنگ پاور (محیط حالات) | 16.63 kW |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -30 °C ... 50 °C |
| رنگین حفاظتی ٹوپی (مکینیکل خصوصیات) | black |
| گاڑی کے کنیکٹر کی گہرائی (پروڈکٹ کی تعریف) | 215.90 mm |
| گاڑی کے کنیکٹر کی چوڑائی (پروڈکٹ کی تعریف) | 70.00 mm |
| پاور رابطوں کی تعداد (محیط حالات) | 5 (L1, L2, L3, N, PE) |
| گاڑی کے کنیکٹر کی اونچائی (پروڈکٹ کی تعریف) | 137.00 mm |
| سگنل رابطوں کی تعداد (محیط حالات) | 2 (CP, PP) |
| جہتی ڈرائنگ وہیکل کنیکٹر (ڈرائنگز) | |
| سگنل ٹرانسمیشن کی قسم (محیط حالات) | Pulse width modulation |
| کنکشن کے طریقہ کار پر نوٹ کریں (ماحولی حالات) | Crimp connection, cannot be disconnected |
| اندراج/ واپس لینے کے چکر (برقی خصوصیات) | > 10000 |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -40 °C ... 80 °C |
| بجلی کے رابطوں کی شرح شدہ کرنٹ (محیط حالات) | 20 A |
| بجلی کے رابطوں کے لیے شرح شدہ وولٹیج (محیط حالات) | 480 V AC |
| سگنل رابطوں کے لیے درجہ بند کرنٹ (ماحولیاتی حالات) | 2 A |
| سگنل رابطوں کے لیے شرح شدہ وولٹیج (محیط حالات) | 30 V AC |
| وہیکل کنیکٹر کی اسکیمیٹک ڈایاگرام پن اسائنمنٹ (ڈرائنگز) |
پروڈکٹ کی وضاحت
CHARX connect, AC charging cable, with vehicle charging connector and open cable end, For alternating current (AC) charging electric vehicles (EV) with type 2 vehicle charging inputs, Capless, Type 2,
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
تکنیکی تفصیلات
Dimensional drawingVehicle connector
پروڈکٹ دستاویزات
ڈیٹا شیٹ
تکنیکی تفصیلات اور کارکردگی کے ڈیٹا
یوزر مینول
انسٹالیشن اور آپریشن گائیڈ
