EV-T2M3SE12-3AC32A-0,7M6,0E14

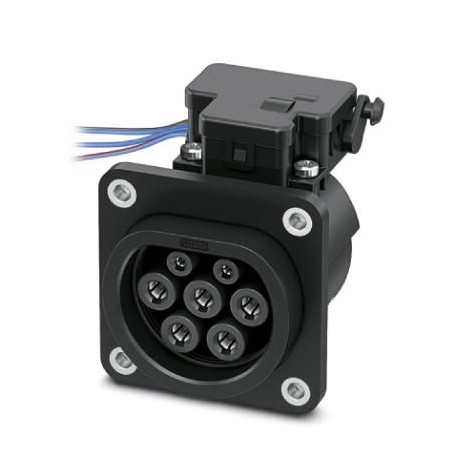

EV-T2M3SE12-3AC32A-0,7M6,0E14 1627693 PHOENIX CONTACT Socket Outlet
$0.00امریکی ڈالر
5000 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4055626357201
آرڈرکی:1627693
کیٹلاگ صفحہ:Page 750 (C-2-2017)
پیکنگ یونٹ:1 pc
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4055626357201 |
| آرڈرکی | 1627693 |
| کیٹلاگ صفحہ | Page 750 (C-2-2017) |
| پیکنگ یونٹ | 1 pc |
| (جہت) | IP54 (with protective cover, see accessories) |
| اصل ملک | DE (Germany) |
| مواد (ڈیزائن) | Plastic |
| (لاکنگ ایکچیویٹر) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| حسب ضرورت ٹیرف نمبر | 85444290 |
| (مصنوعات کی تعریف) | 0.5 m (Locking actuator cables) |
| ڈیزائن لائن (ماؤنٹنگ) | Easy Mount |
| سروس کی زندگی (تالا) | > 10000 load cycles |
| تالا لگانے کی قسم (مواد) | Locking in the inserted state with a locking mechanism |
| (میکانی خصوصیات) | max. 22 mm (Rear panel mounting, normative maximum specification for infrastructure plug when using the protective cover (Order No. 1627635) with fastening frame (Order No. 1627637)) |
| ہاؤسنگ کلر (ماؤنٹنگ) | black |
| کیبل کی لمبائی (تالا) | 0.5 m |
| گہرائی (پروڈکٹ کی تعریف) | 76.2 mm |
| لاکنگ وولٹیج (مواد) | 12 V |
| زیادہ سے زیادہ اونچائی (طول و عرض) | 5000 m (above sea level) |
| نوٹ (اہم تجارتی ڈیٹا) | Optimized insertion and withdrawal forces |
| قسم (کلیدی تجارتی ڈیٹا) | Front protective cover screw connection |
| چوڑائی (پروڈکٹ کی تعریف) | 75 mm |
| اونچائی (پروڈکٹ کی تعریف) | 96 mm |
| لاکنگ کا پتہ لگانا (مواد) | available |
| چائنا RoHS (لاکنگ ایکچوایٹر) | Environmentally Friendly Use Period = 10; |
| گاہک کے تغیرات (ماؤنٹنگ) | On request |
| تحفظ کی ڈگری (جہت) | IP44 (plugged in) |
| مصنوعات کی قسم (کلیدی تجارتی ڈیٹا) | Infrastructure Socket Outlet for charging electric vehicles with alternating current (AC), compatible with Infrastructure Plugs |
| چارجنگ موڈ (کلیدی تجارتی ڈیٹا) | Mode 3, Case B |
| بور کے طول و عرض (پروڈکٹ کی تعریف) | 60 mm x 60 mm |
| کیبل کی ساخت (پروڈکٹ کی تعریف) | 5x 6.0 mm² + 2x 0.5 mm² |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 563.000 g |
| موصل کی لمبائی (پروڈکٹ کی تعریف) | 0.7 m (AC cables) |
| رابطوں کی مواد کی سطح (ڈیزائن) | Ag |
| مراحل کی تعداد (محیط حالات) | 3 |
| تجویز کردہ موافقت کا وقت (لاکنگ) | 600 ms |
| موصل کی قسم (پروڈکٹ کی تعریف) | Single wires |
| چارجنگ کا معیار (کلیدی تجارتی ڈیٹا) | Type 2 |
| داخل کرنے کی قوت (برقی خصوصیات) | < 100 N (Optimized) |
| مکینیکل ایمرجنسی ریلیز (مواد) | available |
| دستبرداری فورس (برقی خصوصیات) | < 100 N (Optimized) |
| محیطی درجہ حرارت (آپریشن) (لاکنگ) | -30 °C ... 50 °C |
| زیادہ سے زیادہ موٹر کا ریورس کرنٹ (لاکنگ) | 1 A |
| زیادہ سے زیادہ دیوار کی موٹائی (میکانی خصوصیات) | max. 50 mm (Rear panel mounting, normative maximum specification for infrastructure plug) |
| زیادہ سے زیادہ چارجنگ پاور (محیط حالات) | 22 kW |
| معیارات/ضابطے (کلیدی تجارتی ڈیٹا) | IEC 62196-2 |
| تالا لگانے کے لیے عام موٹر کرنٹ (لاکنگ) | 0.2 A |
| موٹر پر عام بجلی کی فراہمی (تالا لگانا) | 12 V |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -30 °C ... 50 °C |
| پاور رابطوں کی تعداد (محیط حالات) | 5 (L1, L2, L3, N, PE) |
| داخلے یا باہر نکلنے کے راستے کے بعد وقت کو روکیں (لاکنگ) | 3 s |
| چارجنگ کرنٹ کی قسم (محیط حالات) | AC 3-phase |
| زیادہ سے زیادہ ریورس کرنٹ کے ساتھ رہنے کا وقت (لاکنگ) | 1000 ms |
| بڑھتے ہوئے سوراخ کا قطر (مکینیکل خصوصیات) | 7.00 mm (ø) |
| سگنل رابطوں کی تعداد (محیط حالات) | 2 (CP, PP) |
| لاکنگ کا پتہ لگانے کے لیے زیادہ سے زیادہ وولٹیج (لاکنگ) | 30 V |
| سگنل ٹرانسمیشن کی قسم (محیط حالات) | Pulse width modulation |
| کنکشن کے طریقہ کار پر نوٹ کریں (ماحولی حالات) | Crimp connection, cannot be disconnected |
| موٹر پر پاور سپلائی کی ممکنہ حد (لاکنگ) | 9 V ... 16 V |
| اندراج/ واپس لینے کے چکر (برقی خصوصیات) | > 10000 |
| کنکشن کے طریقہ کار پر نوٹ (کلیدی تجارتی ڈیٹا) | Crimp connection, cannot be disconnected |
| ممکنہ بڑھتے ہوئے مقامات (مکینیکل خصوصیات) | Rear panel mounting |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -40 °C ... 80 °C |
| بجلی کے رابطوں کی شرح شدہ کرنٹ (محیط حالات) | 32 A |
| بجلی کے رابطوں کے لیے شرح شدہ وولٹیج (محیط حالات) | 480 V AC |
| سگنل رابطوں کے لیے درجہ بند کرنٹ (ماحولیاتی حالات) | 2 A |
| سگنل رابطوں کے لیے شرح شدہ وولٹیج (محیط حالات) | 30 V AC |
| ماؤنٹنگ پوزیشن پر پابندیاں (مکینیکل خصوصیات) | Only 0 to 90 degree frontal inclination possible, see figure |
| حفاظتی کور کا سکرو کنکشن (مکینیکل خصوصیات) | only possible on the front |
| لاکنگ ایکچیویٹر کی بڑھتی ہوئی پوزیشن (مکینیکل خصوصیات) | Top center |
پروڈکٹ کی وضاحت
CHARX connect, Infrastructure charging box, front cover screw connection, Optimized plug-in and unplug forces, For charging electric vehicles (EV) with alternating current (AC), Compatible with chargi
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
