F-MS 12

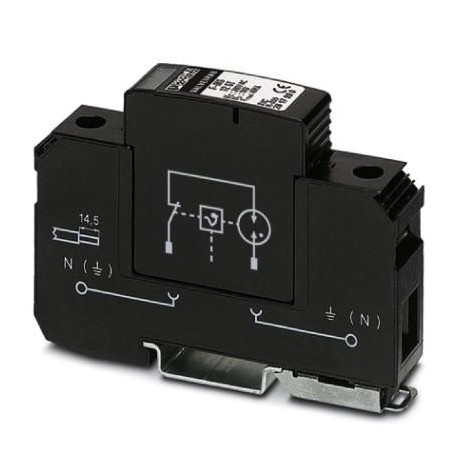

F-MS 12 2817987 PHOENIX CONTACT Type 2 surge arrester
$0.00امریکی ڈالر
4298 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4017918163662
آرڈرکی:2817987
(جنرل):≤ 0.1 kV (at 3 kA)
کیٹلاگ صفحہ:Page 55 (C-4-2017)
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4017918163662 |
| آرڈرکی | 2817987 |
| (جنرل) | ≤ 0.1 kV (at 3 kA) |
| کیٹلاگ صفحہ | Page 55 (C-4-2017) |
| پیکنگ یونٹ | 1 pc |
| اصل ملک | DE (Germany) |
| حسب ضرورت ٹیرف نمبر | 85363030 |
| (محیط حالات) | PBT |
| (حفاظتی سرکٹ) | 4.5 Nm (25 mm² ... 35 mm²) |
| (UL کنکشن ڈیٹا) | EN 61643-11 2012 |
| اونچائی (طول و عرض) | ≤ 2000 m (amsl (above mean sea level)) |
| قسم (محیط حالات) | DIN rail module, two-section, divisible |
| رنگ (محیط حالات) | jet black RAL 9005 |
| رسپانس ٹائم ٹی اے (جنرل) | ≤ 100 ns |
| ایس پی ڈی کی قسم (کنکشن ڈیٹا) | 4CA |
| گہرائی (کلیدی تجارتی ڈیٹا) | 65.7 mm (incl. DIN rail 7.5 mm) |
| چوڑائی (کلیدی تجارتی ڈیٹا) | 17.6 mm |
| EN قسم (محیط حالات) | T2 |
| اونچائی (اہم تجارتی ڈیٹا) | 89.8 mm |
| برائے نام وولٹیج اقوام متحدہ (جنرل) | 240/415 V AC (TN - only N-PE) |
| UT (جنرل) میں TOV سلوک | 1200 V AC (200 ms / withstand mode) |
| برائے نام تعدد fN (جنرل) | 50 Hz (60 Hz) |
| بقایا موجودہ IPE (جنرل) | ≤ 5 µA |
| جھٹکا (آپریشن) (جہت) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| شرح شدہ لوڈ کرنٹ IL (جنرل) | 80 A |
| بقایا وولٹیج Ures (جنرل) | ≤ 0.4 kV (at In) |
| تحفظ کی ڈگری (جہت) | IP20 (only when all terminal points are used) |
| سکرو تھریڈ (حفاظتی سرکٹ) | M5 |
| بڑھتے ہوئے قسم (محیط حالات) | DIN rail: 35 mm |
| کمپن (آپریشن) (جہت) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| برائے نام تعدد (کنکشن ڈیٹا) | 50/60 Hz |
| تحفظ کا طریقہ (کنکشن ڈیٹا) | N-G |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 106.100 g |
| ہاؤسنگ میٹریل (محیط حالات) | PA 6.6 |
| اتارنے کی لمبائی (حفاظتی سرکٹ) | 16 mm |
| ٹارک کو سخت کرنا (UL وضاحتیں) | 30 lbf-in. |
| وولٹیج پروٹیکشن لیول اوپر (جنرل) | ≤ 1.5 kV |
| کنکشن کا طریقہ (حفاظتی سرکٹ) | Fork-type cable lug |
| افقی پچ (کلیدی تجارتی ڈیٹا) | 1 Div. |
| اسٹینڈ بائی بجلی کی کھپت پی سی (جنرل) | ≤ 1.5 mVA |
| ٹارک کو سخت کرنا (حفاظتی سرکٹ) | 3 Nm (1,5 mm² ... 16 mm²) |
| زیادہ سے زیادہ مسلسل وولٹیج UC (جنرل) | 260 V AC |
| تحفظ کا طریقہ (محیط حالات) | N-PE |
| آلودگی کی ڈگری (محیط حالات) | 2 |
| عہدوں کی تعداد (محیط حالات) | 1 |
| معیارات/ضابطے (UL کنکشن ڈیٹا) | IEC 61643-11 2011 |
| بجلی کی تقسیم کا نظام (کنکشن ڈیٹا) | Single phase |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -40 °C ... 80 °C |
| IEC پاور سپلائی سسٹم (محیط حالات) | TN |
| IEC ٹیسٹ کی درجہ بندی (محیط حالات) | II |
| موجودہ مداخلت کی درجہ بندی پر عمل کریں Ifi (جنرل) | 100 A |
| قابل اجازت نمی (آپریشن) (جہت) | 5 % ... 95 % |
| کنڈکٹر کراس سیکشن AWG (UL وضاحتیں) | 10 ... 2 |
| کنڈکٹر کراس سیکشن AWG (حفاظتی سرکٹ) | 15 ... 2 |
| برائے نام خارج ہونے والا کرنٹ In(8/20) µs (جنرل) | 20 kA |
| کنڈکٹر کراس سیکشن ٹھوس (حفاظتی سرکٹ) | 1.5 mm² ... 35 mm² |
| زیادہ سے زیادہ خارج ہونے والا موجودہ Imax(8/20) µs (جنرل) | 40 kA |
| برائے نام ڈسچارج کرنٹ ان (این جی) (کنکشن ڈیٹا) | 20 kA |
| سرج پروٹیکشن فالٹ میسج (محیط حالات) | optical |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -40 °C ... 80 °C |
| کنڈکٹر کراس سیکشن لچکدار (حفاظتی سرکٹ) | 1.5 mm² ... 16 mm² |
| زیادہ سے زیادہ وائرنگ کے ذریعے وی قسم کے ساتھ بیک اپ فیوز (جنرل) | 80 A (gG) |
| ماپا محدود وولٹیج MLV (NG) (کنکشن ڈیٹا) | 1490 V |
| UL 94 (محیط حالات) کے مطابق آتش گیر درجہ بندی | V-0 |
| لہر اسپارک اوور وولٹیج کا سامنے 6 kV (1.2/50) µs (جنرل) | ≤ 1.5 kV |
| زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج MCOV (NG) (کنکشن ڈیٹا) | 260 V AC |
پروڈکٹ کی وضاحت
Type 2 surge arrester, consisting of base element and plug-in protection with N-PE sum current arc arrester, for mounting on NS 35/7.5, housing width: 17.5 mm (1 pc)
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
