FB-2SP

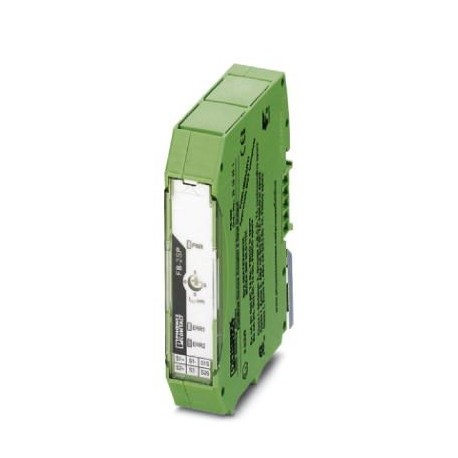

FB-2SP 2316051 PHOENIX CONTACT Device coupler
$0.00امریکی ڈالر
4095 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356466158
آرڈرکی:2316051
کیٹلاگ صفحہ:Page 425 (C-8-2015)
گہرائی (نوٹ):70.4 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356466158 |
| آرڈرکی | 2316051 |
| کیٹلاگ صفحہ | Page 425 (C-8-2015) |
| گہرائی (نوٹ) | 70.4 mm |
| پیکنگ یونٹ | 1 pc |
| چوڑائی (نوٹ) | 17.5 mm |
| اونچائی (نوٹ) | 89.7 mm |
| (حفاظتی ڈیٹا) | IIB |
| (بجلی کی فراہمی) | 57 mA (each spur, adjustable via selector switch, -40...70°C) |
| اصل ملک | US (United States) |
| ATEX (حفاظتی ڈیٹا) | Sira 08ATEX4303X: II 3(3)GEx nA [Ic Gc] IIB T4 Gc, FISCO Ic spursEx nA [nL Gc] IIB T4 Gc, FNICO spurs |
| گروپ (حفاظتی ڈیٹا) | IIB |
| IECEx (حفاظتی ڈیٹا) | IECEx SIR 08.0110X: II 3(3)GEx nA [Ic Gc] IIB T4 Gc, FISCO Ic spursEx nA [nL Gc] IIB T4 Gc, FNICO spurs |
| جھٹکا (حفاظتی ڈیٹا) | 15g, 11 ms |
| حسب ضرورت ٹیرف نمبر | 85369095 |
| ATEX (سیریل انٹرفیس) | Sira 08ATEX4303X: II 3(3)GEx nA [Ic Gc] IIB T4 Gc, FISCO Ic spursEx nA [nL Gc] IIB T4 Gc, FNICO spurs |
| گروپ (سیریل انٹرفیس) | IIB |
| IECEx (سیریل انٹرفیس) | IECEx SIR 08.0110X: II 3(3)GEx nA [Ic Gc] IIB T4 Gc, FISCO Ic spursEx nA [nL Gc] IIB T4 Gc, FNICO spurs |
| مطابقت (حفاظتی ڈیٹا) | CE-compliant, additionally EN 61326 |
| عہدہ (حفاظتی ڈیٹا) | Standards/regulations |
| رنگ (محیط حالات) | green |
| جہتی ڈرائنگ (نوٹ) | |
| انٹرفیس 1 (بجلی کی فراہمی) | Foundation Fieldbus and PROFIBUS PA Segment |
| ٹیسٹ کی قسم (حفاظتی ڈیٹا) | Corrosive resistance in acc. to ANSI-ISA 71.04-1985 - Severity level G3 |
| بندرگاہوں کی تعداد (بجلی کی فراہمی) | 2 |
| (معیارات اور ضوابط) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| انڈکٹنس لی (بجلی کی فراہمی) | 4 µH |
| CSA، USA/کینیڈا (سیفٹی ڈیٹا) | Class I, Div. 2, Groups C, DEx nA [nL] IIB T4, FNICO/EntityClass I, Zone 2, AEx nA [nL] IIB T4, FNICO/Entity |
| آؤٹ پٹ کرنٹ (بجلی کی فراہمی) | 15 mA (each spur, adjustable via selector switch, -40 ... 85°C) |
| سپلائی وولٹیج کی حد (جنرل) | 10.3 V DC ... 32 V DC (input on trunk line side) |
| خالص وزن (محیط حالات) | 99.76 g |
| موافقت (محیط حالات) | CE-compliant, additionally EN 61326 |
| کنکشن کا طریقہ (بجلی کی فراہمی) | Pluggable COMBICON screw connection for each spur |
| تحفظ کی ڈگری (جہت) | IP20 |
| فیلڈ بس فاؤنڈیشن (سیفٹی ڈیٹا) | FF-846 |
| CSA، USA/Canada (سیریل انٹرفیس) | Class I, Div. 2, Groups C, DEx nA [nL] IIB T4, FNICO/EntityClass I, Zone 2, AEx nA [nL] IIB T4, FNICO/Entity |
| معیارات/ضابطے (حفاظتی ڈیٹا) | Shock and vibration in acc. with EN 61131-2 and EN 50178 |
| کمپن (آپریشن) (حفاظتی ڈیٹا) | 1g, 10 Hz ... 150 Hz |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 99.760 g |
| ہاؤسنگ میٹریل (محیط حالات) | PA 6.6-FR |
| زیادہ سے زیادہ آؤٹ پٹ وولٹیج Uo (بجلی کی فراہمی) | Ui |
| زیادہ سے زیادہ آؤٹ پٹ کرنٹ (بجلی کی فراہمی) | 22 mA (each spur, adjustable via selector switch, -40 ... 85°C) |
| آؤٹ پٹ برائے نام وولٹیج (بجلی کی فراہمی) | ≤ 32 V (each spur) |
| عام موجودہ کھپت (عام) | 6 mA |
| چین RoHS (معیارات اور ضوابط) | Environmentally Friendly Use Period = 50 |
| بڑھتے ہوئے مقام (محیط حالات) | On horizontal DIN rail NS 35 in acc. with EN 60715 |
| زیادہ سے زیادہ آؤٹ پٹ پاور پو (سیریل انٹرفیس) | 1.536 W |
| فیلڈ بس فاؤنڈیشن (محیط حالات) | FF-846 |
| زیادہ سے زیادہ آؤٹ پٹ کرنٹ Io (سیریل انٹرفیس) | 48 mA |
| زیادہ سے زیادہ آؤٹ پٹ وولٹیج Uo (سیریل انٹرفیس) | Ui |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -40 °C ... 85 °C (depending on set rated current) |
| زیادہ سے زیادہ بیرونی صلاحیت Co (سیریل انٹرفیس) | 100 nF |
| قابل اجازت نمی (آپریشن) (جہت) | 10 % ... 95 % (non-condensing) |
| استعمال کی پابندی (اہم تجارتی ڈیٹا) | EMC: class A product, see manufacturer's declaration in the download area |
| کنڈکٹر کراس سیکشن AWG زیادہ سے زیادہ (بجلی کی فراہمی) | 12 |
| کنڈکٹر کراس سیکشن AWG منٹ۔ (بجلی کی فراہمی) | 24 |
| زیادہ سے زیادہ بیرونی انڈکٹیویٹی لو (سیریل انٹرفیس) | 325 µH |
| کنڈکٹر کراس سیکشن ٹھوس زیادہ سے زیادہ (بجلی کی فراہمی) | 2.5 mm² |
| کنڈکٹر کراس سیکشن ٹھوس منٹ۔ (بجلی کی فراہمی) | 0.2 mm² |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -40 °C ... 85 °C |
| کنڈکٹر کراس سیکشن لچکدار زیادہ سے زیادہ (بجلی کی فراہمی) | 2.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار منٹ. (بجلی کی فراہمی) | 0.2 mm² |
پروڈکٹ کی وضاحت
Device coupler for Foundation Fieldbus and PROFIBUS-PA expansions with connections for 2 splice taps with fieldbus devices
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
