FKCN 2,5/ 3-STF-5,08BDGRDL2 SO

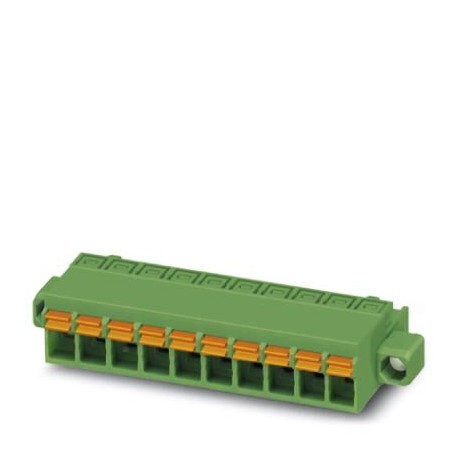

FKCN 2,5/ 3-STF-5,08BDGRDL2 SO 1003853 PHOENIX CONTACT Connector for printed circuit board, number of poles:..
$0.00امریکی ڈالر
4278 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4055626472805
آرڈرکی:1003853
(ڈرائنگز):
پیکنگ یونٹ:1
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4055626472805 |
| آرڈرکی | 1003853 |
| (ڈرائنگز) | |
| پیکنگ یونٹ | 1 |
| پچ (ڈرائنگز) | 5 mm |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| حسب ضرورت ٹیرف نمبر | 85366990 |
| (محیط حالات) | Test passed |
| نتیجہ (پل آؤٹ ٹیسٹ) | Test passed |
| پلگ ان سسٹم (ڈرائنگز) | CLASSIC COMBICON |
| نوٹ (کنکشن کی گنجائش) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| رابطے کی قسم (ڈرائنگ) | Female connector |
| سطحوں کی تعداد (ڈرائنگز) | 1 |
| کنکشن کا طریقہ (ڈرائنگز) | Push-in spring connection |
| نوٹ (پیکجنگ کی معلومات) | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| مضامین کی رینج (ڈرائنگز) | FKCN 2,5/..-STF |
| eCl@ss 4.0 (درجہ بندی) | 27260700 |
| eCl@ss 4.1 (درجہ بندی) | 27260700 |
| eCl@ss 5.0 (درجہ بندی) | 27260700 |
| eCl@ss 5.1 (درجہ بندی) | 27260700 |
| eCl@ss 6.0 (درجہ بندی) | 27260700 |
| eCl@ss 7.0 (درجہ بندی) | 27440309 |
| eCl@ss 8.0 (درجہ بندی) | 27440309 |
| eCl@ss 9.0 (درجہ بندی) | 27440309 |
| سائیکلوں کی تعداد (پل آؤٹ ٹیسٹ) | 25 |
| تفصیلات (پل آؤٹ ٹیسٹ) | IEC 60512-15-1:2008-05 |
| نام وولٹیج (آئٹم کی خصوصیات) | 320 V |
| عہدوں کی تعداد (ڈرائنگز) | 3 |
| امکانات کی تعداد (ڈرائنگز) | 3 |
| شرح شدہ وولٹیج (آئٹم کی خصوصیات) | 320 V |
| جہتی ٹیسٹ (پل آؤٹ ٹیسٹ) | Test passed IEC 60512-1-2:2002-02 |
| رابطوں کی تعداد (ڈرائنگز) | 3 |
| ٹیسٹ کا نتیجہ (محیط حالات) | Test passed |
| برائے نام موجودہ (آئٹم کی خصوصیات) | 12 A |
| پلگ ایبل (برقی پیرامیٹرز) | Yes |
| سرد تناؤ (استقامت ٹیسٹ (B)) | -40 °C/2 h |
| تفصیلات (موسمیاتی ٹیسٹ (D)) | IEC 61984:2008-10 |
| بصری امتحان (پل آؤٹ ٹیسٹ) | Test passed IEC 60512-1-1:2002-02 |
| ٹیسٹ فورس فی پوز۔ (پل آؤٹ ٹیسٹ) | 38 N |
| (ختم کرنے اور کنکشن کا طریقہ) | 2.5 mm² / flexible / > 50 N |
| مختصر مضمون کی تفصیل (ڈرائنگز) | Printed-circuit board connector |
| تفصیلات (پائیداری ٹیسٹ (B)) | ISO 6988:1985-02 |
| تفصیلات (مکینیکل ٹیسٹ (A)) | IEC 60512-9-1:2010-03 |
| مارکنگ کی مزاحمت (پل آؤٹ ٹیسٹ) | Test passed IEC 60068-2-70:1995-12 |
| تھرمل تناؤ (استقامت کے ٹیسٹ (B)) | 100 °C/168 h |
| رابطہ مواد (کنکشن کی صلاحیت) | Cu alloy |
| شرح شدہ وولٹیج (II/2) (آئٹم کی خصوصیات) | 630 V |
| سنکنرن تناؤ (استقامت ٹیسٹ (B)) | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| رہائش کا رنگ (مادی کا ڈیٹا - رابطہ) | green (6021) |
| پولرائزیشن اور کوڈنگ (پل آؤٹ ٹیسٹ) | Test passed IEC 60512-13-5:2006-02 |
| شرح شدہ وولٹیج (III/2) (آئٹم کی خصوصیات) | 320 V |
| اتارنے کی لمبائی (برقی پیرامیٹرز) | 10 mm |
| (ماحولیاتی اور پائیداری کے ٹیسٹ (E)) | No hazardous substances above threshold values |
| کنکشن کا طریقہ (برقی پیرامیٹرز) | Push-in spring connection |
| پچ (مادی ڈیٹا - فعال عنصر) | 5.08 mm |
| تفصیلات (الیکٹریکل ٹیسٹ - فنکشن) | IEC 60999-1:1999-11 |
| رابطہ مزاحمت R1 (مکینیکل ٹیسٹ (A)) | 1.1 mΩ |
| رابطہ مزاحمت R2 (مکینیکل ٹیسٹ (A)) | 1.1 mΩ |
| شرح شدہ سرج وولٹیج (II/2) (آئٹم کی خصوصیات) | 4 kV |
| موصل مواد (مادی ڈیٹا - رابطہ) | PBT |
| موصل مواد (مادی کا ڈیٹا - ہاؤسنگ) | PA |
| شرح شدہ سرج وولٹیج (III/2) (آئٹم کی خصوصیات) | 4 kV |
| شرح شدہ سرج وولٹیج (III/3) (آئٹم کی خصوصیات) | 4 kV |
| سطح کی خصوصیات (کنکشن کی صلاحیت) | hot-dip tin-plated |
| کنڈکٹر کنکشن ٹیسٹ (محیط حالات) | The stripped-off ends of the largest conductor can be completely inserted in the opening of the terminal point without using excessive force. |
| پیکیجنگ کی قسم (مصنوعات کے طول و عرض) | packed in cardboard |
| فی پیکج کے ٹکڑے (مصنوعات کے لیے طول و عرض) | 50 |
| درجہ حرارت کے چکر (الیکٹریکل ٹیسٹ - فنکشن) | 192 |
| طول و عرض a (مادی ڈیٹا - فعال عنصر) | 10.16 mm |
| پل آؤٹ ٹیسٹ (ختم کرنے اور کنکشن کا طریقہ) | IEC 60999-1:1999-11 |
| چوڑائی [ w ] (مادی کا ڈیٹا - فعال عنصر) | 25.24 mm |
| اونچائی [ h ] (مادی کا ڈیٹا - فعال عنصر) | 10.9 mm |
| اندراج/نکالنے کے چکر (مکینیکل ٹیسٹ (A)) | 25 |
| لمبائی [ l ] (مادی ڈیٹا - فعال عنصر) | 27.1 mm |
| فی پوز طاقت واپس لیں۔ تقریبا (پل آؤٹ ٹیسٹ) | 10 N |
| چائنا RoHS (ماحولیاتی اور پائیداری کے ٹیسٹ (E)) | Environmentally friendly use period: unlimited = EFUP-e |
| داخل کرنے کی طاقت فی پوزیشن۔ تقریبا (پل آؤٹ ٹیسٹ) | 11 N |
| موصل مواد گروپ (مادی ڈیٹا - رابطہ) | I |
| IEC 60112 کے مطابق CTI (مادی ڈیٹا - رابطہ) | 600 |
| CTI کے مطابق IEC 60112 (مادی ڈیٹا - ہاؤسنگ) | 600 |
| کنڈکٹر کراس سیکشن ٹھوس (الیکٹریکل پیرامیٹرز) | 0.2 mm² ... 1.5 mm² |
| رابطہ مزاحمت R22 ویں سطح (مکینیکل ٹیسٹ (A)) | 1.5 mΩ |
| تفصیلات (ایئر کلیئرنس اور کری پیج فاصلے) | IEC 60999-1:1999-11 |
| تفصیلات (معیار کے مطابق مکینیکل ٹیسٹ) | IEC 60664-1:2007-04 |
| مالیت کی پیکنگ یونٹس (مصنوعات کے لیے ابعاد) | Pcs. |
| فی پوز طاقت واپس لیں۔ تقریبا (درجہ حرارت کے چکر) | 10 N |
| کنڈکٹر کراس سیکشن لچکدار (برقی پیرامیٹرز) | 0.2 mm² ... 2.5 mm² |
| داخل کرنے کی طاقت فی پوزیشن۔ تقریبا (درجہ حرارت کے چکر) | 11 N |
| پاور فریکوئنسی وولٹیج کو برداشت کرتی ہے (استقامت کے ٹیسٹ (B)) | 2.21 kV |
| پاور فریکوئنسی وولٹیج کو برداشت کرتی ہے (مکینیکل ٹیسٹ (A)) | 2.21 kV |
| بیلناکار گیج axb / قطر (برقی پیرامیٹرز) | 2.4 mm x 1.5 mm / 1.6 mm |
| نتیجہ، تحفظ کی ڈگری، آئی پی کوڈ (موسمیاتی ٹیسٹ (D)) | Finger safety with IP20 test finger |
| کنڈکٹر کراس سیکشن AWG / kcmil (الیکٹریکل پیرامیٹرز) | 24 ... 16 |
| محیطی درجہ حرارت (اسمبلی) (عام مصنوعات کی معلومات) | -5 °C ... 100 °C |
| دھاتی سطح کے رابطے کا علاقہ (اوپر کی پرت) (کنکشن کی گنجائش) | Tin (4 - 8 µm Sn) |
| محیطی درجہ حرارت (آپریشن) (عام مصنوعات کی معلومات) | -40 °C ... 100 °C (dependent on the derating curve) |
| تسلسل سمندر کی سطح پر وولٹیج کا مقابلہ کرتا ہے (استقامت کے ٹیسٹ (B)) | 4.8 kV |
| تسلسل سمندر کی سطح پر وولٹیج کا مقابلہ کرتا ہے (مکینیکل ٹیسٹ (A)) | 4.8 kV |
| کنڈکٹر کو پہنچنے والے نقصان اور سست روی کے لیے ٹیسٹ (ماحولی حالات) | IEC 60999-1:1999-11 |
| ٹیسٹ - بار بار کنکشن اور رہائی (محیط حالات) | IEC 60999-1:1999-11 |
| دھاتی سطح کا ٹرمینل پوائنٹ (اوپر کی پرت) (کنکشن کی گنجائش) | Tin (4 - 8 µm Sn) |
| خاکہ کی قسم: FKCN 2,5/...-STF کے ساتھ MDSTBV 2,5/...-GF (ڈرائنگز) | |
| داخل کرنے کی ضروریات میں ہولڈر سے رابطہ کریں > 20 N (درجہ حرارت کے چکر) | Test passed |
| UL 94 کے مطابق آتش گیر درجہ بندی (مادی ڈیٹا - رابطہ) | V0 |
| UL 94 کے مطابق آتش گیر درجہ بندی (مادی ڈیٹا - ہاؤسنگ) | V0 |
| اونچائی (بغیر سولڈر پن کے) (مادی ڈیٹا - فعال عنصر) | 10.9 mm |
| پولرائزیشن جب داخل کی ضرورت ہو> 20 N (درجہ حرارت کے چکر) | Test passed |
| موصلیت مزاحمت، پڑوسی پوزیشن (مکینیکل ٹیسٹ (A)) | |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (عام مصنوعات کی معلومات) | -40 °C ... 70 °C |
| خاکہ کی قسم: FKCN 2,5/...-ST کے ساتھ CCDN 2,5/...-G1F P26 THR (ڈرائنگز) | |
| کلیئرنس اور کری پیج فاصلہ (معیاری کے مطابق مکینیکل ٹیسٹ) | IEC 60664-1:2007-04 |
| کم از کم کری پیج فاصلے کی قدر (II/2) (معیار کے مطابق مکینیکل ٹیسٹ) | 3.2 mm |
| کم از کم کری پیج فاصلے کی قدر (III/2) (معیار کے مطابق مکینیکل ٹیسٹ) | 1.6 mm |
| کم از کم کری پیج فاصلے کی قدر (III/3) (معیار کے مطابق مکینیکل ٹیسٹ) | 4 mm |
| کم از کم کلیئرنس - غیر ہم آہنگ فیلڈ (II/2) (معیار کے مطابق مکینیکل ٹیسٹ) | 3 mm |
| کم از کم کلیئرنس - غیر ہم جنس فیلڈ (III/2) (معیار کے مطابق مکینیکل ٹیسٹ) | 3 mm |
| کم از کم کلیئرنس - غیر ہم آہنگ فیلڈ (III/3) (معیار کے مطابق مکینیکل ٹیسٹ) | 3 mm |
| کنڈکٹر کراس سیکشن / کنڈکٹر کی قسم / ٹینسائل فورس (ختم کرنے اور کنکشن کا طریقہ) | 0.2 mm² / solid / > 10 N |
| کنڈکٹر کراس سیکشن، لچکدار، فیرول کے ساتھ، پلاسٹک کی آستین کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.25 mm² ... 1.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار، بغیر پلاسٹک کی آستین کے فیرول کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.25 mm² ... 1.5 mm² |
پروڈکٹ کی وضاحت
Connector for printed circuit board, nominal section: 2.5 mm², color: green, nominal current: 12 A, nominal voltage (III/2): 320 V, contact surface: Tin, contact type: Female, number of potentials: 3,
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
تکنیکی تفصیلات
DiagramType: FKCN 2,5/...-ST with CCDN 2,5/...-G1F P26 THR
