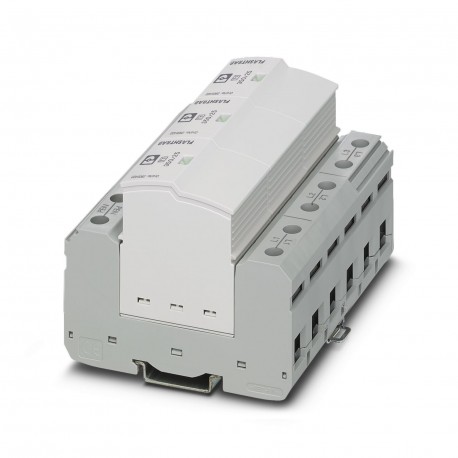

FLT-SEC-P-T1-3C-350/25-FM
FLT-SEC-P-T1-3C-350/25-FM 2905419 FLT‐CP‐PLUS‐3C‐350 2882653 PHOENIX CONTACT Combination type 1/2 protective..
$0.00امریکی ڈالر
4775 اسٹاک میں
اہم وضاحتیں
:SPD according to AS/NZS 1768 Cat. C3
نوٹ:Max. single impulse: 100 kA (8/20 µs)
قسم:DIN rail module, two-section, divisible
گہرائی:74.5 mm (incl. DIN rail 7.5 mm)
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| SPD according to AS/NZS 1768 Cat. C3 | |
| نوٹ | Max. single impulse: 100 kA (8/20 µs) |
| قسم | DIN rail module, two-section, divisible |
| گہرائی | 74.5 mm (incl. DIN rail 7.5 mm) |
| چوڑائی | 106.8 mm |
| اونچائی | ≤ 2000 m (amsl) |
| EN قسم | T1 / T2 |
| ایس پی ڈی کی قسم | 2CA |
| مصنوعات کی قسم | Combination type |
| سکرو دھاگہ | M5 |
| چڑھنے کی قسم | DIN rail: 35 mm |
| مادی گروپ | I |
| پروڈکٹ فیملی | SEC Family |
| کنکشن کا نام | Remote fault indicator contact |
| برائے نام وولٹیج | 240 V AC |
| سائیڈ پینل کھولیں۔ | No |
| آرٹیکل پر نظر ثانی | 12 |
| افقی پچ | 6 Div. |
| ہاؤسنگ میٹریل | PA 6.6-FR 20 % GF |
| آلودگی کی ڈگری | 2 |
| رسپانس ٹائم ٹی اے | ≤ 100 ns |
| اتارنے کی لمبائی | 18 mm |
| کنکشن کا طریقہ | Screw connection |
| برائے نام تعدد | 50/60 Hz |
| آپریٹنگ کرنٹ | 10 mA AC ... 1 A AC |
| آپریٹنگ وولٹیج | 12 V AC ... 250 V AC |
| جھٹکا (آپریشن) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| ٹارک کو سخت کرنا | 4.5 Nm |
| تحفظ کا طریقہ | L-PEN |
| برائے نام وولٹیج اقوام متحدہ | 240/415 V AC (TN-C) |
| سوئچنگ فنکشن | Changeover contact |
| UT میں TOV سلوک | 415 V AC (5 s / withstand mode) |
| جہتی ڈرائنگ | |
| عمل کی سمت | 3L-PEN |
| موصلیت کا مواد | PA6.6-FR 20% GF |
| عہدوں کی تعداد | 3 |
| AC آپریٹنگ کرنٹ | 1 A AC |
| رنگ (بنیادی عنصر) | gray (RAL 7042) |
| تحفظ کی ڈگری | IP20 (only when all terminal points are used) |
| برائے نام تعدد fN | 50 Hz (60 Hz) |
| اوور وولٹیج کیٹیگری | III |
| مواد کی CTI قدر | 600 |
| شرح شدہ لوڈ موجودہ IL | 125 A (< 55 °C) |
| بقایا وولٹیج Ures | ≤ 1.5 kV (at In) |
| کمپن (آپریشن) | 5g (5 - 500 Hz/2.5 h/X, Y, Z) |
| رنگ (مرد کنیکٹر) | light gray (RAL 7035) |
| IEC پاور سپلائی سسٹم | TN-C |
| IEC ٹیسٹ کی درجہ بندی | I / II |
| معیارات / وضاحتیں | IEC 61643-11 |
| بجلی کی تقسیم کا نظام | Delta |
| کنڈکٹر کراس سیکشن AWG | 13 ... 2 |
| وولٹیج پروٹیکشن لیول اوپر | ≤ 1.5 kV |
| برائے نام خارج ہونے والا کرنٹ In | 20 kA |
| کنڈکٹر کراس سیکشن سخت | 2.5 mm² ... 35 mm² |
| زیادہ سے زیادہ مسلسل وولٹیج UC | 350 V AC |
| سرج پروٹیکشن فالٹ پیغام | Optical, remote indicator contact |
| محیطی درجہ حرارت (آپریشن) | -40 °C ... 80 °C |
| کنڈکٹر کراس سیکشن لچکدار | 2.5 mm² ... 35 mm² |
| قابل اجازت نمی (آپریشن) | 5 % ... 95 % |
| شارٹ سرکٹ موجودہ درجہ بندی ISCCR | 50 kA |
| موجودہ مداخلت کی درجہ بندی Ifi پر عمل کریں۔ | 50 kA |
| زیادہ سے زیادہ برانچ وائرنگ کے ساتھ بیک اپ فیوز | 315 A (gG) |
| شارٹ سرکٹ کرنٹ ریٹنگ (SCCR) | 50 kA |
| وولٹیج تحفظ کی درجہ بندی VPR (LG) | 1500 V |
| وولٹیج تحفظ کی درجہ بندی VPR (LL) | 2000 V |
| UL 94 کے مطابق آتش گیر درجہ بندی | V-0 |
| برائے نام خارج ہونے والا کرنٹ In(8/20) µs | 25 kA |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -40 °C ... 80 °C |
| زیادہ سے زیادہ خارج ہونے والا موجودہ Imax(8/20) µs | 50 kA |
| زیادہ سے زیادہ وائرنگ کے ذریعے وی قسم کے ساتھ بیک اپ فیوز | 125 A (gG) |
| کل ڈسچارج موجودہ Itotal(10/350) µs | 75 kA |
| امپلس ڈسچارج کرنٹ (10/350) µs، چارج | 12.5 As |
| زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج MCOV (LG) | 350 V AC |
| زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج MCOV (LL) | 700 V AC |
| 6 kV (1.2/50) µs پر لہر اسپارک اوور وولٹیج کا سامنے | ≤ 1.5 kV |
| امپلس ڈسچارج کرنٹ (10/350) µs، چوٹی کی قدر لنگڑا | 25 kA |
| امپلس ڈسچارج کرنٹ (10/350) µs، مخصوص توانائی | 160 kJ/Ω |
پروڈکٹ کی وضاحت
Plug-in lightning current arrester, according to type 1/class I, for three-phase power grids with combined PE and N routing in one conductor (L1, L2, L3, PEN).
