FP 1,27/ 26-FV 9,05

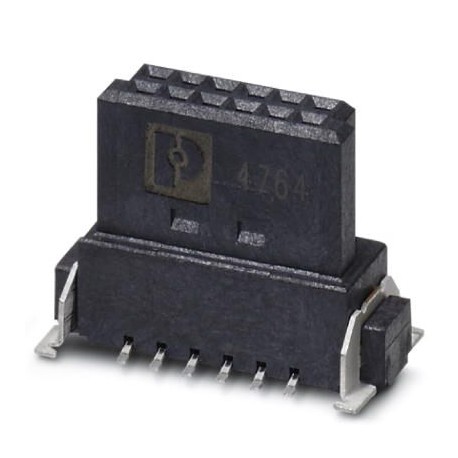

FP 1,27/ 26-FV 9,05 1714882 PHOENIX CONTACT SMD female connector, Nominal current at 20 °C: 1.4 A, Test volt..
$0.00امریکی ڈالر
4064 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4055626400457
آرڈرکی:1714882
(ڈرائنگز):
پیکنگ یونٹ:1 pc
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4055626400457 |
| آرڈرکی | 1714882 |
| (ڈرائنگز) | |
| پیکنگ یونٹ | 1 pc |
| (خدمت کی زندگی) | No hazardous substances above threshold values |
| پچ (ڈرائنگز) | 1.27 mm |
| اصل ملک | CN (China) |
| ETIM 5.0 (eCl@ss) | EC002637 |
| ETIM 6.0 (eCl@ss) | EC002637 |
| ETIM 7.0 (eCl@ss) | EC002637 |
| حسب ضرورت ٹیرف نمبر | 85366930 |
| پن لے آؤٹ (ڈرائنگز) | Linear pad geometry |
| کم از کم آرڈر کی مقدار | 280 pc |
| نوٹ (الیکٹریکل ڈیٹا) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| چڑھنے کی قسم (ڈرائنگز) | SMD soldering |
| چین RoHS (سروس لائف) | Environmentally friendly use period: unlimited = EFUP-e |
| پلگ ان سسٹم (ڈرائنگز) | FINEPITCH 1,27 mm |
| رابطے کی قسم (ڈرائنگ) | Female connector |
| سطحوں کی تعداد (ڈرائنگز) | 2 |
| (پی سی بی ڈیزائن کے لیے طول و عرض) | 12.3 mm Tolerance: +1,5 mm (in combination with Range of articles:FP 1,27/...-MV 3,25) |
| مضامین کی رینج (ڈرائنگز) | FP 1,27/...-FV 9,05 |
| eCl@ss 4.0 (درجہ بندی) | 27260700 |
| eCl@ss 4.1 (درجہ بندی) | 27260700 |
| eCl@ss 5.0 (درجہ بندی) | 27260700 |
| eCl@ss 5.1 (درجہ بندی) | 27260700 |
| eCl@ss 6.0 (درجہ بندی) | 27260700 |
| eCl@ss 7.0 (درجہ بندی) | 27440402 |
| eCl@ss 8.0 (درجہ بندی) | 27440402 |
| eCl@ss 9.0 (درجہ بندی) | 27440402 |
| عہدوں کی تعداد (ڈرائنگز) | 26 |
| ٹیسٹ وولٹیج (آئٹم کی خصوصیات) | 500 V AC |
| امکانات کی تعداد (ڈرائنگز) | 26 |
| پچ (مادی ڈیٹا - ہاؤسنگ) | 1.27 mm |
| عمل (پیکیجنگ کی معلومات) | Reflow soldering |
| رابطہ مواد (برقی ڈیٹا) | Cu alloy |
| مختصر مضمون کی تفصیل (ڈرائنگز) | SMD female connectors |
| رابطہ مزاحمت (آئٹم کی خصوصیات) | ≤25 mΩ, (IEC 60512-2-1:2002-02) |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 2.780 g |
| Coplanarity (مادی ڈیٹا - ہاؤسنگ) | ≤ 0.1 mm |
| طول و عرض a (مادی ڈیٹا - ہاؤسنگ) | 15.24 mm |
| پن کی جگہ (مادی ڈیٹا - ہاؤسنگ) | 1.27 mm |
| تفصیلات (پیکیجنگ کی معلومات) | Following IPC/JEDEC J-STD-020E:2014-12 |
| چوڑائی [ w ] (مادی ڈیٹا - ہاؤسنگ) | 21.6 mm |
| اونچائی [ h ] (مادی ڈیٹا - ہاؤسنگ) | 9.75 mm |
| لمبائی [ l ] (مادی ڈیٹا - ہاؤسنگ) | 7.2 mm |
| موصلیت مزاحمت (آئٹم کی خصوصیات) | ≥ 10 GΩ, (IEC 60512-3-1:2002-02) |
| پن کی جگہ (پروڈکٹ کے لیے طول و عرض) | 1.27 mm |
| اسٹیک اونچائی (پی سی بی ڈیزائن کے لیے طول و عرض) | 10.8 mm Tolerance: +1,5 mm (in combination with Range of articles:FP 1,27/...-MV 1,75) |
| رابطہ کور (پی سی بی ڈیزائن کے لیے طول و عرض) | 0.9 mm |
| میڈیم آفسیٹ (پی سی بی ڈیزائن کے لیے طول و عرض) | ± 0.7 mm in longitudinal and transverse direction |
| سطح کی خصوصیات (الیکٹریکل ڈیٹا) | Selective coating |
| اوورلیپ کی لمبائی (پی سی بی ڈیزائن کے لیے طول و عرض) | 1.5 mm |
| برائے نام کرنٹ 20 °C پر (آئٹم کی خصوصیات) | 1.4 A (50-pos.) |
| کونیی رواداری (پی سی بی ڈیزائن کے لیے طول و عرض) | ± 4 ° in longitudinal direction |
| موصل مواد (مادی ڈیٹا - رابطہ) | LCP |
| [W] ٹیپ کی چوڑائی (درخواست کے لیے طول و عرض) | 44 mm |
| نمی کی حساس سطح (پیکیجنگ کی معلومات) | MSL 1 |
| محیطی درجہ حرارت (اسمبلی) (پروسیسنگ نوٹس) | -5 °C ... 100 °C |
| محیطی درجہ حرارت (آپریشن) (پروسیسنگ نوٹس) | -55 °C ... 125 °C |
| پیکیجنگ کی قسم (درخواست کے لیے طول و عرض) | 44 mm wide tape |
| [A] کنڈلی قطر (درخواست کے لیے طول و عرض) | 330 mm |
| موصل مواد گروپ (مادی ڈیٹا - رابطہ) | IIIa |
| فی پیکج کے ٹکڑے (درخواست کے لیے طول و عرض) | 280 |
| IEC 60112 کے مطابق CTI (مادی ڈیٹا - رابطہ) | 175 |
| جہتی ڈرائنگ (درخواست کے لیے ابعاد) | |
| سروس لائف (ایئر کلیئرنس اور کریپج فاصلے) | 500 Insertion/withdrawal cycles, Performance level 1 |
| درجہ بندی درجہ حرارت Tc (پیکیجنگ کی معلومات) | 260 °C |
| اونچائی (بغیر سولڈر پن کے) (مٹیریل ڈیٹا - ہاؤسنگ) | 9.05 mm |
| بیرونی پیکیجنگ کی قسم (درخواست کے لیے طول و عرض) | Transparent-Bag |
| ایئر کلیئرنس اور کری پیج فاصلے (مکینیکل ٹیسٹ) | min. 0.4 mm |
| دھاتی سطح کے رابطے کا علاقہ (اوپر کی پرت) (برقی ڈیٹا) | Gold (Au) |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (پروسیسنگ نوٹس) | -40 °C ... 70 °C |
| مالیت کی پیکنگ یونٹس (درخواست کے لیے ابعاد) | Pcs. |
| دھاتی سطح کے رابطے کا علاقہ (درمیانی پرت) (برقی ڈیٹا) | Nickel (Ni), Palladium nickel (PdNi) |
| [W2] کوائل مجموعی طول و عرض (درخواست کے لیے طول و عرض) | 50.4 mm |
| اندراج اور واپسی کی قوت فی رابطہ (محیط حالات) | approx. 0.5 N |
| UL 94 کے مطابق آتش گیر درجہ بندی (مادی ڈیٹا - رابطہ) | V0 |
| خاکہ کی قسم: FP 1,27/...-FV 9,05 کے ساتھ FP 1,27/...-MV 1,75 (ڈرائنگز) |
پروڈکٹ کی وضاحت
SMD plug pin, rated current: 1.4 A, Test voltage: 500 V AC, number of poles: 26, pitch: 1.27 mm, color: black, contact surface: Gold, contact type: Female connection, mounting: SMD welding
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
تکنیکی تفصیلات
DiagramType: FP 1,27/...-FV 9,05 with FP 1,27/...-MV 1,75
