FRONT 2,5-V/SA10/16 BK

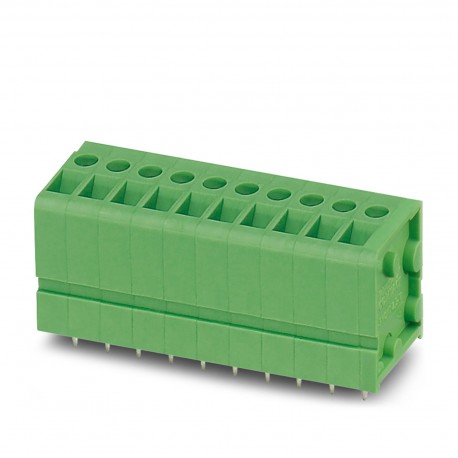

FRONT 2,5-V/SA10/16 BK 1810599 PHOENIX CONTACT PCB terminal block, nominal current: 24 A, nom. voltage: 400 ..
$0.00امریکی ڈالر
4536 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356727204
آرڈرکی:1810599
پیکنگ یونٹ:1
UNSPSC 11 (ETIM):39121432
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356727204 |
| آرڈرکی | 1810599 |
| پیکنگ یونٹ | 1 |
| UNSPSC 11 (ETIM) | 39121432 |
| ETIM 3.0 (eCl@ss) | EC001121 |
| ETIM 4.0 (eCl@ss) | EC002643 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| UNSPSC 13.2 (ETIM) | 39121432 |
| UNSPSC 6.01 (ETIM) | 30211801 |
| UNSPSC 12.01 (ETIM) | 39121432 |
| حسب ضرورت ٹیرف نمبر | 85369010 |
| UNSPSC 7.0901 (ETIM) | 39121432 |
| (محیط حالات) | Test passed |
| نوٹ (کنکشن کی گنجائش) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| پچ (کلیدی تجارتی ڈیٹا) | 5 mm |
| (معیارات اور ضوابط) | No hazardous substances above threshold values |
| eCl@ss 4.0 (درجہ بندی) | 27141109 |
| eCl@ss 4.1 (درجہ بندی) | 27141109 |
| eCl@ss 5.0 (درجہ بندی) | 27141190 |
| eCl@ss 5.1 (درجہ بندی) | 27261100 |
| eCl@ss 6.0 (درجہ بندی) | 27261100 |
| eCl@ss 7.0 (درجہ بندی) | 27440401 |
| eCl@ss 8.0 (درجہ بندی) | 27440401 |
| eCl@ss 9.0 (درجہ بندی) | 27440401 |
| ریٹیڈ کرنٹ (پل آؤٹ ٹیسٹ) | 24 A |
| ٹارک (برقی پیرامیٹرز) | 0.4 Nm ... 0.5 Nm |
| پچ (مادی ڈیٹا - ہاؤسنگ) | 5 mm |
| شرح شدہ موجودہ (آئٹم کی خصوصیات) | 24 A |
| پن لے آؤٹ (کلیدی تجارتی ڈیٹا) | Linear double pinning |
| سکرو تھریڈ (کلیدی تجارتی ڈیٹا) | M2,5 |
| بڑھتے ہوئے قسم (کلیدی تجارتی ڈیٹا) | Wave soldering |
| (ختم کرنے اور کنکشن کا طریقہ) | 2.5 mm² / solid / > 50 N |
| طول و عرض a (مادی ڈیٹا - ہاؤسنگ) | 75 mm |
| پن کی جگہ (مادی ڈیٹا - ہاؤسنگ) | 10 mm |
| چین RoHS (معیارات اور ضوابط) | Environmentally friendly use period: unlimited = EFUP-e |
| رابطہ مواد (کنکشن کی صلاحیت) | Cu alloy |
| اونچائی [ h ] (مادی ڈیٹا - ہاؤسنگ) | 31 mm |
| لمبائی [ l ] (مادی ڈیٹا - ہاؤسنگ) | 18.5 mm |
| سطحوں کی تعداد (کلیدی تجارتی ڈیٹا) | 1 |
| کنکشن کا طریقہ (اہم تجارتی ڈیٹا) | Front screw connection |
| مضامین کی رینج (اہم تجارتی ڈیٹا) | FRONT 2,5-V/SA10 |
| (ایئر کلیئرنس اور کریپج فاصلے) | CSA |
| پن کے طول و عرض (مادی ڈیٹا - ہاؤسنگ) | 0.8 x 0.8 mm |
| پن کی جگہ (پروڈکٹ کے لیے طول و عرض) | 10 mm |
| سولڈر پن [P] (مٹیریل ڈیٹا - ہاؤسنگ) | 3.5 mm |
| اتارنے کی لمبائی (برقی پیرامیٹرز) | 9 mm |
| عہدوں کی تعداد (اہم تجارتی ڈیٹا) | 16 |
| سوراخ کا قطر (مصنوعات کے طول و عرض) | 1.2 mm |
| امکانات کی تعداد (اہم تجارتی ڈیٹا) | 16 |
| کنکشن کی تعداد (کلیدی تجارتی ڈیٹا) | 16 |
| شرح شدہ سرج وولٹیج (III/2) (پل آؤٹ ٹیسٹ) | 4 kV |
| موصل مواد گروپ (برقی ٹیسٹ) | I |
| جہتی ڈرائنگ (مادی ڈیٹا - ہاؤسنگ) | |
| موصل مواد (مادی ڈیٹا - رابطہ) | PA |
| شرح شدہ سرج وولٹیج (II/2) (الیکٹریکل ٹیسٹ) | 4 kV |
| شرح شدہ سرج وولٹیج (III/2) (آئٹم کی خصوصیات) | 4 kV |
| سطح کی خصوصیات (کنکشن کی صلاحیت) | hot-dip tin-plated |
| پیکیجنگ کی قسم (پی سی بی ڈیزائن کے لیے طول و عرض) | packed in cardboard |
| ٹکڑے فی پیکج (پی سی بی ڈیزائن کے لیے طول و عرض) | 10 |
| شرح شدہ سرج وولٹیج (III/2) (الیکٹریکل ٹیسٹ) | 4 kV |
| شرح شدہ سرج وولٹیج (III/3) (الیکٹریکل ٹیسٹ) | 4 kV |
| مختصر مضمون کی تفصیل (اہم تجارتی ڈیٹا) | PCB terminal block |
| شرح شدہ موصلیت وولٹیج (III/2) (پل آؤٹ ٹیسٹ) | 400 V |
| پل آؤٹ ٹیسٹ (ختم کرنے اور کنکشن کا طریقہ) | IEC 60999-1:1999-11 |
| شرح شدہ موصلیت وولٹیج (II/2) (الیکٹریکل ٹیسٹ) | 630 V |
| شرح شدہ موصلیت وولٹیج (III/2) (آئٹم کی خصوصیات) | 400 V |
| موصل مواد گروپ (مادی ڈیٹا - رابطہ) | I |
| شرح شدہ موصلیت وولٹیج (III/2) (الیکٹریکل ٹیسٹ) | 400 V |
| شرح شدہ موصلیت وولٹیج (III/3) (الیکٹریکل ٹیسٹ) | 250 V |
| IEC 60112 کے مطابق CTI (مادی ڈیٹا - رابطہ) | 600 |
| کنڈکٹر کراس سیکشن ٹھوس (الیکٹریکل پیرامیٹرز) | 0.2 mm² ... 2.5 mm² |
| اونچائی (بغیر سولڈر پن کے) (مٹیریل ڈیٹا - ہاؤسنگ) | 20 mm |
| محیطی درجہ حرارت (اسمبلی) (پیکجنگ کی معلومات) | -5 °C ... 100 °C |
| مالیت کی پیکنگ یونٹس (پی سی بی ڈیزائن کے لیے ابعاد) | Pcs. |
| محیطی درجہ حرارت (آپریشن) (پیکیجنگ کی معلومات) | -40 °C (Depending on the current carrying capacity/derating curve) |
| کنڈکٹر کراس سیکشن لچکدار (برقی پیرامیٹرز) | 0.2 mm² ... 2.5 mm² |
| کنڈکٹر کراس سیکشن AWG / kcmil (الیکٹریکل پیرامیٹرز) | 24 ... 14 |
| کنڈکٹر کو پہنچنے والے نقصان اور سست روی کے لیے ٹیسٹ (ماحولی حالات) | IEC 60999-1:1999-11 |
| دھات کی سطح سولڈرنگ ایریا (اوپر کی پرت) (کنکشن کی گنجائش) | Tin (4 - 8 µm Sn) |
| دھاتی سطح کا ٹرمینل پوائنٹ (اوپر کی پرت) (کنکشن کی گنجائش) | Tin (4 - 8 µm Sn) |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (پیکیجنگ کی معلومات) | -40 °C ... 70 °C |
| UL 94 کے مطابق آتش گیر درجہ بندی (مادی ڈیٹا - رابطہ) | V0 |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، ٹھوس (الیکٹریکل پیرامیٹرز) | 0.2 mm² ... 0.75 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، لچکدار (برقی پیرامیٹرز) | 0.2 mm² ... 0.75 mm² |
| اے سی سی میں کنکشن معیاری (ایئر کلیئرنس اور کری پیج فاصلے) کے ساتھ | EN-VDE |
| EN 60695-2-12 کے مطابق گلو وائر فلیمیبلٹی انڈیکس GWFI (مٹیریل ڈیٹا - رابطہ) | 850 |
| EN 60695-2-13 کے مطابق گلو وائر اگنیشن درجہ حرارت GWIT (مٹیریل ڈیٹا - رابطہ) | 775 |
| بال پریشر ٹیسٹ کے لیے درجہ حرارت EN 60695-10-2 کے مطابق (مٹیریل ڈیٹا - رابطہ) | 125 °C |
| کنڈکٹر کراس سیکشن / کنڈکٹر کی قسم / ٹینسائل فورس (ختم کرنے اور کنکشن کا طریقہ) | 0.2 mm² / solid / > 10 N |
| کنڈکٹر کراس سیکشن، لچکدار، فیرول کے ساتھ، پلاسٹک کی آستین کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.25 mm² ... 1.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار، بغیر پلاسٹک کی آستین کے فیرول کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.25 mm² ... 1.5 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، پھنسے ہوئے، پلاسٹک کی آستین کے بغیر فیرولز (الیکٹریکل پیرامیٹرز) | 0.25 mm² ... 0.34 mm² |
پروڈکٹ کی وضاحت
Terminal block for printed circuit board, nominal current: 24 A, nominal voltage (III/2): 400 V, nominal cross-section: 2.5 mm², number of potentials: 16, number of rows: 1, number of poles per row: 1
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
تکنیکی تفصیلات
PCB terminal block, nominal current: 24 A, nom. voltage: 400 V, pitch: 5 mm, number of positions: 16, connection method: Front screw connection, mounting: Wave soldering, conductor/PCB connection direction: 90 °, color: black
