FRONT-MC 1,5/18-ST-3,81CRWHLP

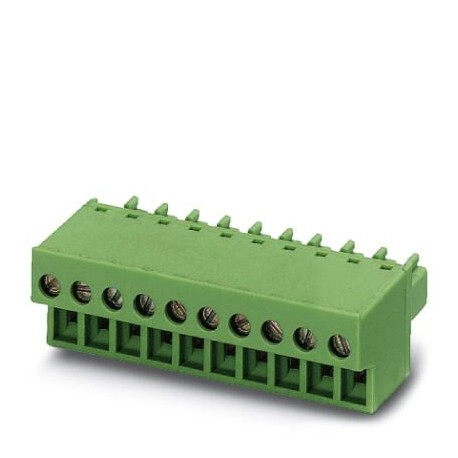

FRONT-MC 1,5/18-ST-3,81CRWHLP 1828293 PHOENIX CONTACT PCB connector, nominal current: 8 A, rated voltage (II..
$0.00امریکی ڈالر
4264 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356867948
آرڈرکی:1828293
(ڈرائنگز):
پیکنگ یونٹ:1
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356867948 |
| آرڈرکی | 1828293 |
| (ڈرائنگز) | |
| پیکنگ یونٹ | 1 |
| پچ (ڈرائنگز) | 3.81 mm |
| UNSPSC 11 (ETIM) | 39121432 |
| ETIM 4.0 (eCl@ss) | EC002643 |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| تالا لگانا (ڈرائنگز) | without |
| UNSPSC 13.2 (ETIM) | 39121409 |
| UNSPSC 18.0 (ETIM) | 39121409 |
| UNSPSC 19.0 (ETIM) | 39121409 |
| UNSPSC 20.0 (ETIM) | 39121409 |
| UNSPSC 21.0 (ETIM) | 39121409 |
| UNSPSC 6.01 (ETIM) | 30211801 |
| UNSPSC 12.01 (ETIM) | 39121432 |
| حسب ضرورت ٹیرف نمبر | 85366990 |
| UNSPSC 7.0901 (ETIM) | 39121432 |
| (محیط حالات) | Test passed |
| (کنکشن کی گنجائش) | Cross section: 0.5 mm²; Length: 8 mm ... 9 mm |
| نتیجہ (پل آؤٹ ٹیسٹ) | Test passed |
| پلگ ان سسٹم (ڈرائنگز) | MINI COMBICON |
| رابطے کی قسم (ڈرائنگ) | Female connector |
| سطحوں کی تعداد (ڈرائنگز) | 1 |
| کنکشن کا طریقہ (ڈرائنگز) | Front screw connection |
| مضامین کی رینج (ڈرائنگز) | FRONT-MC 1,5/..-ST |
| eCl@ss 4.0 (درجہ بندی) | 27260700 |
| eCl@ss 4.1 (درجہ بندی) | 27260700 |
| eCl@ss 5.0 (درجہ بندی) | 27260700 |
| eCl@ss 5.1 (درجہ بندی) | 27260700 |
| eCl@ss 6.0 (درجہ بندی) | 27260700 |
| eCl@ss 7.0 (درجہ بندی) | 27440309 |
| eCl@ss 8.0 (درجہ بندی) | 27440309 |
| eCl@ss 9.0 (درجہ بندی) | 27440309 |
| سائیکلوں کی تعداد (پل آؤٹ ٹیسٹ) | 25 |
| تفصیلات (پل آؤٹ ٹیسٹ) | IEC 60512-15-1:2008-05 |
| نام وولٹیج (آئٹم کی خصوصیات) | 160 V |
| عہدوں کی تعداد (ڈرائنگز) | 18 |
| ٹارک (برقی پیرامیٹرز) | 0.22 Nm ... 0.25 Nm |
| امکانات کی تعداد (ڈرائنگز) | 18 |
| پچ (مادی ڈیٹا - ہاؤسنگ) | 3.81 mm |
| شرح شدہ وولٹیج (آئٹم کی خصوصیات) | 160 V |
| جہتی ٹیسٹ (پل آؤٹ ٹیسٹ) | Test passed IEC 60512-1-2:2002-02 |
| رابطوں کی تعداد (ڈرائنگز) | 18 |
| برائے نام موجودہ (آئٹم کی خصوصیات) | 8 A |
| پلگ ایبل (برقی پیرامیٹرز) | Yes |
| سرد تناؤ (استقامت ٹیسٹ (B)) | -40 °C/2 h |
| نوٹ (فیرولز کے لیے تصریحات) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| تفصیلات (موسمیاتی ٹیسٹ (D)) | IEC 61984:2008-10 |
| بصری امتحان (پل آؤٹ ٹیسٹ) | Test passed IEC 60512-1-1:2002-02 |
| ٹیسٹ فورس فی پوز۔ (پل آؤٹ ٹیسٹ) | 24 N |
| (ختم کرنے اور کنکشن کا طریقہ) | 1.5 mm² / flexible / > 40 N |
| مختصر مضمون کی تفصیل (ڈرائنگز) | Printed-circuit board connector |
| تفصیلات (پائیداری ٹیسٹ (B)) | ISO 6988:1985-02 |
| تفصیلات (مکینیکل ٹیسٹ (A)) | IEC 60512-9-1:2010-03 |
| طول و عرض a (مادی ڈیٹا - ہاؤسنگ) | 64.77 mm |
| مارکنگ کی مزاحمت (پل آؤٹ ٹیسٹ) | Test passed IEC 60068-2-70:1995-12 |
| تھرمل تناؤ (استقامت کے ٹیسٹ (B)) | 100 °C/168 h |
| چوڑائی [ w ] (مادی ڈیٹا - ہاؤسنگ) | 69.37 mm |
| اونچائی [ h ] (مادی ڈیٹا - ہاؤسنگ) | 12.3 mm |
| لمبائی [ l ] (مادی ڈیٹا - ہاؤسنگ) | 21.7 mm |
| شرح شدہ وولٹیج (II/2) (آئٹم کی خصوصیات) | 320 V |
| سنکنرن تناؤ (استقامت ٹیسٹ (B)) | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| رہائش کا رنگ (مادی کا ڈیٹا - رابطہ) | cream (9001) |
| پولرائزیشن اور کوڈنگ (پل آؤٹ ٹیسٹ) | Test passed IEC 60512-13-5:2006-02 |
| شرح شدہ وولٹیج (III/2) (آئٹم کی خصوصیات) | 160 V |
| اتارنے کی لمبائی (برقی پیرامیٹرز) | 9 mm |
| (ماحولیاتی اور پائیداری کے ٹیسٹ (E)) | No hazardous substances above threshold values |
| کنکشن کا طریقہ (برقی پیرامیٹرز) | Front screw connection |
| رابطہ مزاحمت R1 (مکینیکل ٹیسٹ (A)) | 1.6 mΩ |
| رابطہ مزاحمت R2 (مکینیکل ٹیسٹ (A)) | 1.7 mΩ |
| شرح شدہ سرج وولٹیج (II/2) (آئٹم کی خصوصیات) | 2.5 kV |
| جہتی ڈرائنگ (مادی ڈیٹا - ہاؤسنگ) | |
| موصل مواد (مادی ڈیٹا - رابطہ) | PA |
| شرح شدہ سرج وولٹیج (III/2) (آئٹم کی خصوصیات) | 2.5 kV |
| شرح شدہ سرج وولٹیج (III/3) (آئٹم کی خصوصیات) | 2.5 kV |
| رابطہ مواد (فیرولز کے لیے تصریحات) | Cu alloy |
| پیکیجنگ کی قسم (مصنوعات کے طول و عرض) | packed in cardboard |
| فی پیکج کے ٹکڑے (مصنوعات کے لیے طول و عرض) | 300 |
| پل آؤٹ ٹیسٹ (ختم کرنے اور کنکشن کا طریقہ) | IEC 60999-1:1999-11 |
| اندراج/نکالنے کے چکر (مکینیکل ٹیسٹ (A)) | 25 |
| فی پوز طاقت واپس لیں۔ تقریبا (پل آؤٹ ٹیسٹ) | 5 N |
| چائنا RoHS (ماحولیاتی اور پائیداری کے ٹیسٹ (E)) | Environmentally friendly use period: unlimited = EFUP-e |
| داخل کرنے کی طاقت فی پوزیشن۔ تقریبا (پل آؤٹ ٹیسٹ) | 7 N |
| موصل مواد گروپ (مادی ڈیٹا - رابطہ) | I |
| IEC 60112 کے مطابق CTI (مادی ڈیٹا - رابطہ) | 600 |
| کنڈکٹر کراس سیکشن ٹھوس (الیکٹریکل پیرامیٹرز) | 0.14 mm² ... 1.5 mm² |
| اونچائی (بغیر سولڈر پن کے) (مٹیریل ڈیٹا - ہاؤسنگ) | 12.3 mm |
| سطح کی خصوصیات (فیرولز کے لیے تصریحات) | hot-dip tin-plated |
| محیطی درجہ حرارت (اسمبلی) (پیکجنگ کی معلومات) | -5 °C ... 100 °C |
| تفصیلات (معیار کے مطابق مکینیکل ٹیسٹ) | IEC 60664-1:2007-04 |
| محیطی درجہ حرارت (آپریشن) (پیکیجنگ کی معلومات) | -40 °C ... 100 °C (dependent on the derating curve) |
| مالیت کی پیکنگ یونٹس (مصنوعات کے لیے ابعاد) | Pcs. |
| کنڈکٹر کراس سیکشن لچکدار (برقی پیرامیٹرز) | 0.14 mm² ... 1.5 mm² |
| پاور فریکوئنسی وولٹیج کو برداشت کرتی ہے (استقامت کے ٹیسٹ (B)) | 1.39 kV |
| پاور فریکوئنسی وولٹیج کو برداشت کرتی ہے (مکینیکل ٹیسٹ (A)) | 1.39 kV |
| بیلناکار گیج axb / قطر (برقی پیرامیٹرز) | 2.4 mm x 1.5 mm / 1.6 mm |
| نتیجہ، تحفظ کی ڈگری، آئی پی کوڈ (موسمیاتی ٹیسٹ (D)) | Finger safety with IP20 test finger |
| کنڈکٹر کراس سیکشن AWG / kcmil (الیکٹریکل پیرامیٹرز) | 28 ... 16 |
| تسلسل سمندر کی سطح پر وولٹیج کا مقابلہ کرتا ہے (استقامت کے ٹیسٹ (B)) | 2.95 kV |
| تسلسل سمندر کی سطح پر وولٹیج کا مقابلہ کرتا ہے (مکینیکل ٹیسٹ (A)) | 2.95 kV |
| کنڈکٹر کو پہنچنے والے نقصان اور سست روی کے لیے ٹیسٹ (ماحولی حالات) | IEC 60999-1:1999-11 |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (پیکیجنگ کی معلومات) | -40 °C ... 70 °C |
| UL 94 کے مطابق آتش گیر درجہ بندی (مادی ڈیٹا - رابطہ) | V0 |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، ٹھوس (الیکٹریکل پیرامیٹرز) | 0.14 mm² ... 0.5 mm² |
| موصلیت مزاحمت، پڑوسی پوزیشن (مکینیکل ٹیسٹ (A)) | > 5 TΩ |
| دھاتی سطح کے رابطے کا علاقہ (اوپر کی تہہ) (فیرولز کے لیے تصریحات) | Tin (4 - 8 µm Sn) |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، لچکدار (برقی پیرامیٹرز) | 0.14 mm² ... 0.75 mm² |
| دھاتی سطح کا ٹرمینل پوائنٹ (اوپر کی تہہ) (فیرولز کے لیے نردجیکرن) | Tin (4 - 8 µm Sn) |
| خاکہ کی قسم: FRONT-MC 1,5/...-ST-3,81 MCV 1,5/...-G-3,81 کے ساتھ (ڈرائنگز) | |
| خاکہ کی قسم: FRONT-MC 1,5/...-ST-3,81 MCD 1,5/...-G1-3,81 کے ساتھ (ڈرائنگز) | |
| کلیئرنس اور کری پیج فاصلہ (معیاری کے مطابق مکینیکل ٹیسٹ) | IEC 60664-1:2007-04 |
| فی پوز طاقت واپس لیں۔ تقریبا (ایئر کلیئرنس اور کریپج فاصلے) | 5 N |
| داخل کرنے کی طاقت فی پوزیشن۔ تقریبا (ایئر کلیئرنس اور کریپج فاصلے) | 7 N |
| کم از کم کری پیج فاصلے کی قدر (II/2) (معیار کے مطابق مکینیکل ٹیسٹ) | 1.6 mm |
| خاکہ کی قسم: FRONT-MC 1,5/...-ST-3,81 MCV 1,5/...-G-3,81 P...THR (ڈرائنگز) کے ساتھ | |
| کم از کم کری پیج فاصلے کی قدر (III/2) (معیار کے مطابق مکینیکل ٹیسٹ) | 1.5 mm |
| کم از کم کری پیج فاصلے کی قدر (III/3) (معیار کے مطابق مکینیکل ٹیسٹ) | 2 mm |
| DIN 46228‑4 (کنکشن کی گنجائش) کے مطابق انسولیٹنگ کالر کے ساتھ فیرولز | Cross section: 0.25 mm²; Length: 8 mm ... 9 mm |
| داخل کرنے کی ضروریات میں ہولڈر سے رابطہ کریں> 20 N (ایئر کلیئرنس اور کری پیج فاصلے) | Test passed |
| پولرائزیشن جب داخل کی ضرورت ہو> 20 N (ایئر کلیئرنس اور کری پیج فاصلے) | Test passed |
| DIN 46228‑1 (کنکشن کی گنجائش) کے مطابق کالر کی موصلیت کے بغیر فیرولز | Cross section: 0.25 mm²; Length: 7 mm ... 9 mm |
| EN 60695-2-12 کے مطابق گلو وائر فلیمیبلٹی انڈیکس GWFI (مٹیریل ڈیٹا - رابطہ) | 850 |
| کم از کم کلیئرنس - غیر ہم آہنگ فیلڈ (II/2) (معیار کے مطابق مکینیکل ٹیسٹ) | 1.5 mm |
| کم از کم کلیئرنس - غیر ہم جنس فیلڈ (III/2) (معیار کے مطابق مکینیکل ٹیسٹ) | 1.5 mm |
| کم از کم کلیئرنس - غیر ہم آہنگ فیلڈ (III/3) (معیار کے مطابق مکینیکل ٹیسٹ) | 1.5 mm |
| EN 60695-2-13 کے مطابق گلو وائر اگنیشن درجہ حرارت GWIT (مٹیریل ڈیٹا - رابطہ) | 775 |
| کنڈکٹر کراس سیکشن / کنڈکٹر کی قسم / ٹینسائل فورس (ختم کرنے اور کنکشن کا طریقہ) | 0.14 mm² / solid / > 10 N |
| کنڈکٹر کراس سیکشن، لچکدار، فیرول کے ساتھ، پلاسٹک کی آستین کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.25 mm² ... 0.5 mm² |
| بال پریشر ٹیسٹ کے لیے درجہ حرارت EN 60695-10-2 کے مطابق (مٹیریل ڈیٹا - رابطہ) | 125 °C |
| کنڈکٹر کراس سیکشن لچکدار، بغیر پلاسٹک کی آستین کے فیرول کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.25 mm² ... 1.5 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، لچکدار، بغیر پلاسٹک کی آستین کے فیرول کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.25 mm² ... 0.34 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، لچکدار، پلاسٹک آستین کے ساتھ TWIN فیرول کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.5 mm² ... 0.5 mm² |
پروڈکٹ کی وضاحت
Connector for printed circuit board, nominal section: 1.5 mm², color: cream white, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Female, number of potential
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
تکنیکی تفصیلات
DiagramType: FRONT-MC 1,5/...-ST-3,81 with MCV 1,5/...-G-3,81
