FRONT-MSTB 2,5/ 8-STF-5,08 AU

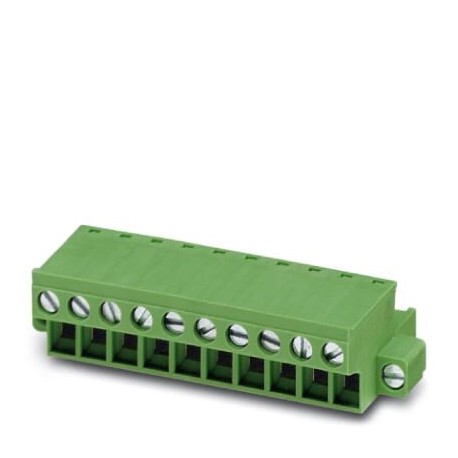

FRONT-MSTB 2,5/ 8-STF-5,08 AU 1035980 PHOENIX CONTACT Printed-circuit board connector FRONT-MSTB 2,5/ 8-STF-..
$0.00امریکی ڈالر
4325 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4055626542478
آرڈرکی:1035980
(ڈرائنگز):
پیکنگ یونٹ:1 pc
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4055626542478 |
| آرڈرکی | 1035980 |
| (ڈرائنگز) | |
| پیکنگ یونٹ | 1 pc |
| پچ (ڈرائنگز) | 5.08 mm |
| اصل ملک | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| حسب ضرورت ٹیرف نمبر | 85366990 |
| طول و عرض a (ڈرائنگز) | 35.56 mm |
| کم از کم آرڈر کی مقدار | 50 pc |
| چوڑائی [ w ] (ڈرائنگز) | 50.44 mm |
| اونچائی [ h ] (ڈرائنگز) | 15 mm |
| لمبائی [ l ] (ڈرائنگز) | 27.2 mm |
| سکرو تھریڈ (جہت) | M2,5 |
| (معیارات اور ضوابط) | No hazardous substances above threshold values |
| eCl@ss 4.0 (درجہ بندی) | 27260700 |
| eCl@ss 4.1 (درجہ بندی) | 27260700 |
| eCl@ss 5.0 (درجہ بندی) | 27260700 |
| eCl@ss 5.1 (درجہ بندی) | 27260700 |
| eCl@ss 6.0 (درجہ بندی) | 27260700 |
| eCl@ss 7.0 (درجہ بندی) | 27440309 |
| eCl@ss 8.0 (درجہ بندی) | 27440309 |
| eCl@ss 9.0 (درجہ بندی) | 27440309 |
| اتارنے کی لمبائی (طول و عرض) | 10 mm |
| کنکشن کا طریقہ (طول و عرض) | Front screw connection |
| مضامین کی رینج (جہت) | FRONT-MSTB 2,5/..-STF |
| برائے نام موجودہ IN (طول و عرض) | 12 A |
| موصل مواد (جہت) | PA |
| عہدوں کی تعداد (جہت) | 8 |
| زیادہ سے زیادہ لوڈ کرنٹ (طول و عرض) | 12 A |
| شرح شدہ وولٹیج (II/2) (طول و عرض) | 630 V |
| برائے نام کراس سیکشن (جہت) | 2.5 mm² |
| شرح شدہ وولٹیج (III/2) (طول و عرض) | 320 V |
| شرح شدہ وولٹیج (III/3) (طول و عرض) | 320 V |
| زیادہ سے زیادہ ٹارک کو سخت کرنا (طول و عرض) | 0.6 Nm |
| ٹارک کو سخت کرنا، منٹ (طول و عرض) | 0.5 Nm |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 24.800 g |
| چین RoHS (معیارات اور ضوابط) | Environmentally friendly use period: unlimited = EFUP-e |
| موصل مواد کا گروپ (جہت) | I |
| اندرونی بیلناکار گیج (جہت) | A3 |
| شرح شدہ سرج وولٹیج (II/2) (طول و عرض) | 4 kV |
| شرح شدہ سرج وولٹیج (III/2) (طول و عرض) | 4 kV |
| شرح شدہ سرج وولٹیج (III/3) (طول و عرض) | 4 kV |
| UL/CUL (جنرل) کے مطابق زیادہ سے زیادہ AWG | 12 |
| UL/CUL (جنرل) کے مطابق کم از کم AWG | 30 |
| کنڈکٹر کراس سیکشن AWG زیادہ سے زیادہ (جنرل) | 12 |
| کنڈکٹر کراس سیکشن AWG منٹ۔ (جنرل) | 24 |
| کنڈکٹر کراس سیکشن ٹھوس زیادہ سے زیادہ (جنرل) | 2.5 mm² |
| کنڈکٹر کراس سیکشن ٹھوس منٹ۔ (جنرل) | 0.34 mm² |
| اے سی سی میں کنکشن معیاری (طول و عرض) کے ساتھ | EN-VDE |
| کنڈکٹر کراس سیکشن لچکدار زیادہ سے زیادہ (جنرل) | 2.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار منٹ. (جنرل) | 0.2 mm² |
| اے سی سی میں کنکشن معیاری (کنکشن ڈیٹا) کے ساتھ | EN-VDE |
| UL 94 (طول و عرض) کے مطابق آتش گیر درجہ بندی | V0 |
| UL 94 (کنکشن ڈیٹا) کے مطابق آتش گیر درجہ بندی | V0 |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، ٹھوس زیادہ سے زیادہ۔ (جنرل) | 1.5 mm² |
| ایک ہی کراس سیکشن والے 2 کنڈکٹر، ٹھوس منٹ۔ (جنرل) | 0.2 mm² |
| ایک ہی کراس سیکشن والے 2 کنڈکٹر، زیادہ سے زیادہ پھنسے ہوئے ہیں۔ (جنرل) | 1.5 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، پھنسے ہوئے منٹ۔ (جنرل) | 0.2 mm² |
| کنڈکٹر کراس سیکشن لچکدار، پلاسٹک آستین زیادہ سے زیادہ کے ساتھ ferrule کے ساتھ. (جنرل) | 2.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار، پلاسٹک کی آستین کے ساتھ فیرول کے ساتھ۔ (جنرل) | 0.25 mm² |
| خاکہ کی قسم: FRONT-MSTB 2,5/...-STF-5,08 AU کے ساتھ MSTB 2,5/...-GF-5,08 AU (ڈرائنگز) | |
| کنڈکٹر کراس سیکشن لچکدار، بغیر پلاسٹک کی آستین کے زیادہ سے زیادہ فیرول کے ساتھ۔ (جنرل) | 2.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار، بغیر پلاسٹک کی آستین کے فیرول کے ساتھ۔ (جنرل) | 0.25 mm² |
| ایک ہی کراس سیکشن والے دو کنڈکٹر پھنسے ہوئے، فیرول کے ساتھ اور بغیر پلاسٹک کے آستین کے، زیادہ سے زیادہ (جنرل) | 1 mm² |
| ایک ہی کراس سیکشن والے دو کنڈکٹر پھنسے ہوئے، فیرول کے ساتھ اور بغیر پلاسٹک کے آستین کے، کم از کم (جنرل) | 0.25 mm² |
| ایک ہی کراس سیکشن والے دو کنڈکٹر، لچکدار، ٹوئن فیرولز کے ساتھ، پلاسٹک کی آستین کے ساتھ، زیادہ سے زیادہ (جنرل) | 1 mm² |
| ایک ہی کراس سیکشن والے دو کنڈکٹر، لچکدار، TWIN فیرولز کے ساتھ، پلاسٹک کی آستین کے ساتھ، کم از کم (جنرل) | 0.5 mm² |
پروڈکٹ کی وضاحت
Connector for printed circuit board, nominal section: 2.5 mm², color: green, nominal current: 12 A, nominal voltage (III/2): 320 V, contact surface: Gold, contact type: Female, number of potentials: 8
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
تکنیکی تفصیلات
DiagramType: FRONT-MSTB 2,5/...-STF-5,08 AU with MSTB 2,5/...-GF-5,08 AU
