HC-B 16-I-UT-F

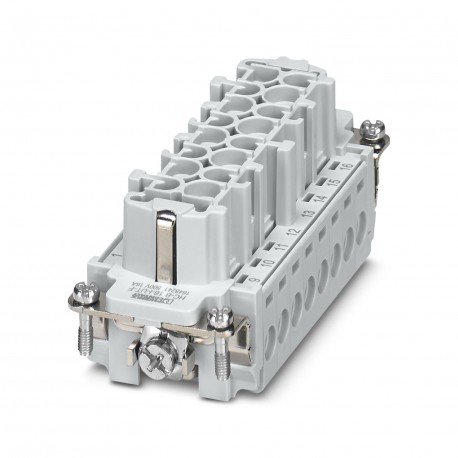

HC-B 16-I-UT-F 1648241 PHOENIX CONTACT HEAVYCON female insert, B16 series, 16-pos., screw connection
$15.32امریکی ڈالر
682 اسٹاک میں
اہم وضاحتیں
:DIN EN 60664
نوٹ:For HEAVYCON ADVANCE and HEAVYCON housing of B16 type. Plug-in connections may only be operated only when there is no load/voltage.
قسم:B16
کنکشن:Connectors may only be actuated when there is no load/voltage.
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| DIN EN 60664 | |
| نوٹ | For HEAVYCON ADVANCE and HEAVYCON housing of B16 type. Plug-in connections may only be operated only when there is no load/voltage. |
| قسم | B16 |
| کنکشن | Connectors may only be actuated when there is no load/voltage. |
| شرح شدہ کرنٹ | 16 A |
| رابطہ مواد | Copper alloy |
| آلودگی کی ڈگری | 3 |
| کنکشن کا طریقہ | Screw connection |
| سکریو ڈرایور بلیڈ | 0.5 x 3.5 mm |
| ٹارک کو سخت کرنا | 0.5 Nm ... 0.8 Nm |
| عہدوں کی تعداد | 16+PE |
| شرح شدہ سرج وولٹیج | 6 kV |
| اوور وولٹیج کیٹیگری | III |
| اسمبلی کی ہدایات | Coding also using the CP-HC (1686478) coding profiles. HC-B6../ HC-B10..for two coding profiles. HC-B16../ HC-B24..for four coding profiles. |
| شرح شدہ وولٹیج (III/3) | 500 V |
| معیارات/ضوابط | PA: Fire protection in rail vehicles - requirement sets R22 and R23 acc. to DIN EN 45545-2 (Risk level HL1 - HL2) |
| کنڈکٹر کراس سیکشن | 0.5 mm² ... 2.5 mm² (Applies to stranded conductors with ferrules) |
| کیریئر مواد سے رابطہ کریں۔ | PA |
| رابطہ سطح مواد | Ag |
| اندراج/نکالنے کے چکر | ≥ 500 |
| کنکشن کراس سیکشن AWG | 20 ... 14 |
| محیطی درجہ حرارت (آپریشن) | -40 °C ... 125 °C (including heating up of contacts) |
| اے سی سی میں کنکشن معیاری کے ساتھ | IEC / EN |
| تعمیراتی اور جانچ کے ضوابط | DIN EN 61984 |
| UL 94 کے مطابق آتش گیر درجہ بندی | V0 |
| انفرادی تار کی سٹرپنگ لمبائی | 8 mm |
پروڈکٹ کی وضاحت
Contact insert, number of poles: 16+PE, size: B16, number of connections per pole: 1, Female, Screw connection, 500 V, 20 A, 0.5 mm² ... 2.5 mm², Application: Power
