HC-B10-I-TPT-F

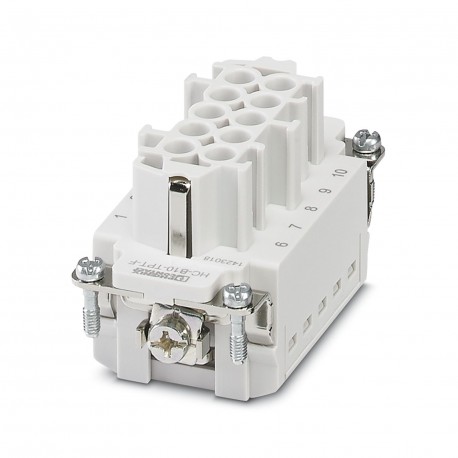

HC-B10-I-TPT-F 1423018 PHOENIX CONTACT Contact insert
$0.00امریکی ڈالر
3569 اسٹاک میں
اہم وضاحتیں
:0.5 Nm ... 0.8 Nm (Mounting screws for mounting in the HEAVYCON housing)
قسم:B10
ٹیسٹ:DIN EN 61984
چوڑائی:34 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| 0.5 Nm ... 0.8 Nm (Mounting screws for mounting in the HEAVYCON housing) | |
| قسم | B10 |
| ٹیسٹ | DIN EN 61984 |
| چوڑائی | 34 mm |
| اونچائی | 32 mm |
| لمبائی | 64 mm |
| سلسلہ | HC-B |
| جنرل | Use only flexible conductors with ferrule (in conjunction with CRIMPFOX 6 only) |
| درخواست | Power |
| مصنوعات کی قسم | Contact insert with a fixed no. of positions |
| اسمبلی نوٹ | To ensure correct use, installation in housing with IP54 protection or better is required |
| شرح شدہ کرنٹ | 16 A |
| آرٹیکل پر نظر ثانی | 03 |
| رابطہ قطر | 2.5 mm |
| رابطہ مواد | Copper alloy |
| رابطہ نمبر | 1 - 10 |
| ٹارک کو سخت کرنا | 0.8 Nm ... 1.2 Nm (PE connection) |
| کنکشن پروفائل | 10+PE |
| آلودگی کی ڈگری | 3 |
| جہتی ڈرائنگ | |
| عہدوں کی تعداد | 10 |
| شرح شدہ سرج وولٹیج | 6 kV |
| اوور وولٹیج کیٹیگری | III |
| کنکشن ٹیکنالوجی | Push-in connection |
| شرح شدہ وولٹیج (III/3) | 500 V |
| معیارات/ضوابط | PC: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| کنڈکٹر کراس سیکشن | 0.25 mm² ... 1.5 mm² |
| کیریئر مواد سے رابطہ کریں۔ | PC |
| رابطہ سطح مواد | Ag |
| اندراج/نکالنے کے چکر | ≥ 500 |
| کنکشن کراس سیکشن AWG | 24 ... 16 |
| محیطی درجہ حرارت (آپریشن) | -40 °C ... 125 °C |
| ڈرل سوراخ کا فاصلہ، افقی | 57 mm |
| فی پوزیشن کنکشنز کی تعداد | 2 |
| تعمیراتی اور جانچ کے ضوابط | DIN EN 61984 |
| UL 94 کے مطابق آتش گیر درجہ بندی | V0 |
| انفرادی تار کی سٹرپنگ لمبائی | 8 mm ±1 mm |
پروڈکٹ کی وضاحت
Contact insert, number of poles: 10+PE, size: B10, number of connections per pole: 2, Female, Push-in connection, 500 V, 16 A, 0.25 mm² ... 1.5 mm², Application: Power
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
