HC-M-03-CT-M

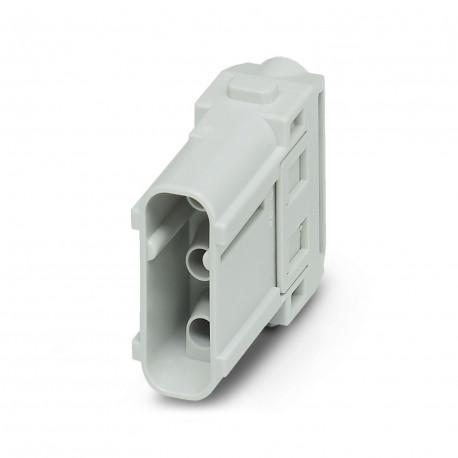

HC-M-03-CT-M 1414358 PHOENIX CONTACT Contact insert module
$0.00امریکی ڈالر
3544 اسٹاک میں
اہم وضاحتیں
:TheUNIFOX RT-CK 4.0tool Item No. 1072064) is requiredfor removingthe crimp contacts.At every "C" contact chamber, the position of the contact retaining springs is marked with two black markings on the connection side. From the connection side, the tool is pushed over the contact in a position-oriented manner, so that it touches both the retaining springs. Then insert it up to the limit stop.Do not turn the inserted tool. Push the conductor out of the insulating body along with the tool from the connection side.
چوڑائی:34.2 mm
اونچائی:43.1 mm
لمبائی:14.6 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| TheUNIFOX RT-CK 4.0tool Item No. 1072064) is requiredfor removingthe crimp contacts.At every "C" contact chamber, the position of the contact retaining springs is marked with two black markings on the connection side. From the connection side, the tool is pushed over the contact in a position-oriented manner, so that it touches both the retaining springs. Then insert it up to the limit stop.Do not turn the inserted tool. Push the conductor out of the insulating body along with the tool from the connection side. | |
| چوڑائی | 34.2 mm |
| اونچائی | 43.1 mm |
| لمبائی | 14.6 mm |
| سلسلہ | HC-M-03 |
| جنرل | For HEAVYCON housing type B6 to B48, HC-M-B...MF-... hinged module carrier frame required, CK4,0...... crimp contacts, crimp contacts not supplied as standard. |
| درخواست | Power |
| مصنوعات کی قسم | Modular contact insert |
| اسمبلی نوٹ | To ensure correct use, installation in housing with IP54 protection or better is required |
| شرح شدہ کرنٹ | 40 A |
| آرٹیکل پر نظر ثانی | 02 |
| رابطہ قطر | 4 mm |
| رابطہ مواد | Copper alloy |
| رابطہ نمبر | 1 - 3 |
| کنکشن پروفائل | 3 |
| آلودگی کی ڈگری | 3 |
| جہتی ڈرائنگ | |
| عہدوں کی تعداد | 3 |
| شرح شدہ سرج وولٹیج | 6 kV |
| اوور وولٹیج کیٹیگری | III |
| کنکشن ٹیکنالوجی | Crimp connection |
| رابطہ مواد کی قسم | turned |
| پاور رابطوں کی تعداد | 3 |
| شرح شدہ وولٹیج (III/3) | 500 V |
| معیارات/ضوابط | PC: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| رہائش کی کم از کم اونچائی | 52 mm |
| ماڈیول سلاٹس کی تعداد | 1 |
| کنڈکٹر کراس سیکشن | 1.5 mm² ... 6 mm² |
| کنٹرول رابطوں کی تعداد | 0 |
| کیریئر مواد سے رابطہ کریں۔ | PC |
| رابطہ سطح مواد | Ag |
| اندراج/نکالنے کے چکر | ≥ 500 |
| شرح شدہ سرج وولٹیج (III/2) | 8 kV |
| شرح شدہ سرج وولٹیج (III/3) | 6 kV |
| کنکشن کراس سیکشن AWG | 16 ... 8 |
| شرح شدہ وولٹیج (III/2) رابطے | 830 V |
| محیطی درجہ حرارت (آپریشن) | -40 °C ... 125 °C |
| اے سی سی میں کنکشن معیاری کے ساتھ | IEC / EN |
| UL 94 کے مطابق آتش گیر درجہ بندی | V0 |
| انفرادی تار کی سٹرپنگ لمبائی | 9 mm (for 1.5 ... 2.5 mm²) |
پروڈکٹ کی وضاحت
Contact insert module, number of poles: 3, power contacts: 3, control contacts: 0, Male, Crimped connection, 500 V, 40 A, 1.5 mm² ... 6 mm², Application: Power
