HC-M-HS 200/70-MOD-ST

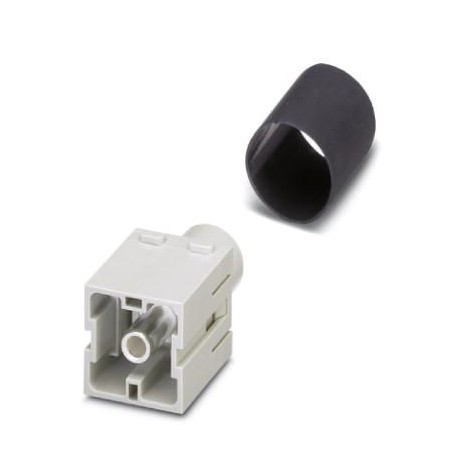

HC-M-HS 200/70-MOD-ST 1636884 PHOENIX CONTACT Contact insert module
$0.00امریکی ڈالر
4150 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356095259
نوٹ:Made to Order (non-returnable)
آرڈرکی:1636884
کیٹلاگ صفحہ:Page 551 (C-4-2015)
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356095259 |
| نوٹ | Made to Order (non-returnable) |
| آرڈرکی | 1636884 |
| کیٹلاگ صفحہ | Page 551 (C-4-2015) |
| پیکنگ یونٹ | 1 pc |
| اصل ملک | DE (Germany) |
| حسب ضرورت ٹیرف نمبر | 85366990 |
| (محیط حالات) | 16 mm (70 mm²) |
| رابطہ مواد (جنرل) | Copper alloy |
| شرح شدہ کرنٹ (جہت) | 200 A |
| چوڑائی (کلیدی تجارتی ڈیٹا) | 34.2 mm |
| اونچائی (اہم تجارتی ڈیٹا) | 54.5 mm |
| لمبائی (اہم تجارتی ڈیٹا) | 29.4 mm |
| کنکشن پروفائل (طول و عرض) | 1 |
| شرح شدہ سرج وولٹیج (طول و عرض) | 8 kV |
| رابطہ کیریئر مواد (جنرل) | PC |
| رابطہ سطح کا مواد (جنرل) | Ag |
| شرح شدہ وولٹیج (III/3) (طول و عرض) | 1000 V |
| سیریز (مکینیکل خصوصیات) | HC-M-HS |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 70.400 g |
| ہیکساگونل ساکٹ (محیط حالات) | WAF 5 |
| ٹارک کو سخت کرنا (محیط حالات) | 9 Nm (40 - 50 mm²) |
| کنکشن (مکینیکل خصوصیات) | Note regarding axial connection technology:Only for stranded wires. The specified conductor cross sections refer to the geometric cross section of the cable used.Use of cables with a geometric cross section very different from the cable's nominal cross section should be checked before use.The wiring space of the axial screw method is designed for fine strand cables according to VDE 0295 Class 5. Deviating cable structures (e.g., Class 6 cables) should be checked before use.ConnectionBefore starting to connect, ensure that the tapered screw is turned back all the way (chamber is open). The cables must not be twisted. The wires should be inserted as far as they will go in the contact chamber (until the insulation touches the contact). Hold wires in position and use socket wrench to tighten. The used wire end should be cut off before connecting again. The connection screw may only be retightened once to prevent the litz wires from breaking. To prevent damage to the contact, the wire/cable should be mechanically intercepted at an appropriate distance from the connection point (e.g., by using a plate cutout). DIN VDE 0100-520:2003-06 contains information on how to do this correctly. The module cannot be used simultaneously with the HC-B..-TMB-SD-IP65 and HC-B..-TMS-SD-IP65 protective covers. |
| رہائش کی کم از کم اونچائی (محیط حالات) | 72 mm |
| کنڈکٹر کراس سیکشن (محیط حالات) | 40 mm² ... 70 mm² (The cross section specification refers to the geometric cross section of the cable used) |
| کنکشن کا طریقہ (مکینیکل خصوصیات) | Axial screw connection |
| اے سی سی میں کنکشن معیاری (مادی ڈیٹا) کے ساتھ | UL |
| آلودگی کی ڈگری (مکینیکل خصوصیات) | 3 |
| اندراج/نکالنے کے چکر (محیط حالات) | ≥ 500 |
| کنکشن کراس سیکشن AWG (محیط حالات) | 1 ... 00 |
| اوور وولٹیج زمرہ (مکینیکل خصوصیات) | III |
| اسمبلی ہدایات (مکینیکل خصوصیات) | - Use only flexible conductors,- Connection of wires with 5 mm an Allen wrench,- Housing height h ≥ 72 mm,- Connectors may only be operated without load/voltage. |
| ماڈیول سلاٹس کی تعداد (مکینیکل خصوصیات) | 2 |
| UL 94 (مادی ڈیٹا) کے مطابق آتش گیر درجہ بندی | V0 |
| تار کا قطر بشمول موصلیت (محیط حالات) | 12 mm (40 mm²) |
| محیطی درجہ حرارت (آپریشن) (برقی خصوصیات) | -40 °C ... 125 °C |
| انفرادی تار کی سٹرپنگ کی لمبائی (محیط حالات) | 16 mm |
| UL 94 (مکینیکل خصوصیات) کے مطابق آتش گیر درجہ بندی | V0 |
