IB IL AO 2/UI-XC-PAC

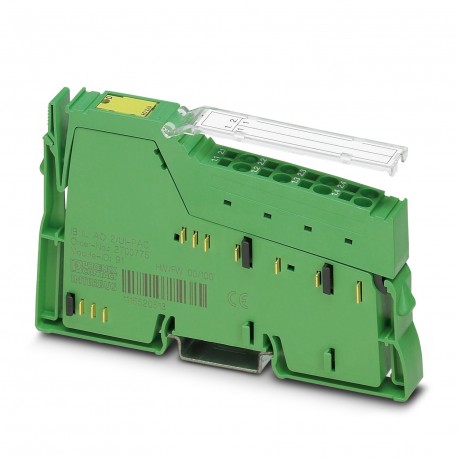

IB IL AO 2/UI-XC-PAC 2701389 PHOENIX CONTACT Inline terminal
$0.00امریکی ڈالر
4021 اسٹاک میں
اہم وضاحتیں
:Transient protection; Suppressor diode
قسم:modular
گہرائی:71.5 mm
چوڑائی:12.2 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| Transient protection; Suppressor diode | |
| قسم | modular |
| گہرائی | 71.5 mm |
| چوڑائی | 12.2 mm |
| اونچائی | 119.8 mm |
| آؤٹ پٹ کا نام | Analog outputs |
| موجودہ قرعہ اندازی | max. 65 mA |
| ڈیٹا فارمیٹس | IB IL, S7-compatible |
| مصنوعات کی قسم | I/O component |
| شناختی کوڈ (ہیکس) | 5B |
| چڑھنے کی قسم | DIN rail mounting |
| شناختی کوڈ (دسمبر) | 91 |
| پروڈکٹ فیملی | Inline |
| سپلائی وولٹیج | 7.5 V DC (via voltage jumper) |
| کنکشن کا نام | Inline connector |
| رجسٹر کی لمبائی | 64 bit |
| آرٹیکل پر نظر ثانی | 03 |
| آلودگی کی ڈگری | 2 (IEC 60664-1, EN 60664-1) |
| تحفظ کی کلاس | III (IEC 61140, EN 61140, VDE 0140-1) |
| اتارنے کی لمبائی | 8 mm |
| کنکشن کا طریقہ | Inline data jumper |
| لمبائی کوڈ (دسمبر) | 04 |
| لمبائی کوڈ (ہیکس) | 04 |
| آؤٹ پٹ کی تعداد | 2 |
| ترسیل کا دائرہ کار | including Inline connector and labeling field |
| ان پٹ ایڈریس ایریا | 8 Byte |
| طول و عرض پر نوٹ کریں۔ | Housing dimensions |
| حفاظتی سرکٹ | Short-circuit and overload protection; Electronic |
| خاص خصوصیات | Extreme conditions version |
| ٹرانسمیشن کی رفتار | 500 kbps |
| D/A تبادلوں کا وقت | typ. 10 µs |
| جہتی ڈرائنگ | |
| درخواست پر نوٹ | Only for industrial use |
| آؤٹ پٹ ایڈریس ایریا | 8 Byte |
| ڈیٹا اپ ڈیٹ پر عمل کریں۔ | bus-synchronous |
| تحفظ کی ڈگری | IP20 |
| تشخیصی پیغامات | Failure of the internal I/O supply I/O error message sent to the bus coupler |
| انٹرفیس کی تعداد | 2 |
| اوور وولٹیج کیٹیگری | II (IEC 60664-1, EN 60664-1) |
| ڈیٹا چینل پر کارروائی کریں۔ | 64 bit |
| سپلائی وولٹیج کی حد | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| ٹرانسمیشن فزکس | Copper |
| کنکشن ٹیکنالوجی | 2-conductor |
| موجودہ آؤٹ پٹ سگنل | 0 mA ... 20 mA |
| وولٹیج آؤٹ پٹ سگنل | 0 V ... 10 V |
| مطلوبہ پیرامیٹر ڈیٹا | 10 Byte |
| ہوا کا دباؤ (آپریشن) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| D/A کنورٹر ریزولوشن | 12 bit |
| قابل اجازت کیبل کی لمبائی | max. 250 m (The specifications refer to nominal operation after complying with installation instructions. The specifications refer to the following reference cable type: Shielded power station cable: LiYCY; 2 x 2 x 0,5 mm²; VDE0812) |
| کنڈکٹر کراس سیکشن AWG | 28 ... 16 |
| مطلوبہ کنفیگریشن ڈیٹا | 5 Byte |
| کنڈکٹر کراس سیکشن سخت | 0.08 mm² ... 1.5 mm² |
| کنڈکٹر کراس سیکشن، سخت | 0.08 mm² ... 1.5 mm² |
| محیطی درجہ حرارت (آپریشن) | -25 °C ... 55 °C (Standard) |
| لوڈ/آؤٹ پٹ لوڈ کرنٹ آؤٹ پٹ | ≤ 450 Ω |
| لوڈ/آؤٹ پٹ لوڈ وولٹیج آؤٹ پٹ | > 1 kΩ |
| آؤٹ پٹ اقدار کی نمائندگی | 12 bits (11 bits + sign bit) |
| ہوا کا دباؤ (اسٹوریج/ٹرانسپورٹ) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| کنڈکٹر کراس سیکشن لچکدار | 0.08 mm² ... 1.5 mm² |
| قابل اجازت نمی (آپریشن) | 10 % ... 95 % (non-condensing) |
| کنڈکٹر کراس سیکشن، لچکدار | 0.08 mm² ... 1.5 mm² |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -40 °C ... 85 °C |
| کنکشن ٹیکنالوجی کے بارے میں نوٹ کریں۔ | shielded |
| قابل اجازت نمی (اسٹوریج/ٹرانسپورٹ) | 10 % ... 95 % (non-condensing) |
| ٹیسٹ وولٹیج: 7.5 وی سپلائی (بس لاجک)/فنکشنل گراؤنڈ | 500 V AC, 50 Hz, 1 min. |
| ٹیسٹ وولٹیج: 24 وی اینالاگ سپلائی (اینالاگ I/O)/فنکشنل گراؤنڈ | 500 V AC, 50 Hz, 1 min. |
| ٹیسٹ وولٹیج: 7.5 وی سپلائی (بس لاجکس)/24 وی اینالاگ سپلائی (اینالاگ I/O) | 500 V AC, 50 Hz, 1 min. |
پروڈکٹ کی وضاحت
Inline, Analog output terminal, Analog outputs: 2, 0 V ... 10 V, -10 V ... 10 V, 0 mA... 20 mA, 4 mA... 20 mA, -20 mA... 20 mA, connection technology: 2 conductors, transmission rate on the local bus:
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
