IL EIP BK DI8 DO4 2TX-PAC

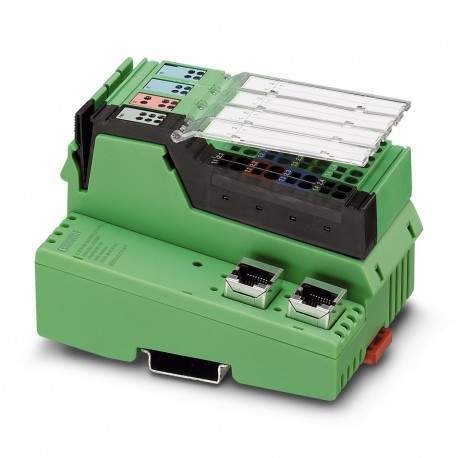

IL EIP BK DI8 DO4 2TX-PAC 2897758 PHOENIX CONTACT Bus coupler
$0.00امریکی ڈالر
4474 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356157926
آرڈرکی:2897758
کیٹلاگ صفحہ:Page 126 (C-6-2017)
گہرائی (نوٹ):71.5 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356157926 |
| آرڈرکی | 2897758 |
| کیٹلاگ صفحہ | Page 126 (C-6-2017) |
| گہرائی (نوٹ) | 71.5 mm |
| پیکنگ یونٹ | 1 pc |
| چوڑائی (نوٹ) | 80 mm |
| اونچائی (نوٹ) | 119.8 mm |
| اصل ملک | DE (Germany) |
| (ڈیجیٹل آؤٹ پٹس) | Shock in acc. with EN 60068-2-27/IEC 60068-2-27 Operation: 25g, 11 ms duration, semi-sinusoidal shock impulse |
| حسب ضرورت ٹیرف نمبر | 85176200 |
| (محیط حالات) | Failure of the actuator supply Yes |
| عہدہ (جنرل) | Inline local bus |
| عہدہ (انٹرفیس) | System limits of the bus coupler |
| چینلز کی تعداد (جنرل) | 2 |
| طول و عرض پر نوٹ (نوٹ) | Specfications with connectors |
| جہتی ڈرائنگ (نوٹ) | |
| کنکشن کا طریقہ (عام) | Inline data jumper |
| (معیارات اور ضوابط) | No hazardous substances above threshold values |
| آؤٹ پٹ کا نام (ڈیجیٹل ان پٹ) | Digital outputs |
| ترسیل کی رفتار (جنرل) | 500 kbps / 2 Mbps (automatic detection, no combined system) |
| ان پٹ نام (ان لائن امکانات) | Digital inputs |
| ٹرانسمیشن فزکس (جنرل) | Ethernet in RJ45 twisted pair |
| خالص وزن (محیط حالات) | 320 g |
| آؤٹ پٹ وولٹیج (ڈیجیٹل ان پٹ) | 24 V DC -1 V (At nominal current) |
| تحفظ کی ڈگری (جہت) | IP20 |
| ان پٹ وولٹیج (ان لائن پوٹینشل) | 24 V DC |
| کنکشن کا طریقہ (ڈیجیٹل ان پٹ) | Inline connector |
| مکینیکل ٹیسٹ (ڈیجیٹل آؤٹ پٹ) | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| بڑھتے ہوئے قسم (محیط حالات) | DIN rail |
| آؤٹ پٹ کی تعداد (ڈیجیٹل ان پٹ) | 4 |
| پروٹیکشن کلاس (ڈیجیٹل آؤٹ پٹس) | III, IEC 61140, EN 61140, VDE 0140-1 |
| (بس کپلر کے نظام کی حدود) | Short-circuit protection of the analog supply |
| پروسیسنگ ڈیٹا کی مقدار (انٹرفیس) | max. 512 Byte (per station) |
| برائے نام بوجھ، چراغ (ڈیجیٹل ان پٹ) | 12 W |
| تحفظ کی قسم (ڈیجیٹل ان پٹ) | Short-circuit and overload protection |
| برائے نام بوجھ، اوہمک (ڈیجیٹل ان پٹ) | 12 W |
| ان پٹ کی تعداد (ان لائن پوٹینشل) | 8 |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 320.000 g |
| ہوا کا دباؤ (آپریشن) (جہت) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| کنکشن کا طریقہ (ان لائن پوٹینشل) | Inline connector |
| چین RoHS (معیارات اور ضوابط) | Environmentally friendly use period: unlimited = EFUP-e |
| کنکشن ٹیکنالوجی (ڈیجیٹل ان پٹ) | 3-wire |
| تحفظ کی قسم (ان لائن پوٹینشل) | Reverse polarity protection |
| برائے نام آؤٹ پٹ وولٹیج (ڈیجیٹل ان پٹ) | 24 V DC |
| کنکشن کے طریقہ کار پر نوٹ (جنرل) | Auto negotiation and autocrossing |
| برائے نام بوجھ، دلکش (ڈیجیٹل ان پٹ) | 12 VA (1.2 H, 48 Ω) |
| معاون آلات کی تعداد (انٹرفیس) | max. 63 (per station) |
| کنکشن ٹیکنالوجی (ان لائن پوٹینشل) | 3-wire |
| تشخیصی پیغامات (محیط حالات) | Short-circuit / overload of the digital outputs Yes |
| عام ردعمل کا وقت (ان لائن امکانات) | approx. 500 µs |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -25 °C ... 60 °C |
| ان پٹ کی تفصیل (ان لائن پوٹینشل) | EN 61131-2 type 1 |
| ہوا کا دباؤ (اسٹوریج/ٹرانسپورٹ) (جہت) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| قابل اجازت کنڈکٹر کراس سیکشن (جنرل) | 0.14 mm² ... 0.22 mm² (twisted pair) |
| قابل اجازت نمی (آپریشن) (جہت) | 10 % ... 95 % (non-condensing) |
| استعمال کی پابندی (اہم تجارتی ڈیٹا) | 1 |
| عہدہ (بس کپلر کے نظام کی حدود) | Segment circuit supply (US) |
| UIN پر برائے نام ان پٹ کرنٹ (ان لائن پوٹینشل) | typ. 3 mA |
| سپلائی وولٹیج (بس کپلر کے نظام کی حدود) | 24 V DC (via Inline connector) |
| اے سی سی میں کنکشن معیاری (ڈیجیٹل آؤٹ پٹس) کے ساتھ | CUL |
| ان پٹ وولٹیج کی حد "0" سگنل (ان لائن پوٹینشل) | -30 V DC ... 5 V DC |
| ان پٹ وولٹیج کی حد "1" سگنل (ان لائن پوٹینشل) | 15 V DC ... 30 V DC |
| فی ماڈیول زیادہ سے زیادہ آؤٹ پٹ کرنٹ (ڈیجیٹل ان پٹ) | 2 A |
| وزن کی تصریحات پر نوٹ (محیط حالات) | with connectors |
| فی چینل زیادہ سے زیادہ آؤٹ پٹ کرنٹ (ڈیجیٹل ان پٹ) | 500 mA |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -25 °C ... 85 °C |
| بجلی کی کھپت (بس کپلر کے نظام کی حدود) | typ. 3 W (entire device) |
| پاور سپلائی یونٹ (بس کپلر کے نظام کی حدود) | max. 8 A DC (sum of UM+ US) |
| پیرامیٹر چینل والے آلات کی تعداد (انٹرفیس) | max. 8 |
| قابل اجازت نمی (اسٹوریج/ٹرانسپورٹ) (جہت) | 10 % ... 95 % (non-condensing) |
| تحفظ کی قسم (بس کپلر کے نظام کی حدود) | Short-circuit protection of the communications power |
| عام ان پٹ کرنٹ فی چینل (ان لائن پوٹینشل) | typ. 3 mA |
| موجودہ کھپت (بس کپلر کے نظام کی حدود) | 6 mA (Without connected peripherals) |
| 0 سے 1 تک سگنل کی تبدیلی میں تاخیر (ان لائن پوٹینشل) | 1.2 ms |
| 1 سے 0 تک سگنل کی تبدیلی میں تاخیر (ان لائن پوٹینشل) | 1.2 ms |
| سپلائی وولٹیج کی حد (بس کپلر کے سسٹم کی حدود) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| مقامی بس آلات کی تعداد جو منسلک ہو سکتے ہیں (انٹرفیس) | max. 61 (on board I/Os are two devices) |
| فی ماڈیول / ٹرمینل بلاک زیادہ سے زیادہ آؤٹ پٹ کرنٹ (ڈیجیٹل ان پٹ) | 2 A |
| ریموٹ بس برانچ کے ساتھ تعاون یافتہ برانچ ٹرمینلز کی تعداد (انٹرفیس) | 0 |
پروڈکٹ کی وضاحت
Inline, Bus coupler, EtherNet/IP™, RJ45 female, Digital inputs: 8, 24 VDC, connection technology: 3 conductors, Digital outputs:4, 24 VDC, 500 mA, connection technology:3 conductors, transmission spee
