ILB PN 24 DI16 DIO16-EF

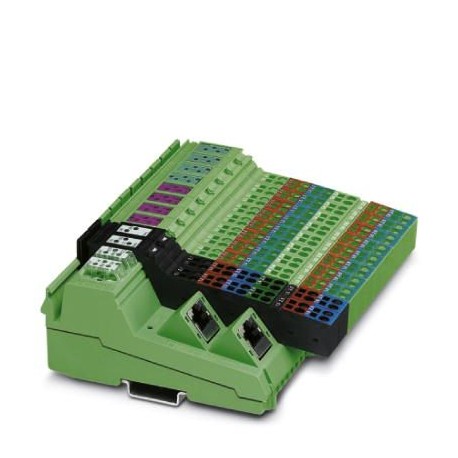

ILB PN 24 DI16 DIO16-EF 2702289 PHOENIX CONTACT I/O module
$0.00امریکی ڈالر
4594 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4055626073323
آرڈرکی:2702289
کیٹلاگ صفحہ:Page 188 (C-6-2017)
گہرائی (نوٹ):57 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4055626073323 |
| آرڈرکی | 2702289 |
| کیٹلاگ صفحہ | Page 188 (C-6-2017) |
| گہرائی (نوٹ) | 57 mm |
| پیکنگ یونٹ | 1 pc |
| چوڑائی (نوٹ) | 156 mm |
| اونچائی (نوٹ) | 141 mm |
| اصل ملک | DE (Germany) |
| (ڈیجیٹل آؤٹ پٹس) | Ethernet interface signals / logic 1500 V AC 50 Hz 1 min. |
| حسب ضرورت ٹیرف نمبر | 85389091 |
| (محیط حالات) | Sensor supply US2not present Message in the diagnostics register |
| عہدہ (جنرل) | PROFINET |
| (برقی تنہائی) | Shock in acc. with EN 60068-2-27/IEC 60068-2-27 Operation: 25g, 11 ms duration, semi-sinusoidal shock impulse |
| ان پٹ کا نام (انٹرفیس) | Digital inputs |
| چینلز کی تعداد (جنرل) | 2 |
| طول و عرض پر نوٹ (نوٹ) | Specfications with connectors |
| جہتی ڈرائنگ (نوٹ) | |
| ان پٹ وولٹیج (انٹرفیس) | 24 V DC |
| کنکشن کا طریقہ (عام) | RJ45 socket |
| (معیارات اور ضوابط) | No hazardous substances above threshold values |
| آؤٹ پٹ کا نام (ڈیجیٹل ان پٹ) | Digital outputs |
| ترسیل کی رفتار (جنرل) | 100 Mbps (acc. to PROFINET standard) |
| ان پٹ کی تعداد (انٹرفیس) | 32 (16 fixed and 16 freely selectable) |
| کنکشن کا طریقہ (انٹرفیس) | Inline connector |
| ٹیسٹ سیکشن (ڈیجیٹل آؤٹ پٹس) | I/Os / logic 500 V AC 50 Hz 1 min. |
| ٹرانسمیشن فزکس (جنرل) | Ethernet in RJ45 twisted pair |
| خالص وزن (محیط حالات) | 563.9 g |
| آؤٹ پٹ وولٹیج (ڈیجیٹل ان پٹ) | 24 V DC -1 V (At nominal current) |
| تحفظ کی ڈگری (جہت) | IP20 |
| کنکشن کا طریقہ (ڈیجیٹل ان پٹ) | Inline connector |
| کنکشن ٹیکنالوجی (انٹرفیس) | 3-wire |
| بڑھتے ہوئے قسم (محیط حالات) | DIN rail |
| آؤٹ پٹ کی تعداد (ڈیجیٹل ان پٹ) | 16 |
| عام ردعمل کا وقت (انٹرفیس) | approx. 500 µs |
| برائے نام بوجھ، چراغ (ڈیجیٹل ان پٹ) | 12 W |
| تحفظ کی قسم (ڈیجیٹل ان پٹ) | Short-circuit and overload protection |
| برائے نام بوجھ، اوہمک (ڈیجیٹل ان پٹ) | 12 W (48 Ω) |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 563.900 g |
| ہوا کا دباؤ (آپریشن) (جہت) | 80 kPa ... 108 kPa (up to 2000 m above sea level) |
| ان پٹ کی تفصیل (انٹرفیس) | EN 61131-2 types 1 and 3 |
| چین RoHS (معیارات اور ضوابط) | Environmentally friendly use period: unlimited = EFUP-e |
| کنکشن ٹیکنالوجی (ڈیجیٹل ان پٹ) | 2-wire |
| عہدہ کنکشن پوائنٹ (جنرل) | X1, X2 |
| مکینیکل ٹیسٹ (برقی تنہائی) | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| برائے نام آؤٹ پٹ وولٹیج (ڈیجیٹل ان پٹ) | 24 V DC |
| کنکشن کے طریقہ کار پر نوٹ (جنرل) | Autonegotiation and autocrossing, X2: internally crossed to enable “Fast Startup” with patch cable |
| تحفظ کی کلاس (برقی تنہائی) | III, IEC 61140, EN 61140, VDE 0140-1 |
| برائے نام بوجھ، دلکش (ڈیجیٹل ان پٹ) | 12 VA (1.2 H, 48 Ω) |
| تشخیصی پیغامات (محیط حالات) | Short-circuit / overload of the digital outputs Message in the diagnostics register |
| UIN پر برائے نام ان پٹ کرنٹ (انٹرفیس) | approx. 2.4 mA |
| ان پٹ وولٹیج کی حد "0" سگنل (انٹرفیس) | -3 V DC ... 5 V DC |
| ان پٹ وولٹیج کی حد "1" سگنل (انٹرفیس) | 11 V DC ... 30 V DC |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -25 °C ... 60 °C |
| ہوا کا دباؤ (اسٹوریج/ٹرانسپورٹ) (جہت) | 66 kPa ... 108 kPa (up to 3500 m above sea level) |
| قابل اجازت نمی (آپریشن) (جہت) | 10 % ... 95 % (non-condensing) |
| استعمال کی پابندی (اہم تجارتی ڈیٹا) | EMC: class A product, see manufacturer's declaration in the download area |
| عام ان پٹ کرنٹ فی چینل (انٹرفیس) | typ. 5 mA |
| فی ماڈیول زیادہ سے زیادہ آؤٹ پٹ کرنٹ (ڈیجیٹل ان پٹ) | 8 A |
| وزن کی تصریحات پر نوٹ (محیط حالات) | with connectors |
| فی چینل زیادہ سے زیادہ آؤٹ پٹ کرنٹ (ڈیجیٹل ان پٹ) | 500 mA |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -25 °C ... 85 °C |
| قابل اجازت نمی (اسٹوریج/ٹرانسپورٹ) (جہت) | 10 % ... 95 % (non-condensing) |
پروڈکٹ کی وضاحت
Inline, Block IO, PROFINET, RJ45 Female, Digital Inputs: 32 (16 fixed / 16 freely selectable), 24 V DC, Connection technology: 3 conductors, Digital outputs: 16, 24 V DC, 500 mA, connection technology
